Да силовая от сюда . Проект не простой и для облегчения обсуждения и поиска разбит на темы . Конкретно по трансформатору есть ветка http://samopal.su/forum/viewtopic.php?f=4&t=23 . Полистал немного форум Если нужен только ММА , то прокатит . Если хотите что-то большее MIG , TIG тогда лучше читат...

Я пробовал . Для переключения кнопка FST.

Первое , что приходит в голову - емкость перед выходным дросселем присутствует ?

C1,C2 около 74 hc164 - 100p.

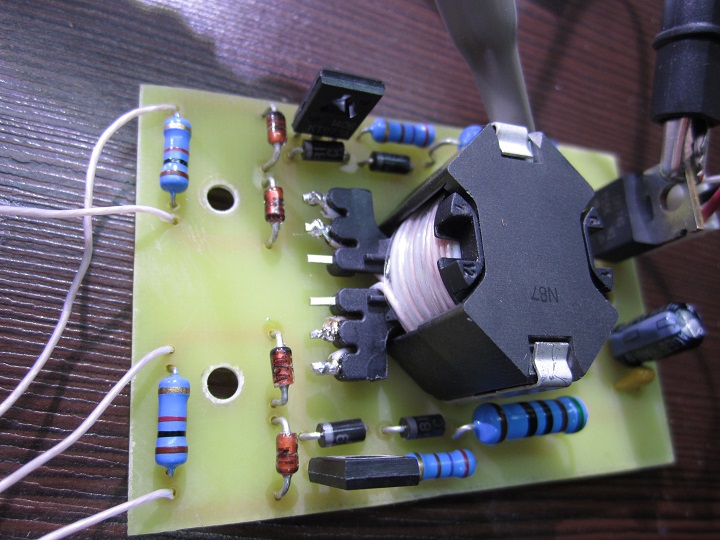

Нет , with , это все отдельно , сердечник RM10 N87 без зазора . Пр-во китай , Epcos быстро найти не удалось . Измерения проводил на отдельной плате , затем перемкнул 1-омный резистор и установил тгр в конструкцию.Если надо разберу и измерю .
Сейчас пытаюсь подключить ТТ .

Ток на ключе порядка 0,7А

Komrad , with спасибо . http://samopal.su/forum/viewtopic.php?p=14271#p14271 Вот тут было написано по изготовлению ТГРа Отчет . with , сделал по Вашей рекомендации . Магнитопровод RM10 , первичка - экранирующая оплетка 8 витков , внутри ее вторичка 9 витков , поверх обмотка размагничивания 8 витков ...

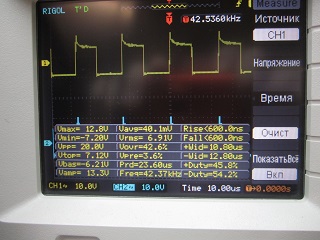

На затворе верхнего ключа Такой ТГР можно оставлять или нужно доработать ?
Как я понимаю напряжение 13,3 вольта - это нормально ?
А как с магнитопроводом - здесь для меня темный лес .
Верхняя полка осциллограммы должна быть ровнее ?

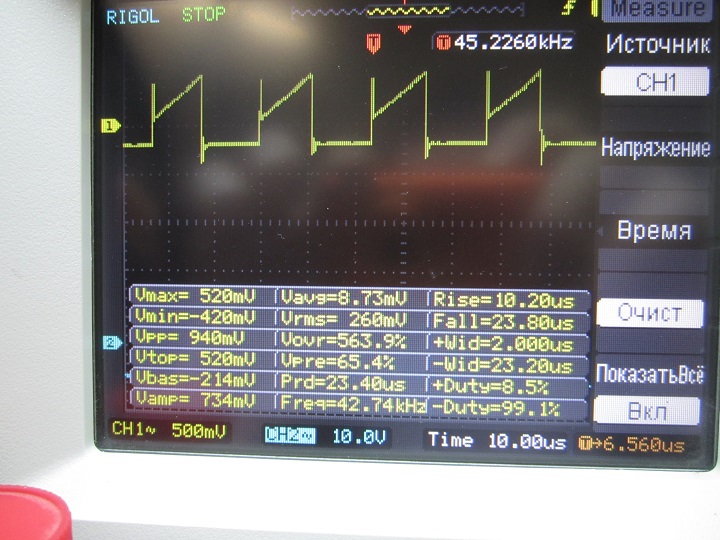

На сопротивлении 1ом , транзистор IRF740

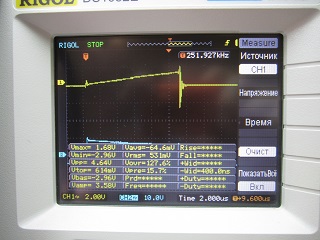

И снова ТИГР. ТГР собрал на RM10 Сначала намотаны первичка и обмотка размагничивания МГТФ по 9 витков ,поверх вторичные обмотки тоже МГТФ по 9 витков. Зазор сделан прокладкой из скотча в один слой( какова его величина должна быть я не нашел ) Вот что на сопротивлении 1ом - 1 канал и на выходе 2-кана...
