Самопал

PAVEL писал(а): ↑

18 мар 2018, 17:27

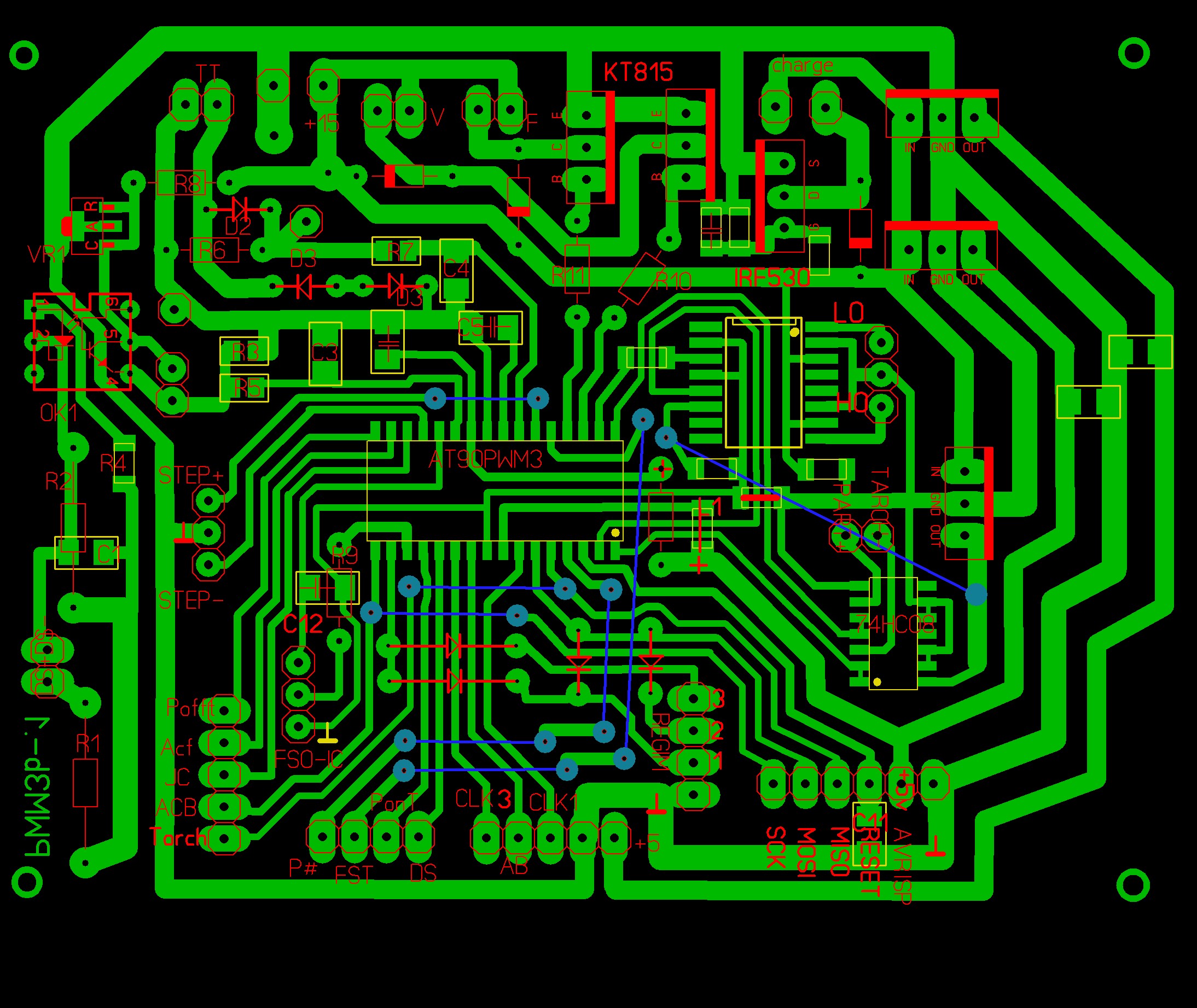

Вот эти можешь сам сделать.Случайно нашел в закромах,одна из этих печаток до сих пор работает.

Спасибо.

Опыта нет делать двухсториние, прийдется научиться и двухсториние дела). Просто этот вариант что я скидывал фото самый идеальный и и ндикацию я сделал плату уже.

А есть у кого-то такой же вариант платы или хотя бы подобная. Одностороння разводка, без протяжки, в таком же корпусе Pwm!?

egor1 писал(а): ↑

17 мар 2018, 01:20

типа такой есть вариант от Pavel. Но в ней верхний и нижний ряд кнопок поменян по сравнению со стандартной... есть еще какие-то ньюансы..
viewtopic.php?f=4&t=20&start=4120#p13095

Спасибо))

Всем привет. Может у кого-то есть чертеж платы , сама управа - без протяжки и индикация, поделитесь пожалуйста. Предпочтительнее в Лае. Спасибо.
Типо такого варианта

Собрал первую управу в прошлом году, работает супер. Теперь собираю вторую, будет работать с силой сварочника Etalon TIG-180. Есть пару вопросиков. 1. Кто может поделиться печаткой желательно в формате Лай (буду признателен) можно и в другом , но самой управы без протяжки, только плата с процом и пл...

Огромное спасибо за помощь, запустил переменку как вы посоветовали. Теперь другая трабла, выдергиваю термодатчик, температура как была например 35 градусов так о остаётся. Раньше всё работало.

Всех с прошедшими праздниками. Ребята хелп ми, не сплю уже вторую неделю борюсь с управой на Atmega8. Сутуация такая: MMA, MIG, TIG DC работают нормально, а вот в режиме TIC AC не импульсов с ножек PD6(CLC AC-), PD5 (CLC AC+). На CLC AC- в этом режиме висит 5 вольт , а на CLC AC+ 0 вольт, в ремимах ...

Понятненько. Просто в протеусе не запустилась управа нормально вот и решил спросить. А хотел смоделировать на AT90PWM3 так такого проца нет в списке, может правда старая версия.

Форум прочитал, может что-то и упустил. В том и дело, что поиски недают положительных результатов и тот ответ здесь тоже. Шим в моём сварочнике тоже 3845. Подключать к нему атмегу8 негочу, регулировка тока потенциометром так и останеться со своими функциями. Блок управление на атмега8 интересует как...
