Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[chip88]

Komrad , with спасибо .

viewtopic.php?p=14271#p14271
Вот тут было написано по изготовлению ТГРа

Отчет .

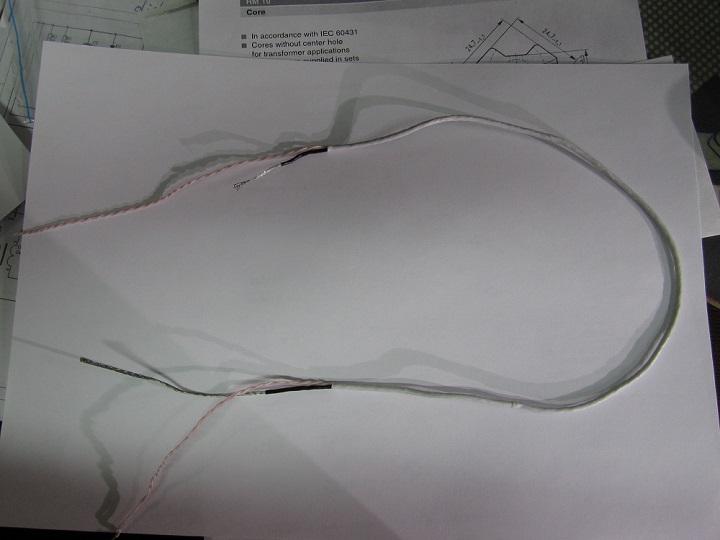

with , сделал по Вашей рекомендации . Магнитопровод RM10 , первичка - экранирующая оплетка 8 витков , внутри ее вторичка 9 витков , поверх обмотка размагничивания 8 витков .

В результате выбросы на вторичке стали меньше , фронты круче , напряжение на затворах около 16 вольт.

[chip88]

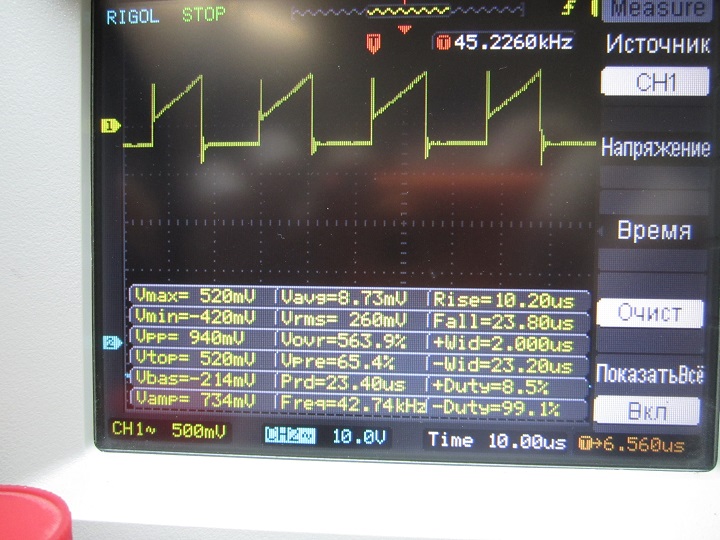

Ток на ключе порядка 0,7А

[with]

Ток на ключе порядка 0,7А

Нормалекс, это с ключами ?
Какой сердечник ?

[chip88]

Нет , with , это все отдельно , сердечник RM10 N87 без зазора . Пр-во китай , Epcos быстро найти не удалось .

Измерения проводил на отдельной плате , затем перемкнул 1-омный резистор и установил тгр в конструкцию.Если надо разберу и измерю .
Сейчас пытаюсь подключить ТТ .

[Andry]

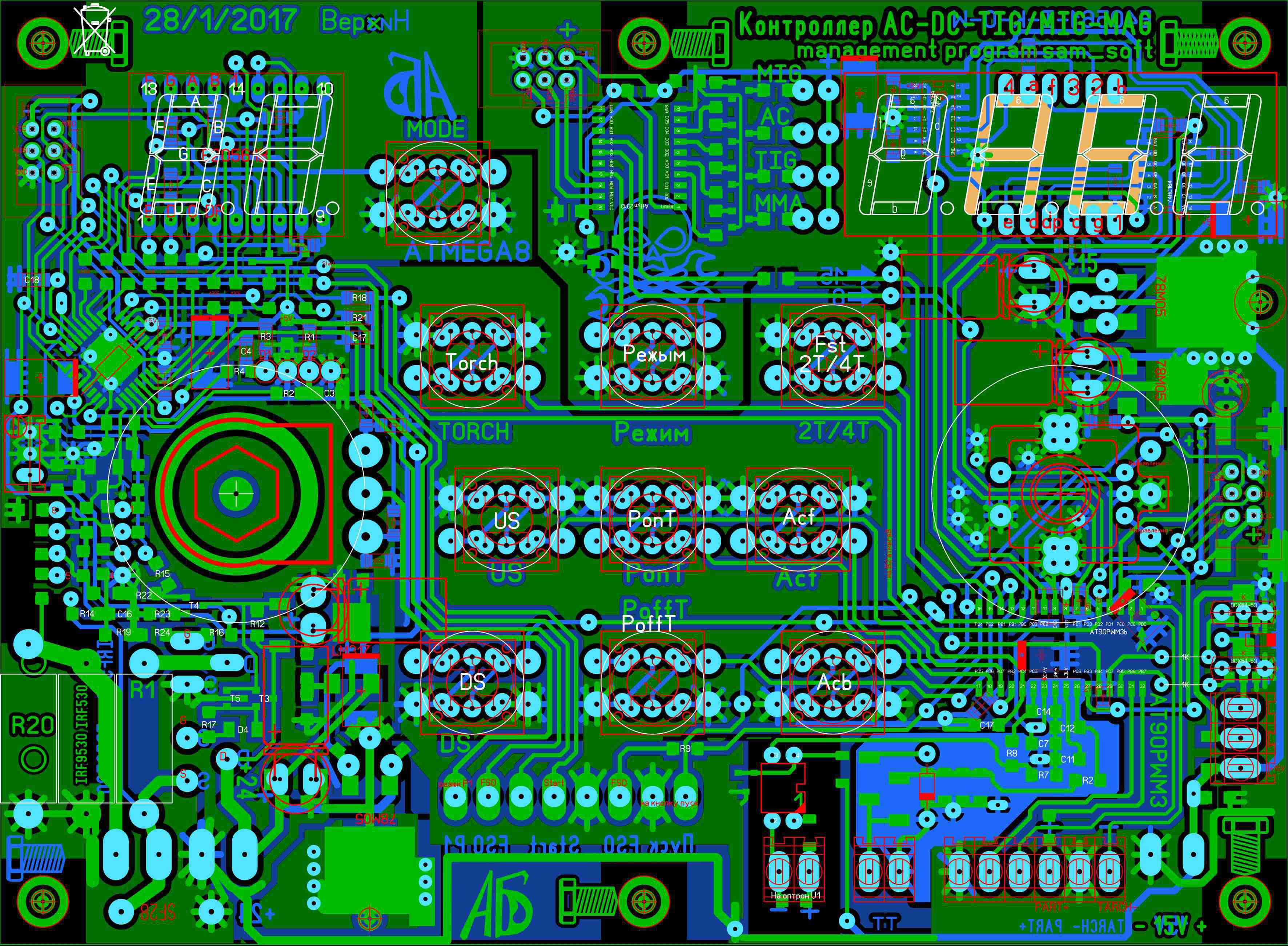

Выкладываю на общий суд печатку в собственной интерпретации. Может еще нужно немного поиграться с земляными полигонами,предварительно проверил по схеме ,но ошибки не исключены.Если всё гуд то в понедельник распечатаю на лазерном принтере и буду лепить.Заготовку для платы уже вырезал.Короче как получилось я старался.Все ошибки ,если кто заметит прошу сразу написать пока не перевёл в железо )Может добавлю буфер 74HC08.

Мозги сварка ACDC 28.1.2017 финал V1,0.rar

Контроллер AC-DC-TIG/MIG-MAG

(251.25 КБ) 403 скачивания

[ROMA]

Буфер лучше добавьте , а то устанете с помехами бороться .

[Andry]

Добавил.

Мозги сварка ACDC 28.1.2017 финал V1,1.rar

(261.93 КБ) 432 скачивания

[Реликт]

На индикацию режимов светодиоды можно подключить напрямую к микропроцессору. Дополнительные транзисторы там избыточны.

[Andry]

То понятно.Но транзисторы стоят копейки ,и реально не занимают места и не усложняют розводку. А как буферок вполне себе.Как продвигается ваша разводка ?Да и можно обойтись без микроконтроллера поставить галетник,я даже там оставил возможность на плате вывел контакты для диагностики и галетника.

[Chir-OFF]

Ну что сказать,платка прикольная вышла,надо пробовать собирать.Все косяки вы сами должны увидеть,ибо плата получилась красочная.Я в своей сам находил недочёты,а потом всё равно кое чего упустил,но главное заработала.
