Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[nik170bg]

Схема заряда.http://i023.radikal.ru/1703/46/8bd763c74f44.jpg

[nik170bg]

Результаты .Так сделана силовая част.http://s018.radikal.ru/i503/1703/a1/e2cff7a7f916.jpg

http://s018.radikal.ru/i505/1703/bd/6f9a746616fd.jpg

http://s04.radikal.ru/i177/1703/51/737c17d9f311.jpg

http://s019.radikal.ru/i618/1703/c2/dfa0098c3d8e.jpg

http://s020.radikal.ru/i703/1703/6d/a3f95918b4c4.jpg

http://s020.radikal.ru/i708/1703/57/f23f366eabe1.jpg

http://s019.radikal.ru/i611/1703/f9/45e02493f912.jpg

http://s018.radikal.ru/i515/1703/3a/881db5b271f2.jpg

http://s020.radikal.ru/i700/1703/92/7e5968ba85c2.jpg

http://s019.radikal.ru/i609/1703/d7/2ec86c70d448.jpg

http://s020.radikal.ru/i703/1703/24/be385a7c6b12.jpg

http://s019.radikal.ru/i622/1703/80/877240095cbe.jpg

http://s020.radikal.ru/i704/1703/af/e2f19799a0c3.jpg

http://s019.radikal.ru/i606/1703/d7/478bf01c6e1e.jpg

http://s06.radikal.ru/i179/1703/53/2b528acb20fd.jpg

http://s008.radikal.ru/i304/1703/a4/8dd872119fa8.jpg

http://s018.radikal.ru/i528/1703/0a/3bbb8e6c35bc.jpg

http://s011.radikal.ru/i317/1703/12/28299f82c38a.jpg

http://s19.radikal.ru/i192/1703/46/4a35d0578eef.jpg

http://s018.radikal.ru/i514/1703/e3/c6ef1760e3ad.jpg

http://s020.radikal.ru/i703/1703/4b/6818f6fe0b1c.jpg

http://s020.radikal.ru/i705/1703/5e/c2a66b7b0b7a.jpg

http://s014.radikal.ru/i327/1703/1d/8761448e04b1.jpg

http://s42.radikal.ru/i096/1703/55/c74021dcfe03.jpg

http://s018.radikal.ru/i518/1703/f4/345d884b338d.jpg
Сейчас грузил на баласт до100А,напрежение45вольта,при питание +300вольта.Управа пробная на UC3845,ТТ-К20х12х6 100навивки ,Ф 0,32 с лака.

[nik170bg]

Извините надписи забыл.http://s020.radikal.ru/i711/1703/50/aeee9ac8370a.jpg

[daelim]

Всем привет. Тоже не замечаю 100% правильной логики работы аппарата в режиме МИГ/МАГ в плане выставления тока. Считаю, что brainmo прав и его замечания справедливы. Судя по звуку сварки МИГ/МАГ (видео от Komrad), режим не идеально настроен. Когда варил на курсах промышленным аппаратом на МИГ/МАГ, то звук - легкое шипение без отчетливого треска и пердежа и, понятное дело, что там ток был не 230А. Перенос метала был не струйным, а в режиме короткого замыкания.
Думается мне, что этот аппарат стоит повторять в плане ТИГ АС/ДС, а МИГ/МАГ делать отдельно по схеме Электровоза (хвалят его полуавтомат). Жаль, что Сэм не дал исходники для протяги нашему модератору, гляди, было бы все правильно.

[Komrad]

В моих руках побывало довольно большое количество ПА,вот Электровозовского не было... Все они имели свои особенности в работе, и та цитата что приводил brainmo , касаемо просто напрограмленного МАГ, имеет смысл. В видео я показывал, что тока достаточно. Но я нигде не писал, что ПА идеален и без недостатков.Этот ПА очень любит точную зависимость напряжения и скорости подачи. Чуть туда-сюда и уже " звук" заметно портится. Но с током там все нормально.
Исходники для протяги у меня есть, но собрать их в проект и скомпилировать у меня не получилось. Либо чего-то не знаю, либо там не все файлы, плюс я не умею делать несколько дел одновременно.
Пока доделываю интерфейс, как карта ляжет дальше не знаю. Есть два варианта развития событий: попытаться доделать проект Фанерка и там попытаться реализовать полуавтомат. Второй вариант - полностью свой проект. Платка под него ( с подачи Сэма) уже куплена. Опять-же с подачи Сэма - сделать свое иногда проще, чем разобраться в чужом.
Но это все только планы.

[Chir-OFF]

Всем привет. Тоже не замечаю 100% правильной логики работы аппарата в режиме МИГ/МАГ в плане выставления тока. Считаю, что brainmo прав и его замечания справедливы. Судя по звуку сварки МИГ/МАГ (видео от Komrad), режим не идеально настроен. Когда варил на курсах промышленным аппаратом на МИГ/МАГ, то звук - легкое шипение без отчетливого треска и пердежа и, понятное дело, что там ток был не 230А. Перенос метала был не струйным, а в режиме короткого замыкания.
Думается мне, что этот аппарат стоит повторять в плане ТИГ АС/ДС, а МИГ/МАГ делать отдельно по схеме Электровоза (хвалят его полуавтомат). Жаль, что Сэм не дал исходники для протяги нашему модератору, гляди, было бы все правильно.

Хотелось бы увидеть схему!но без лишних путешествий по сайтам,если есть возможность. Чисто ради эксперимента сделал бы ещё один ПА,для сравнения с Сэмовским.

[brainmo]

ну это же знаменитый Электровоз)), хорошо наверно работает, одно плохо деталек много! А Сэмовский универсальный, это как раз то что нужно для меня

[daelim]

Хотелось бы увидеть схему!но без лишних путешествий по сайтам,если есть возможность. Чисто ради эксперимента сделал бы ещё один ПА,для сравнения с Сэмовским.

Вот прямая ссылка http://www.electrik.org/forum/index.php?showtopic=13607
На первой странице форума оригинал от Электровоза, а дальше есть вариант управы от Скифа на LCD.

[synka]

Здравствуйте,
Поставил ключи с буквой W: лампа погасла трансформатор пищит.
при подачи 300в в управе цифры подачи показывает сами по себе
поменял сердечник на EPCOS N87

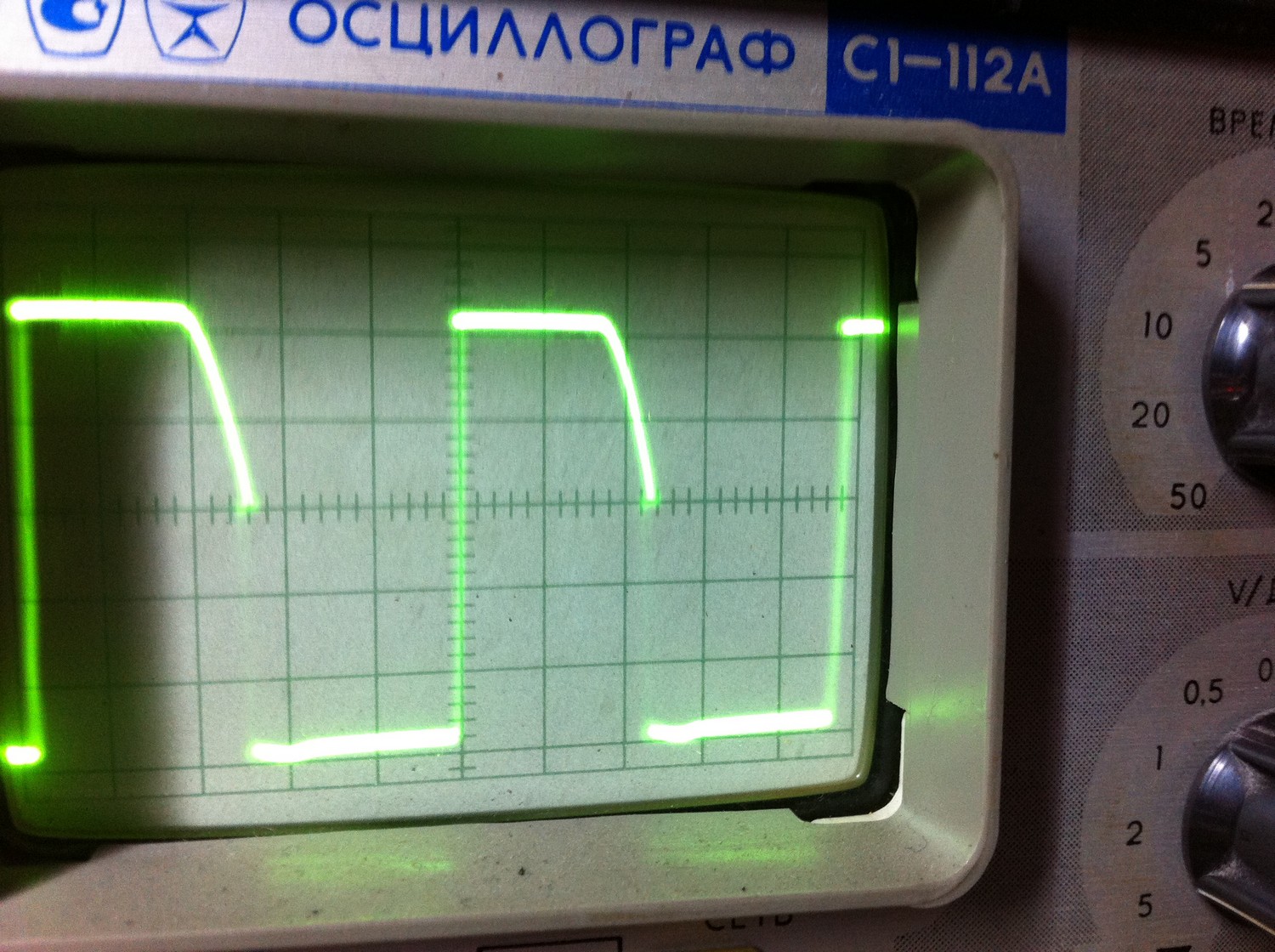

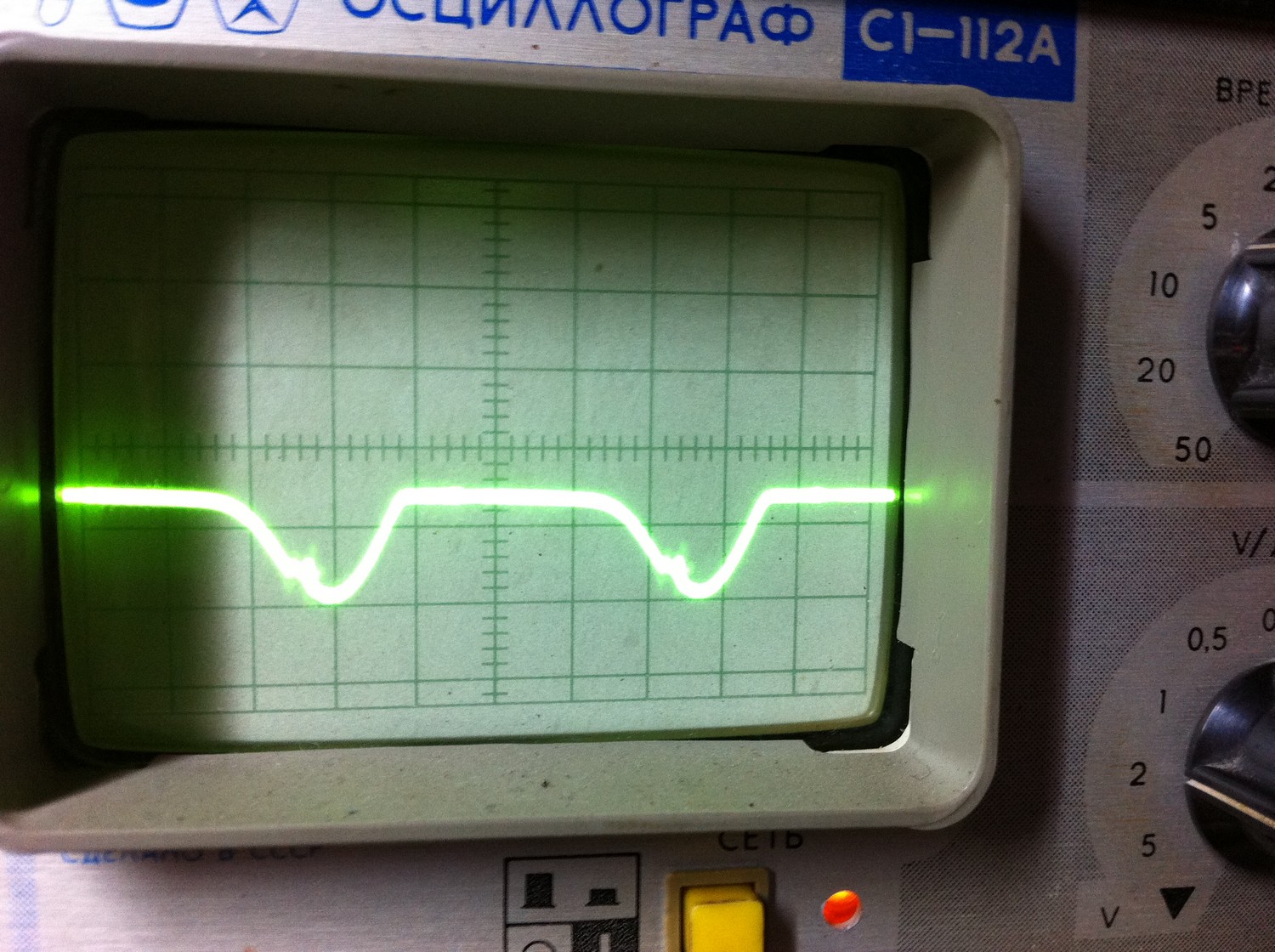

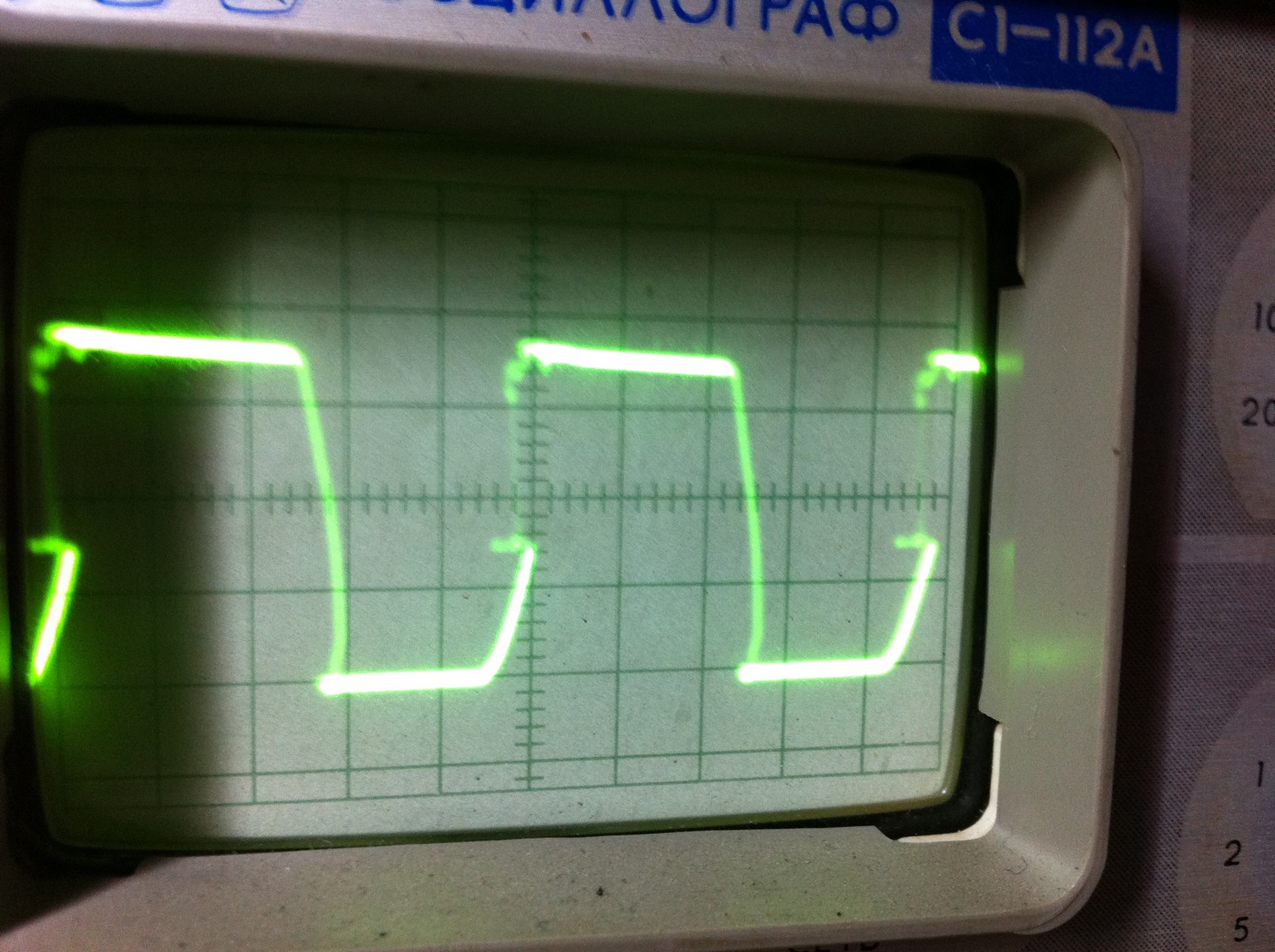

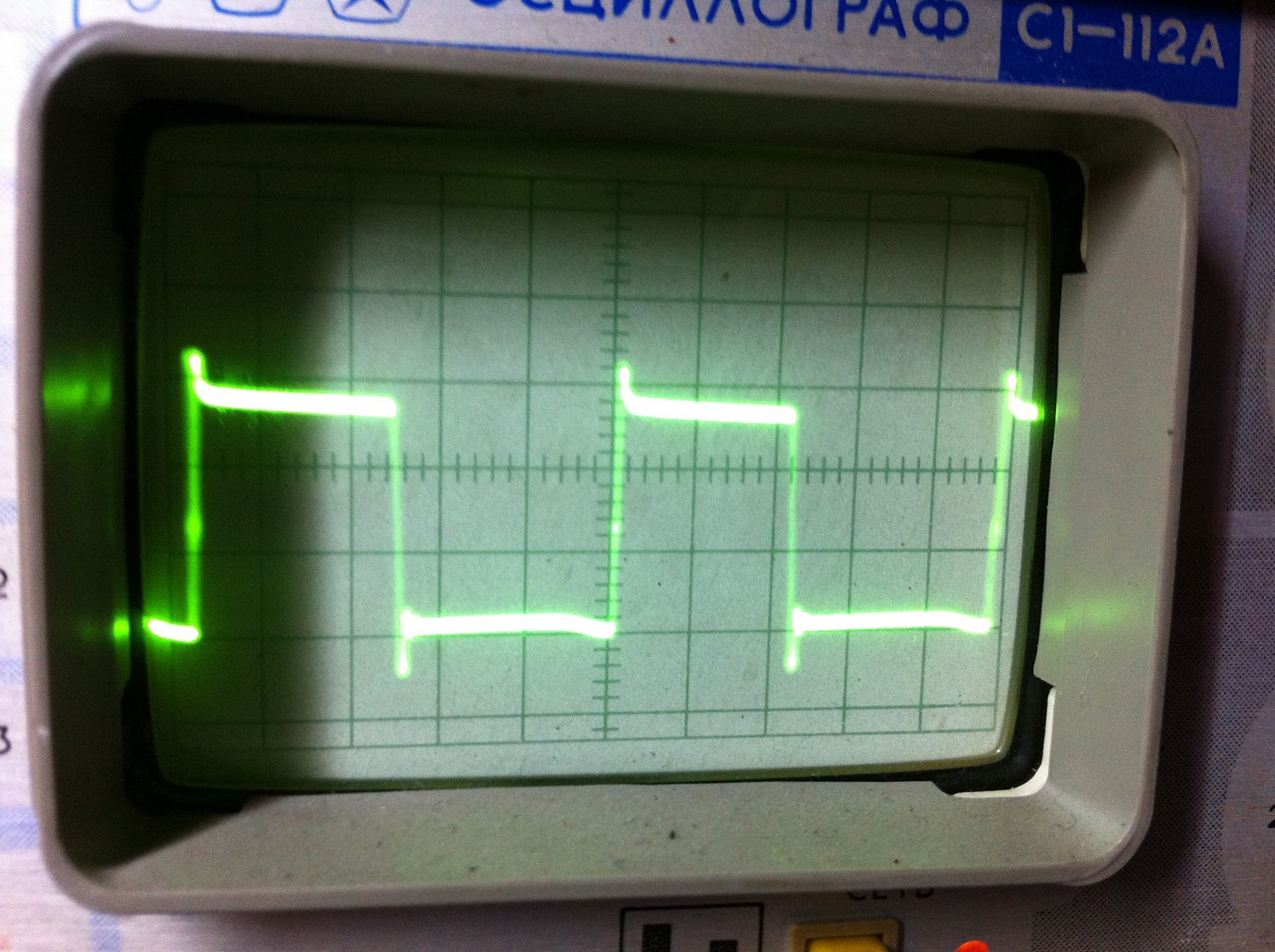

вот выглядит картинки так.
спасибо

[Kish]

synka, на ТТ что-то не то, проверьте фазировку, хотя бы просто переверните и посмотрите что на нагрузке снова, проверьте его выпрямитель.
