Ясны пень диоды выбрасывать. Диоды только для развязки управления от сапрессора, без последнего диоды теряют смысл. Штота не пойму как варистор подключен на фотках выше.
Komrad писал(а):Ну и лицо переменки с вышеуказанным питанием.
А сколько вольт на клетку , 50 ?
I'll be back
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Конструируем DC-AC мост: баяны и модули

Сообщение Komrad »

sam_soft писал(а):А сколько вольт на клетку , 50 ?
По ходу 10 вольт, батареям лет 5 уже и долго они такую подачу держать не могут. Да и на этом этапе мне интересно было установить сам факт переменки и отсутствие грубых косяков.
Вечером, или завтра, подсоединю силу ДС.
sam_soft писал(а): Штота не пойму как варистор подключен на фотках выше.
Варистор подключен нижним выводом к отводу на байонет ( на "железку"), верхний вывод в общей точке с холодным концом транса осциллятора и вторым выходом моста (на "держак").
Вложения
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Конструируем DC-AC мост: баяны и модули

Сообщение Komrad »

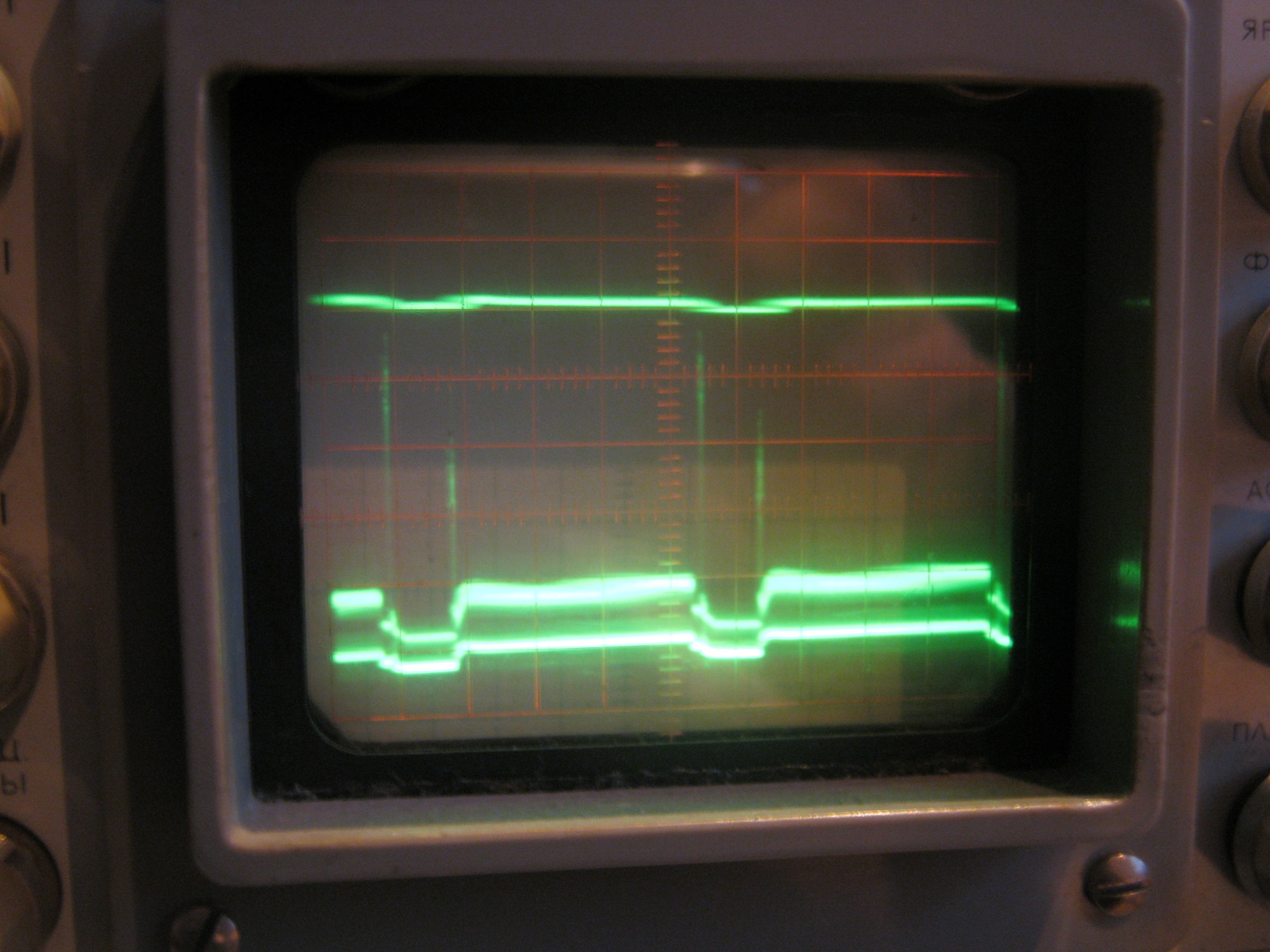

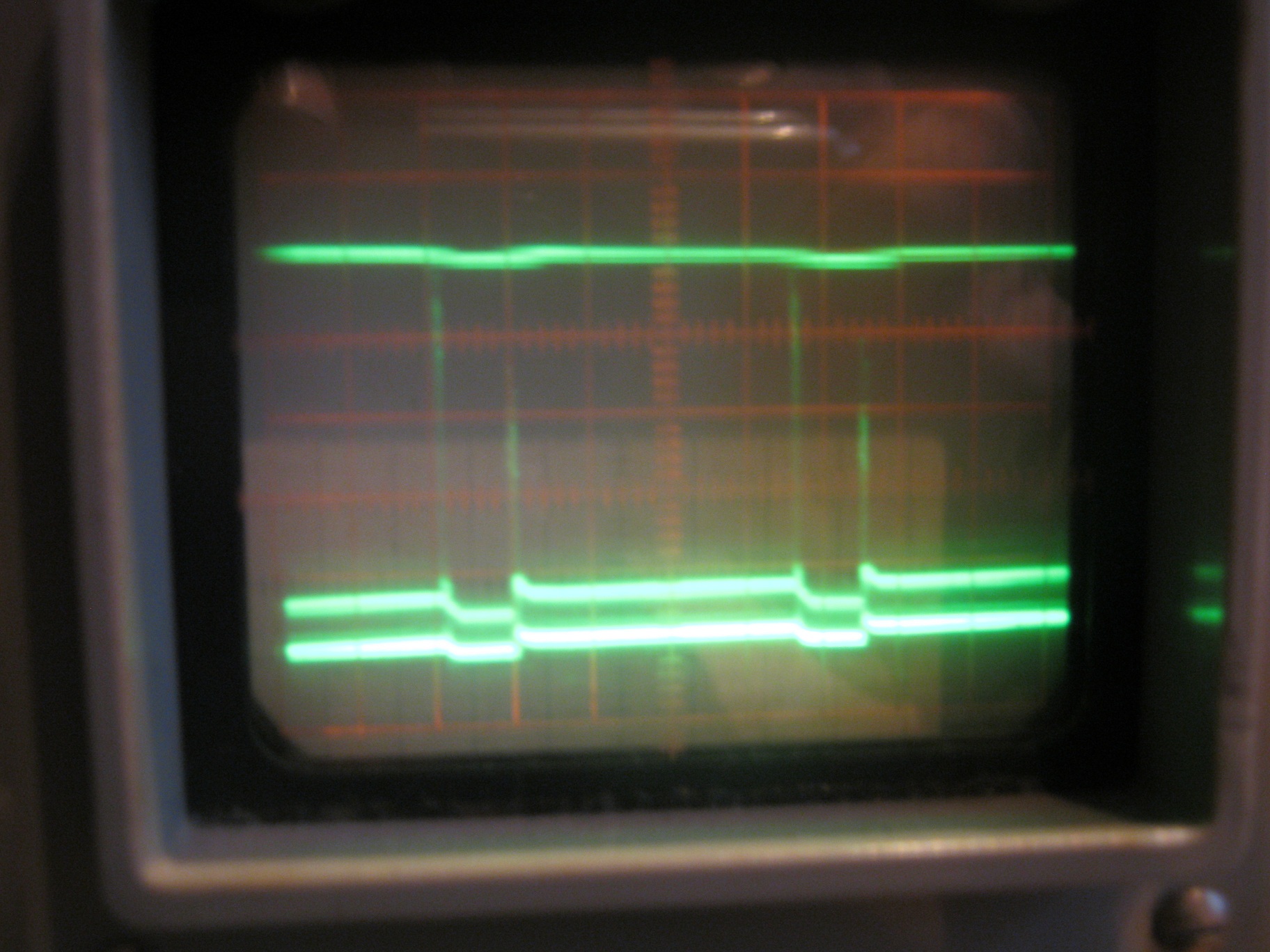

Погонял на балласте свой баян. Думаю,на этот раз осцилки снял правильно. Тычки прекращают расти после 45-ти ампер. Накручивал потихоньку задание до 110 А, дальше сделал перерыв по причине разогрева нагрузки.
На осцилках 50 Вольт на клетку, вторым лучем подсвечен уровень 250 Вольт.
Вложения
50 А задание
50 А задание
100 А задание
100 А задание
Аватара пользователя
maks067
Сообщения: 16
Зарегистрирован: 08 дек 2010, 16:59

Re: Конструируем DC-AC мост: баяны и модули

Сообщение maks067 »

Добрый вечер
Ребят скиньте пожалуйста схему преобразователя ДС-АС на баянах ,а то что то с ИГБТ модулями напряг на Украине, а IRG4 пока есть еще.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Конструируем DC-AC мост: баяны и модули

Сообщение Komrad »

Да схема та-же. Только теперь туда изменения внести нужно - исключить супрессоры и HER208с затворов, хотя у меня они еще установлены. И после каждой 3120 ставить эмитерный повторитель. На даный момент в моем варианте эти самые повторители выполнены на транзюках TIP 122-127, питание однополярное без отрицательного смещения на затворы. Пока работает, испытания продолжаются.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Конструируем DC-AC мост: баяны и модули

Сообщение Komrad »

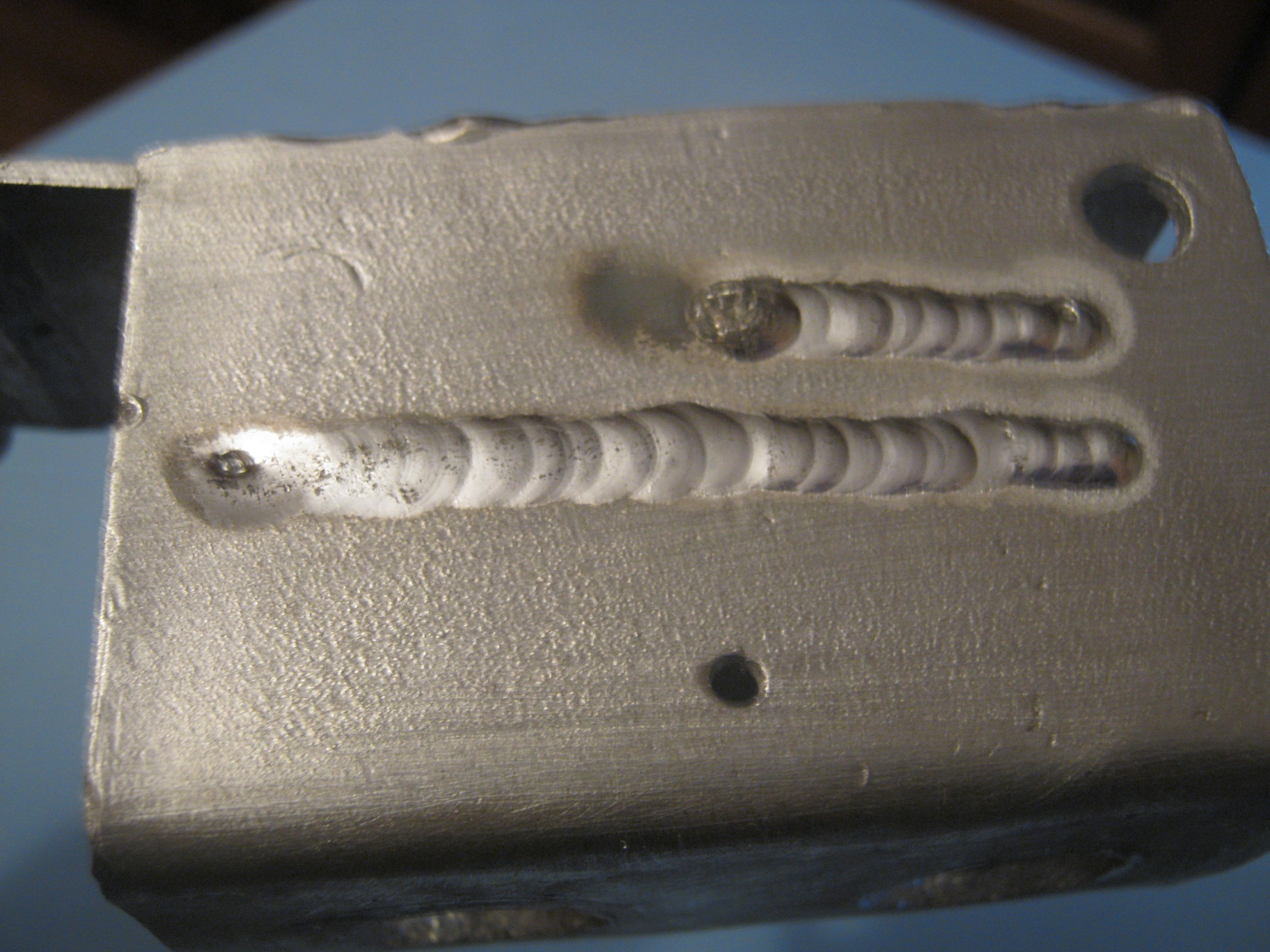

Хочу поделиться первым опытом сварки люмеля, даже в какой-то мере это момент истины, итог всей работы. Ток 90 А, частота 75 Гц, толщина образца 2.8 мм (материал- остаток молочного бидона)
Вложения
Аватара пользователя
sam_soft
Сообщения: 1523
Зарегистрирован: 30 окт 2009, 22:27

Re: Конструируем DC-AC мост: баяны и модули

Сообщение sam_soft »

Комрад, мои поздравления. Молодец, ничё не скажеш, чес слово. Я помню, ты вроде практически с нуля начинал сваркостроение, но главное результат трудов есть.Это всегда будет кайф.
I'll be back
Аватара пользователя
kava
Сообщения: 313
Зарегистрирован: 13 фев 2010, 22:58
Откуда: Харьков

Re: Конструируем DC-AC мост: баяны и модули

Сообщение kava »

sam ОЧЕНЬ интересует твое мнение по модулям FS400R07A1E3
... нельзя впихнуть невпихуемое, связать несвязуемое ...
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Конструируем DC-AC мост: баяны и модули

Сообщение Komrad »

sam_soft писал(а):Комрад, мои поздравления.
Спасибо. Однако мой успех без Вашего участия никак невозможен. Спасибо Вам огромное за поддержку, за консультации и за саму машинку, за науку. Это не дежурная благодарность, это состояние души и сознания. Далеко не каждый человек будет тратить свое время, терпение и т.д. на ответы практически не знакомым людям. Особенно это касается моего случая. Опыта в инверторах, в импульсных БП, в пользовании осцилом и многом другом небыло никакого. Потому так много постов с моей стороны, потому постройка заняла полтора года, и потому я Вам бесконечно благодарен.
Конечно-же большое спасибо Петровичу за ресурс, за подаренную им радость общения.
Так же спасибо огромное PAVEL, Customs и всем активным форумчанам.
С Уважением, Владимир.
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Конструируем DC-AC мост: баяны и модули

Сообщение Petrovich »

Komrad писал(а):...Конечно-же большое спасибо Петровичу за ресурс,...
С Уважением, Владимир.
Доброе слово и кошке приятно.
