Конструируем DC-AC мост: баяны и модули

[Komrad]

Отверстия для привинчивания транзюков сверлятся промеж ребер охлалителей. Этим тоже определяется их положение и конструктив в дальнейшем. Для примера, ошибочное (на одно ребро) сверление отверстий.
Исходя из полученного размещения транзисторов делал две платы с силовыми выводами:

[Komrad]

Более крупно силовая плата выглядит так

[Komrad]

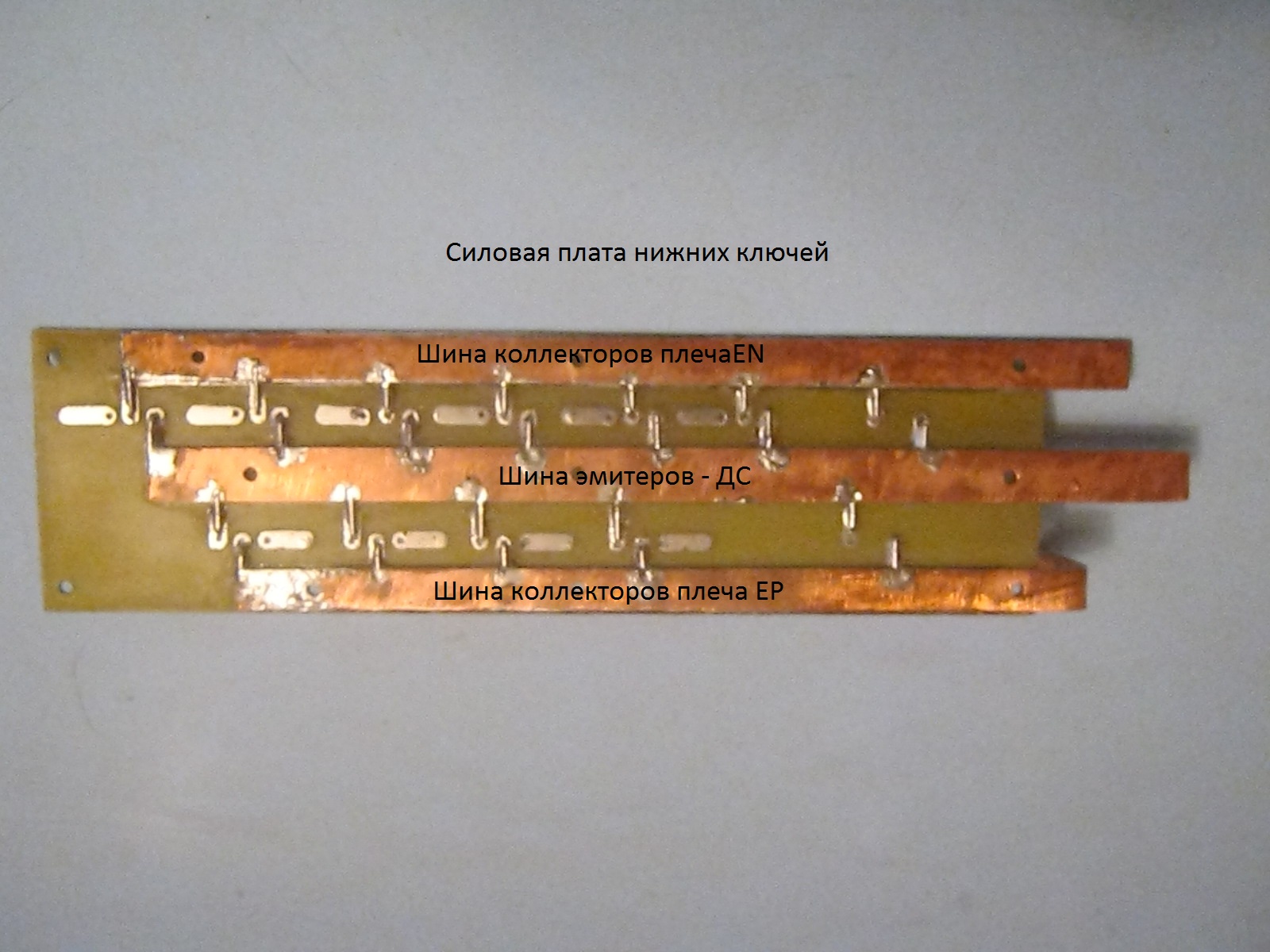

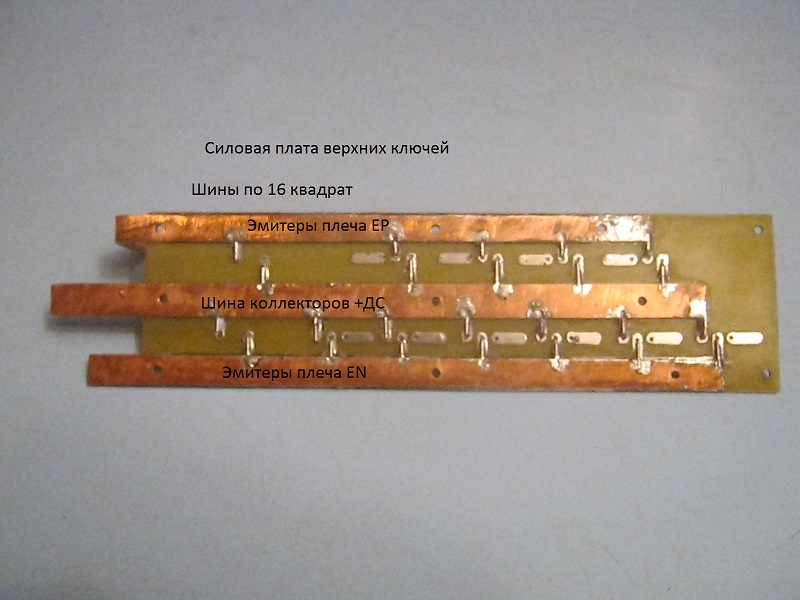

Силовые платы верхних и нижних ключей отличаются. Фотки "голой" платы нет, потому выкладываю что есть, принцип должен быть понятен. (На драйвера не обращать внимания)

[Komrad]

Продолжаем раасматривать ту-же плату. На фотке питание временным проводом.

[Komrad]

Более глобально это выглядит так

[Komrad]

Та-же тема, только со стороны питания +ДС.
Фотки по драйверам попозже.

[maks067]

Komrad Большое Вам Спасибо за фоторепортаж, за проделанную работу , все очень здорово сделано, компактно .
Теперь буду искать такие радиаторы и шинку (транзисторы уже заказал 25грн. за шт.)

[Komrad]

Теперь буду искать такие радиаторы

Вы, по-моему, с Украины. Такие радиаторы на Космодроме http://www.kosmodrom.com.ua/prodlist.ph ... TOR&page=0

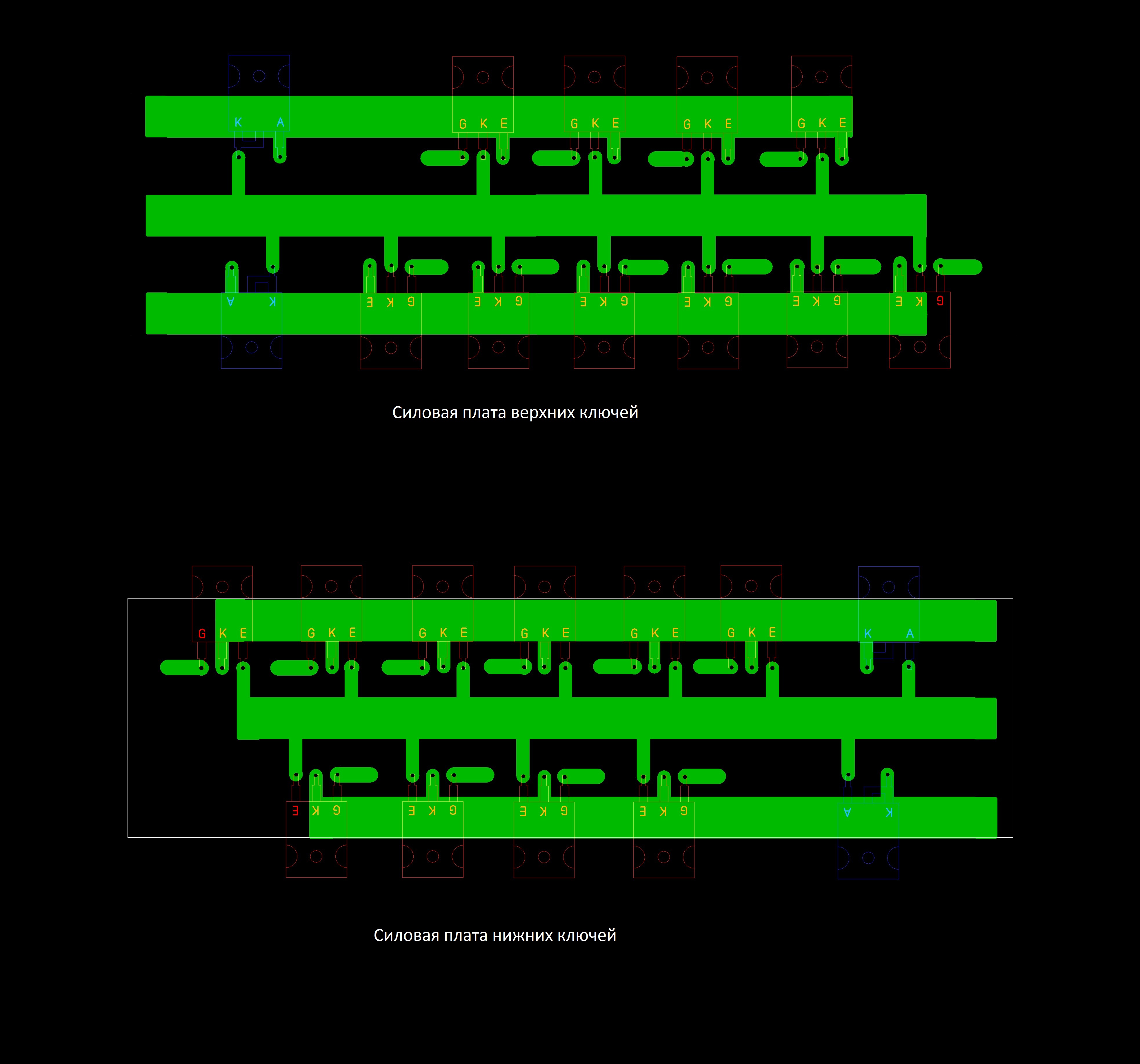

Ну и продолжение. В lay-выкладывать не буду, а картинкой пожалуйста. Подогнать можно будет под "себя" без проблем. Главное-передать суть.

[Komrad]

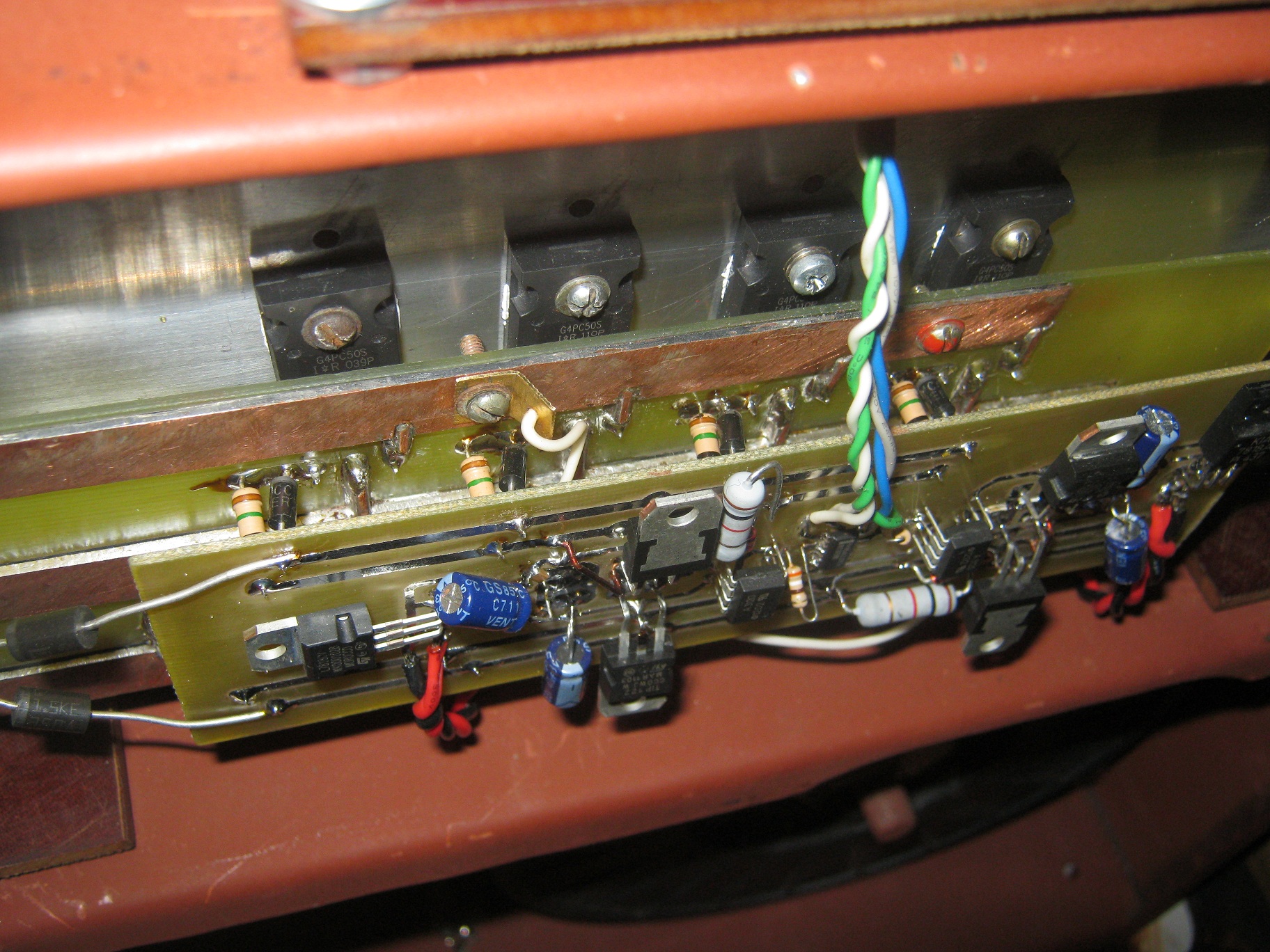

По драверам пару слов. Плата сделана и как "простая",и с возможностью организации отрицательного напряжения на затворах. Все решается путем перепайки пары деталей.
Для примера рисунок пойдет.
Практическое воплощение этой конструкции на фотке ниже.

[Komrad]

А разве у вас нет кнопки "правка"? И я не нашёл Ваш пост 21:22 ??? Аааа, наверно у Вас время не московское, это который у меня 20:22.? Ежели что, пишите чаво, я подправлю.

Сам уже запутался. Фотка силовой платы на 16-ой должна выглядеть так:
