Кстати, мож заменить смену програм энкодером на нажатие кнопки №Р и песлед перебор их . Как то кручение энкодером на короткие дистанции не катит и похоже на порно, или показалоси. ?

Показалось.

[Customs]

Компаратор в проце- примерно 100 нанасек, ето если с цифровым фильтром. А без = будет быстрее. Остальное на то - что апосля его. Есчо раз говорю. Компаратор там нормальный, отличный и чёткий, всяким Уськам до него, как до Пекина раком.

Sam_Soft притензий к процику и к его компаратору не имею, теперь я уверен, что и раскачка силовых транзисторов работает подстать этому шустрому компаратору.

[sam_soft]

ток дуги периодически сбрасывается на минимум и вентиляторы в этот момент отключаются.

Это от того что напруга на дуге велика и проц начинает думать что пора ограничивать мощность дуги. Выше говорил, что на самом деле оказалось что класическая формула напряжения дуги трохе кривовата. Впрочем тут может быть и другой момент - выбросы напруги в момент обрыва кз, то есть когда закороченая капля перепаливается током. Это дело подрихтовано, поварю сення , потом скину новую версию. Там вроде нормально и есть возможность рихтовки формулы в некоем пределе. Но радикально исправить все - это расширить диапазон измерений - увеличить сопротивление послед резюка в цепи оптрона . Нет никакого желания снова разбирать сварку, но видать придется. Щас у меня порог насыщения чуть более 28 вольт. А надо бы хотя б 30 вольт.

[sam_soft]

Да, с осцилятором для Тиньки разобрался ? Несмотря на то что там десяток строчек кода, для новичка может оказатся совсем нетривальным шоб понять как оно дышит

[Customs]

Но радикально исправить все - это расширить диапазон измерений - увеличить сопротивление послед резюка в цепи оптрона . Нет никакого желания снова разбирать сварку, но видать придется. Щас у меня порог насыщения чуть более 28 вольт. А надо бы хотя б 30 вольт.

Может тогда поставить номинал со схемы 6,8 кОм, чтобы у всех было одинаково. По поводу Тиньки пока не дошли руки, дома нету времени, а на работе установил софт попробовал собрать новый кекс с исходников вроде все срослось, даже размер кекса. Осталось разобраться что к чему. Когда то с кексом для старой версии подающего разобраться получилось. Ну если уж не выйдет буду слезно просить Вас подправить.

[sam_soft]

Может тогда поставить номинал со схемы 6,8 кОм,

Так и сделаю. Меньше будет другим возьни. Холодильник свой доделал для горелки ? Насос интересует какой ставил.
Куплю на неделе и себе водянку. С воздушкой суръёзно работать нет уже сил. Постоянная боязнь спалить горелку надоела.

[Customs]

Холодильник свой доделал для горелки ? Насос интересует какой ставил.

Насос купил Sprut 15WBX-10 но холодильник пока не доделал, не могу найти подходящего радиатора в комплекте с вентилятором. Печку от Ваза или от другого автомобиля ставить облом, большая, а комповые от систем водяного охлаждения как то дороговато выходит на мощность рассеивания примерно 1 кВт. Нужно еще по сети пошарить вдруг что нибудь подходящее найдется.

[7373]

Насос интересует какой ставил.

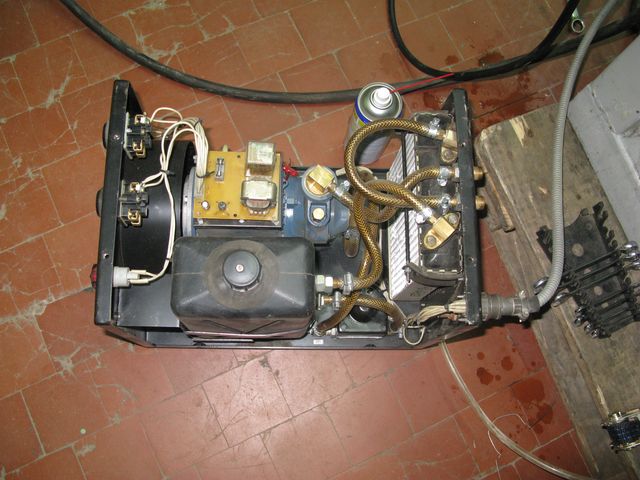

Вот такую конструкцию видел, не помню, на мастерсити наверно. На фотке насос Pedrollo PKm 60. Хотя производительность в 5 - 40 л/мин для охлаждайки совсем ненужна. Как я понял в бинзеловских охлаждайках стоят Pedrollo PVm 55, или ему подобные. У него максимум 10 л/мин.
Там еще врезано реле протака жидкости. Если нет циркуляции, значит и сварки нет.
.

[sam_soft]

Разобрал и перепаял резюк - 6.8 к. Напруга насыщения поднялась до 30 с членом вольт. Наверна хватит. Откалибровал, но проверить все не смог. Приехали гости и началася пьянка. Позднее проверю.

купил Sprut 15WBX-10

А пойдёт он ? Вроде как пишут что ему чистую воду перекачивать. А у нас типа тосола, G11 или G12. Ну на крайняк спирт с водой. Чистую воду нилизя. Забуш слить в гараже - померзнет нахрен усё. Слыхал что ставят циркуляционные насосы. Но наверна и этот вероянт подозрительный. Помню вот в мануале моего газового котла , Vaillant , и было написано штота типа такого - не пользуйте никакие антифризы в системе отопления, будет кирдык насосу.

Там еще врезано реле протака жидкости. Если нет циркуляции, значит и сварки нет.

А как он блокирует сварку ? есть проводок в БУ сварочника . ?
А если я воздушку подрубил он тоже будет блокировать ?. Может лучше сирену сделать какую. Вобщем похоже задача нетиривиальная и недешовая. Отого готовые , даже китайсы , денех стоят. Вот например на ебай-е
http://www.ebay.com/sch/sis.html?_kw=Ab ... ter+Cooler

[Petrovich]

...Там еще врезано реле протака жидкости. Если нет циркуляции, значит и сварки нет....

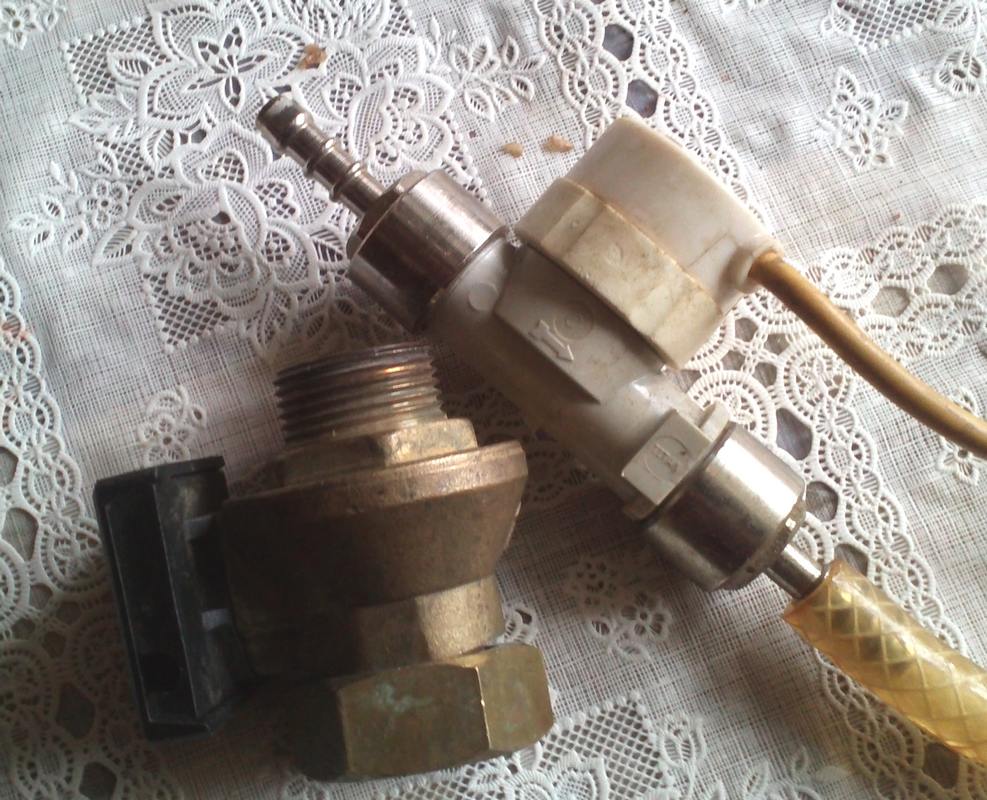

Для справки. Реле протока бывают 2-х видов.
Первый, на фото слева, это трубка Винтури. Конусная, проток определяется по разнице давления по обе стороны от шторки. И в том и в другом случае шторка открыта. Используется в системах отопления. На выходе микрик.
Второй - это крыльчатка. Показанная на рисунке даёт около 2000 импульсов на стакан воды. Оптопара от мышки, используется в автоматах газ. воды.
