Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Petrovich »

Всё дело в ТИГРах.
Намотал на Ш, как уже писал, заменил стабилитроны на КС213Ж. Увеличил резистор в базе КТ973, всё-таки уважать надо суперБетту, с 270 на 510 ом, а надо было на 1 ком. Резисторы во вторичке перепаял на 1w, поднял их повыше, всё-равно горячие. Заменил ТТ на кольцо Епкось, примерно 26х18х10, феррит N87. Цвырька больше нет и в помине, тишина, но пока снизил ток до 30 ампер. Пока лень перепрошивать. В дальнейшем, если ещё буду делать, намотаю 2х12/2х10. А нехрен тепло выробатывать. А счас уже всё, лаком залил.
Вложения
ТИГР
ТИГР
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Petrovich »

Заработал МИГ. Прав был СЭМ и особо спасибо Комраду, накосячил я в ЕПРОМе. Расшифровал-таки ребус. Хитрый СЭМ не сказал, что где-то у него INT16, где-то INT32, а где-то ещё и с плавающей запятой.
Всё заработало с абсалютной точностью по стрелочному вольтметру. Ничего не калибровал. Прикольно добавляется по желанию напряжение заданное правой кнопкой.
На всяк случай, т.к. интерес к этой ветке угасает, выложу рабочую версию 210 для АБстов.
Вложения
AB_mega8_210.rar
21,06,2012
(35.51 КБ) 748 скачиваний
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Komrad »

Petrovich писал(а):Заработал МИГ...
Всегда приятно,когда устройство начинает работать. Я пока в паузе-привез аргон,заказал байонеты с подавалкой,кондеры для осциллятора. Все это прибудет на следующей неделе. Ну а между делом, как говорится, изучаю матчасть .
Вложения
алюминия.rar
(571.01 КБ) 713 скачиваний
sergsha
Сообщения: 78
Зарегистрирован: 21 сен 2011, 12:08
Откуда: Харьков, Украина
Контактная информация:

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение sergsha »

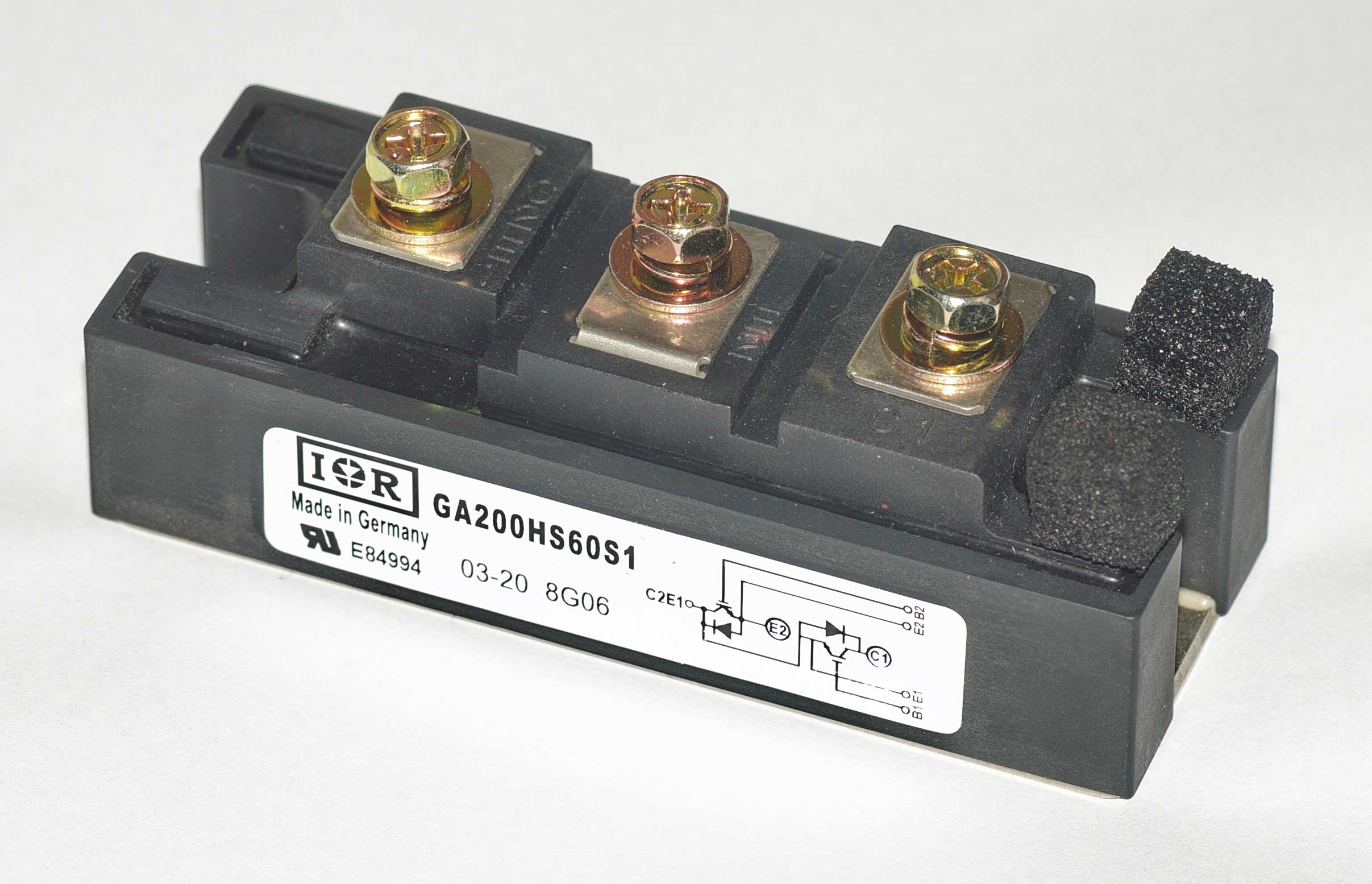

Ребяты пожалуйста посмотрите фото, блин это что за зверь. :shock: Может кто пользовал такой? На унешний вид совершенно отличается от даташит.
zmey71
Сообщения: 774
Зарегистрирован: 14 янв 2011, 14:33
Откуда: Минская обл.

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение zmey71 »

Нормальный модуль,этот немец,а другого вида итальянец,разница ток с наружи.
Аватара пользователя
sam_soft
Сообщения: 1523
Зарегистрирован: 30 окт 2009, 22:27

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение sam_soft »

zmey71 писал(а):разница ток с наружи.
Ну не совсем так. По картинке на модульке видно что и потроха отличаются. По кртинке внутрях у него должны быть обратные диоды. Надо бы конечно уточнить прозвоном, но не думаю что немчура пиздеть будет если это у них сделано. У родных ИРовских диодов нету. Так что баксов десять в зачот на диоды и лепить их нинада, что упрощает силу DC-AC. И помоему есчо затвор выведен только один с эммитером но внутри скорее всего два иджибита на ключ. Это надо учесть в дриверсе. В плане простоты усабилити этот модулек получше будет тех что ранее мелькали тута.
I'll be back
zmey71
Сообщения: 774
Зарегистрирован: 14 янв 2011, 14:33
Откуда: Минская обл.

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение zmey71 »

СЭМ согласен,да в этих модульках стоят диоды,но и траньзюков там по одному на плечо,судя по наклейке, в итальяшках по два на плечо,и без диодов.
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Petrovich »

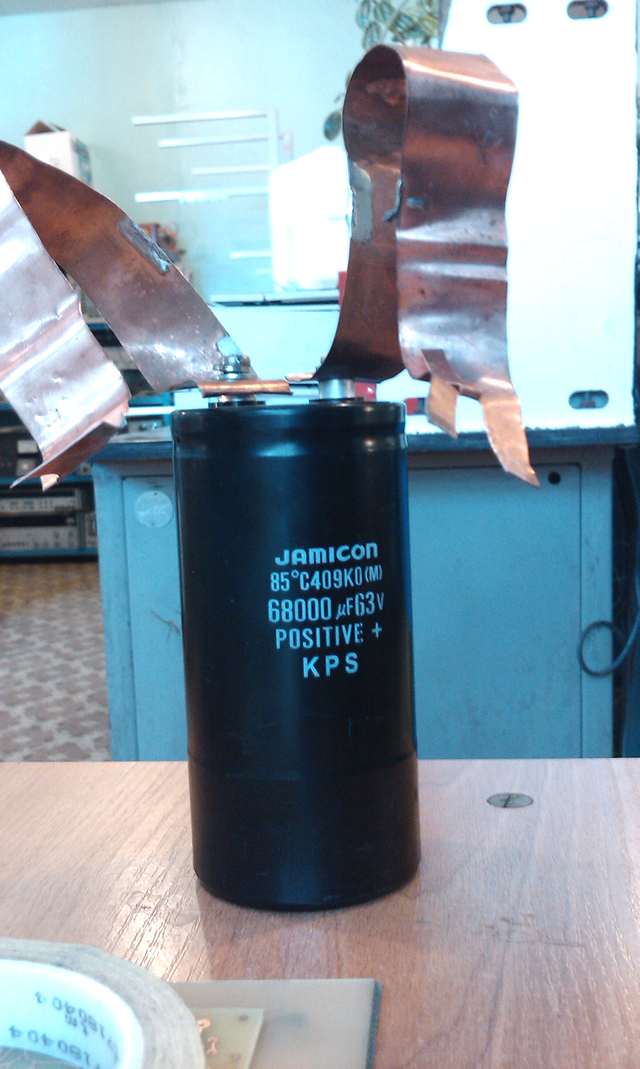

Поварил на работе полуавтоматом. Работает, без проблемм, но поёт дуга на всю хату. Подсобачили эл. кондёр на выход 68000мкф, тишина, красота, варить в 100 раз легче. Пробовал 300 мкф, лучше, но не очень.
Вложения
Аватара пользователя
kava
Сообщения: 313
Зарегистрирован: 13 фев 2010, 22:58
Откуда: Харьков

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение kava »

Petrovich писал(а): Подсобачили эл. кондёр на выход 68000мкф, тишина...
Ну вы блин даете !
... нельзя впихнуть невпихуемое, связать несвязуемое ...
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Petrovich »

kava писал(а):Ну вы блин даете !
Ага, но это вообще-то вопрос, у всех поёт дуга или только у меня?
Ответить
