Косой мост

Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Косой мост

Сообщение Petrovich »

PAVEL писал(а):.... А ведь была такая мысль,....
Ну и где тут обратный диод? А нету.
Аватара пользователя
PAVEL
Сообщения: 1217
Зарегистрирован: 10 дек 2011, 18:37
Откуда: Россия

Re: Косой мост

Сообщение PAVEL »

Petrovich писал(а): Ну и где тут обратный диод? А нету.
Полный отчёт. Выше Комрад картинку показал, направление в трансе меняется, что доказывает, через этот диод напряжение течё в обратном направлении. Это происходит после прямого хода инвертора, после обратный ход. Своего рода происходит детектирование сигнала.
Аватара пользователя
sam_soft
Сообщения: 1523
Зарегистрирован: 30 окт 2009, 22:27

Re: Косой мост

Сообщение sam_soft »

Паша, напряжение не течот, а прикладывется к чему либо. Диод этот можно называть и называют по разному, обратный, замыкающий, обводной. Эт не важно. Важно что он делает. Петрович правильно нарисовал картинку из которой видно что он делает - когда прямой ход закончился он обеспечиват путь току в дросселе ибо этому току деваться некуда .
I'll be back
Аватара пользователя
PAVEL
Сообщения: 1217
Зарегистрирован: 10 дек 2011, 18:37
Откуда: Россия

Re: Косой мост

Сообщение PAVEL »

При обратном ходе, на вторичной обмотке прикладывается напряжение обратной полярности, в следствии чего диод( обратный или шунтирующий) открывается. Привёл пример от Москатова, это вот и подтверждал, правдо не сразу, замешкался. На рисунке что у Петровича надо дорисовать стрелочку тогда всё окей. Комрад молодец в очередной раз меня выручает. :-)
Аватара пользователя
with
Сообщения: 61
Зарегистрирован: 14 мар 2014, 11:07

Re: Косой мост

Сообщение with »

PAVEL писал(а):При обратном ходе, на вторичной обмотке прикладывается напряжение обратной полярности, в следствии чего диод( обратный или шунтирующий) открывается. Привёл пример от Москатова, это вот и подтверждал, правдо не сразу, замешкался. На рисунке что у Петровича надо дорисовать стрелочку тогда всё окей. Комрад молодец в очередной раз меня выручает. :-)
Вторичная обмотка трансформатора тут не причем, как и обратный ход в силовом трансе.

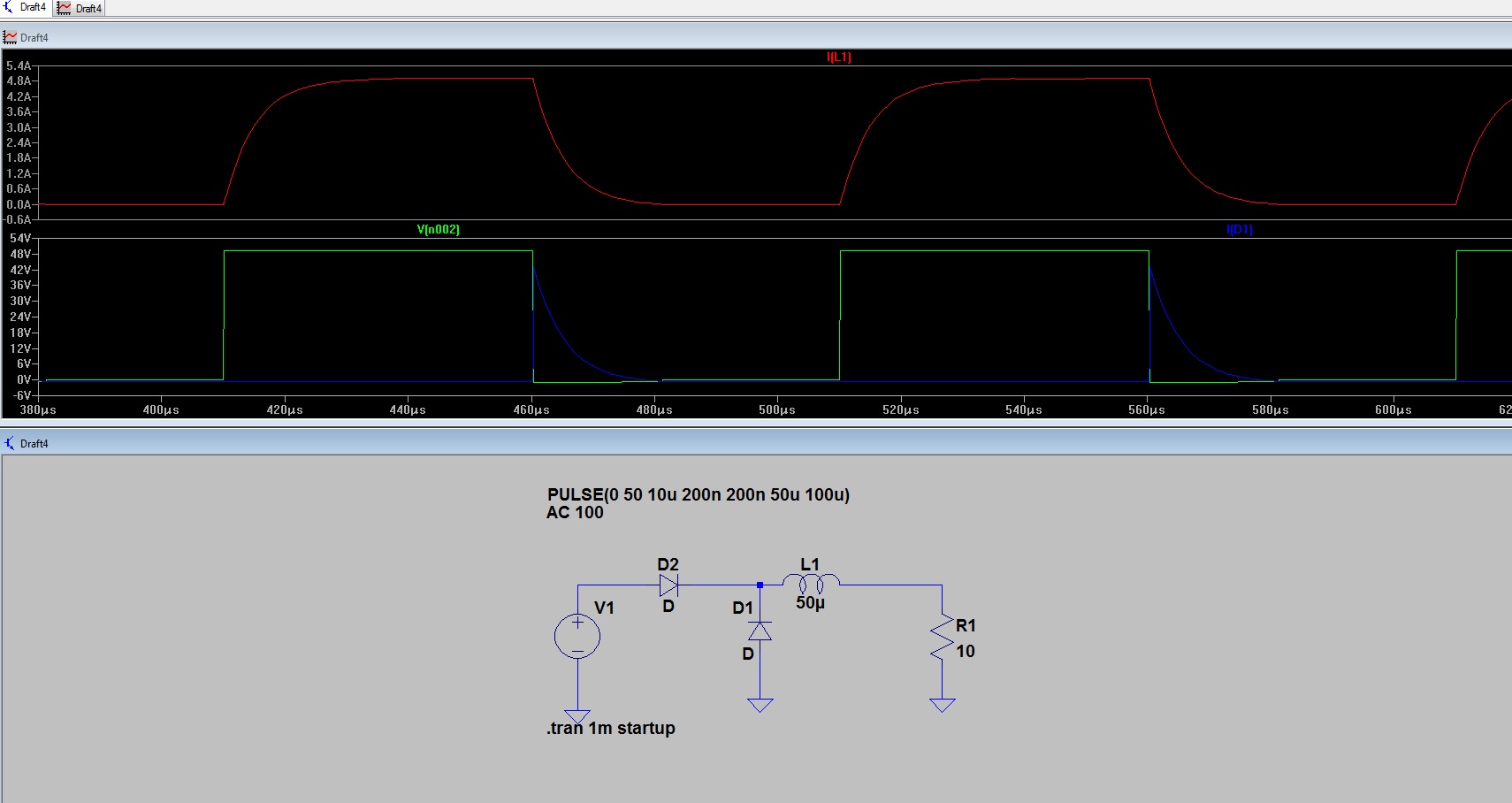

РАбота дросселя.jpg
Красный график - ток в индуктивности L1
Синий график - ток диода D1
Зеленый график - напряжение в точке подключения диодов и дросселя.
Диод D1 нужен для того, чтоб замкнуть через себя энергию - которую высвобождает дроссель L1 после закрытия диода D2 ( а накапливает эту энергию дроссель во время открытого диода D2). Другой функции он не выполняет ;)
Сеять - разумное, доброе, вечное.
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Косой мост

Сообщение Petrovich »

PAVEL писал(а):При обратном ходе, на вторичной обмотке прикладывается напряжение обратной полярности, в следствии чего диод( обратный или шунтирующий) открывается..... :-)
Ну полный бред. Ну как разрядный диод может открываться в следствии какого-то обратного хода, когда прямой закрыт? Его открывает ток, вытекающий из дросселя.
Харош уже. Главное, что должен вынести для себя юный сваркостроитель, это то, что без дросселя "косого" включать нельзя. По крайней мере на нагрузку.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Косой мост

Сообщение Komrad »

Не знаю, как там бегают поля и электроны, не видел. Спорить тоже не хочу. Повторяю - читал статьи, высказал мнение. Кому интересно набивайте в поисковик: школа построения импульсных dc-dc преобразователей. Автор Александр Гончаров. По предложеным вариантам скачивать ПДФ 2.6 мБайт.
Аватара пользователя
PAVEL
Сообщения: 1217
Зарегистрирован: 10 дек 2011, 18:37
Откуда: Россия

Re: Косой мост

Сообщение PAVEL »

Petrovich писал(а): Ну полный бред. Ну как разрядный диод может открываться в следствии какого-то обратного хода, когда прямой закрыт?..
Мы же не от себя это выдумали я тоже не знал что такое может быть.Вопросов больше нет.Прошу простить если обидел кого.
Аватара пользователя
Chir-OFF
Сообщения: 737
Зарегистрирован: 25 дек 2014, 22:19
Откуда: Краснодарский край

Re: Косой мост

Сообщение Chir-OFF »

Блин пацанты ну вы даёте,уж до мелочей довели,спасибо.Все правильно рассудили,я предпологал что правильно понял работу выпрямителя,просто хотел у народа поинтересоваться.Спасибо Петрович за "юного"аш помолодел лет так на 15 :D .Спасибо комраду и Саму что ещё в теме,будут вопросы обязательно задам.Кстати по поводу намотки транса-попробовал как рекомендовал Сам,скрутил дрелью 4 по 1,2 X 2,хрен влезло,распутал,и мотаю как Петрович наказал вот так.Сегодня прихватывал бармалеем детальку знакомому по гаражу,потом неудержался пока аппарат включёный,зарядил 3-ку,спалил неотрываясь,потом 4-ку чуток жиганул,короче варит сцуко,значит в прошлый раз транзисторы были говнобрак(выпаенные с ремонтированных-этакая халява у меня),на выпрямители решено было поставить два 150ЕБУ02,полёт нормалёк.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Косой мост

Сообщение Komrad »

Chir-OFF писал(а):на выпрямители решено было поставить два 150ЕБУ02,полёт нормалёк.
Если с этой силой будете делать переменку, тогда 02 не пойдут, нужно 04. Комутационные иголки имеют амплитуду 250 вольт.
