Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

[Komrad]

Там действительно где-то по 1кОм резюки должны быть, на каждую оптопару по одному. А 20 Ом стоит в случае ТГР, в затворе полевика раскачки.

[виктор76]

Там действительно где-то по 1кОм резюки должны быть, на каждую оптопару по одному. А 20 Ом стоит в случае ТГР, в затворе полевика раскачки.

прошу прощения ввел в заблуждение ,в силовой части истоят резюки по 1к паралельно емму диод, а в управление 20Ом,

[Komrad]

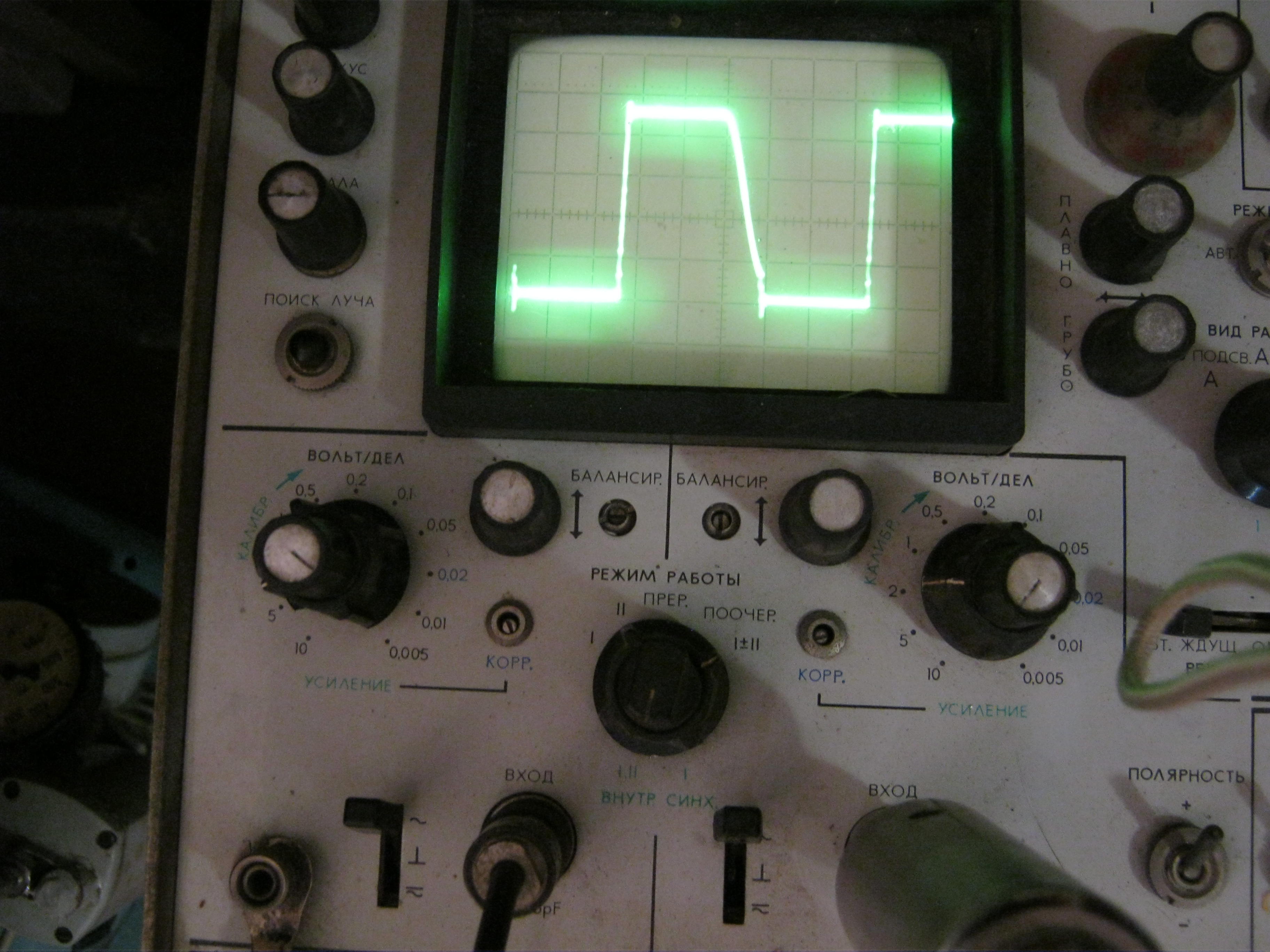

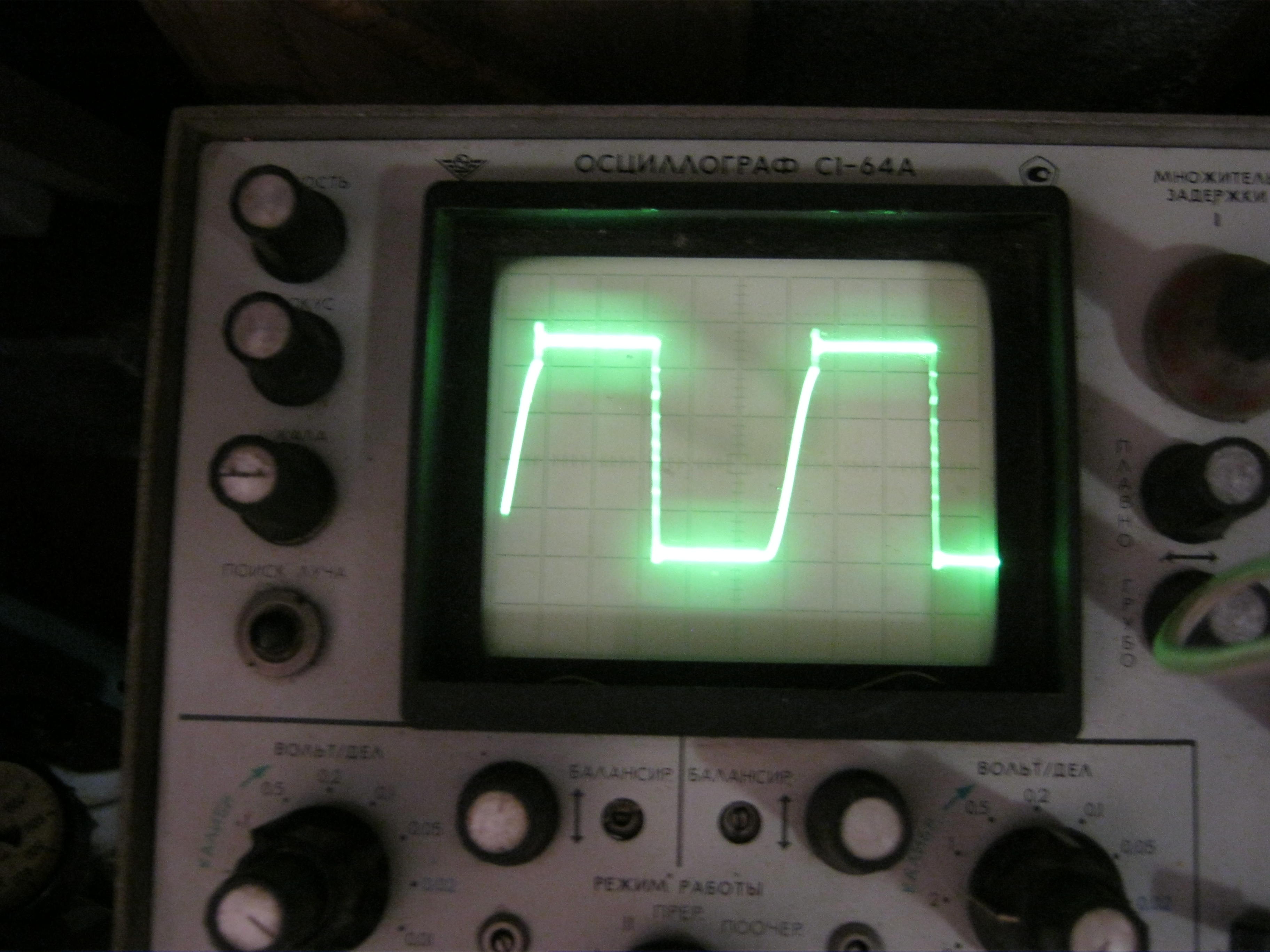

Вопрос. Осцилка подписанная " на коллекторе ", снята с нижнего по схеме ключа, "земляной" щуп на "-300", сигнальный щуп на коллекторе нижнего ключа?

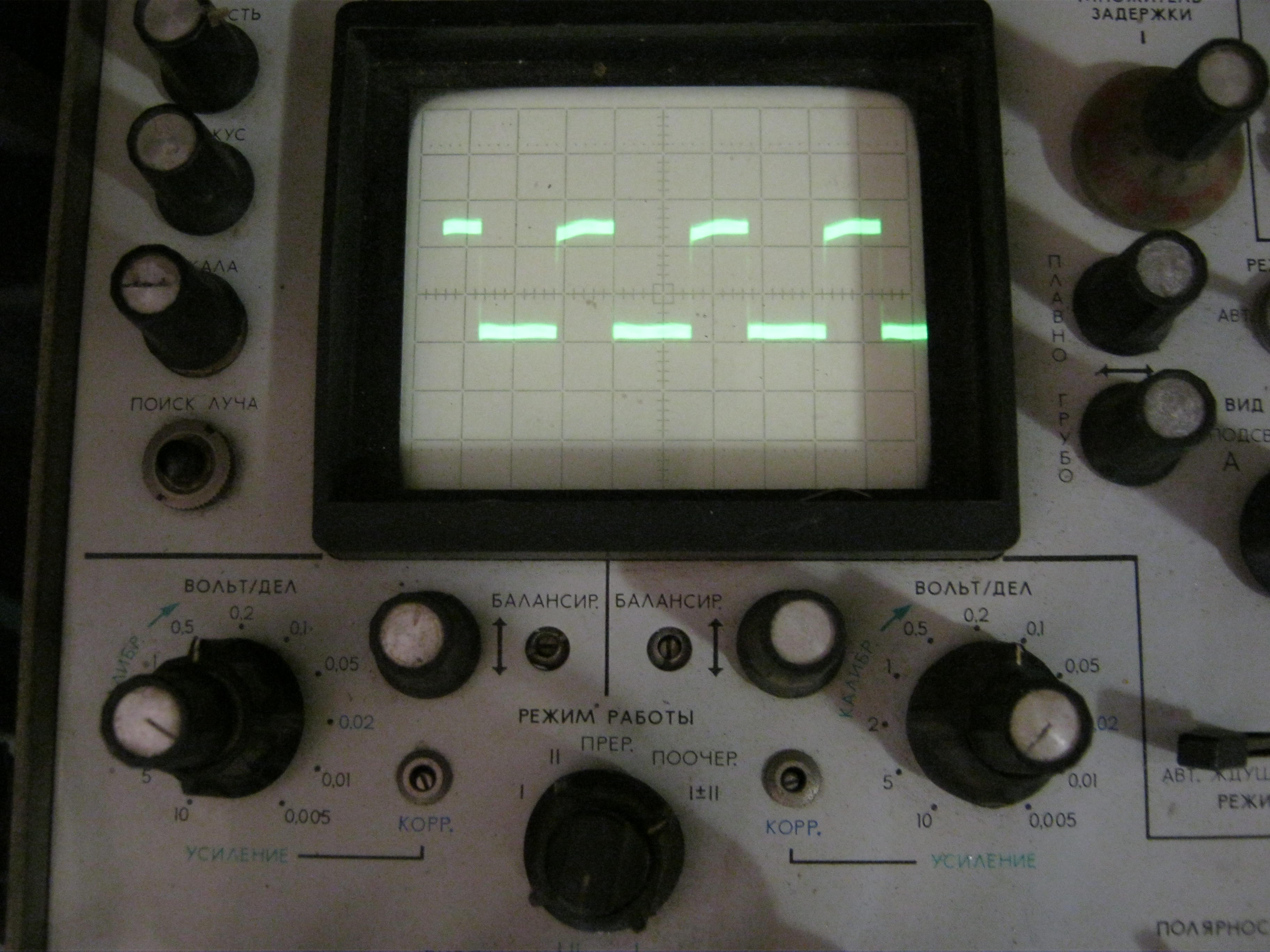

Еще дайте осцилку не с выхода УСки, а прям с затвора ключа без сетевого питания.

[виктор76]

те осцилки относительно общего управы

[Komrad]

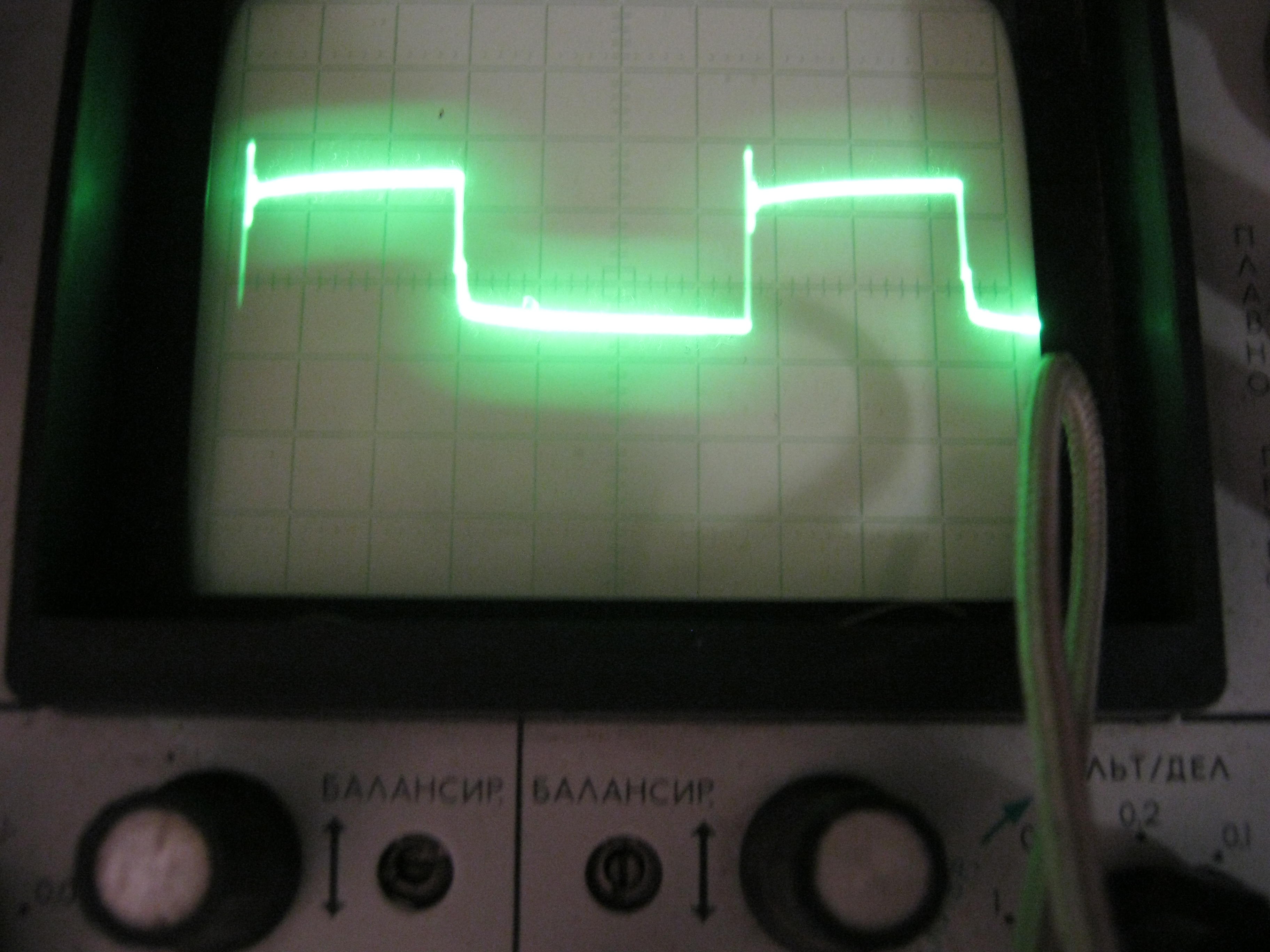

Мое мнение таково. Если на осцилках ключи были запитаны от низковольтного источника, то при подаче полного питания скол размагничивания "подтянется" вверх и это можно будет считать нормальным. Если запитано полным питанием- думаю скол затянут.Это не обязательно транс, возможно детали в снабберах отличаются номиналами от схемы.
Также, на мой взгляд, служебный БП дает не качественное питание, судя по размытым горизонтальным полкам на осцилках с затворов. Вообще оптика требовательна к питанию.
Нужно проверить отсутствие просадки этого самого питания в моменты переключения ключей. Возможно причина вылета ключей и кроется в просадке по питанию

[Komrad]

Кстати, а кто у нас дроссель?

[виктор76]

, возможно детали в снабберах отличаются номиналами от схемы.

в снабберах все как по схеме точнее по печатке схему я так ине нашол,да и блок питания вроде все как по схеме,надопроверить на нагруке

[виктор76]

Кстати, а кто у нас дроссель?

два ферита отстрочника TV сложеных спиной и намотаны шинкой 9на2 мм витков15 дуга не свистит, а шипит

[Petrovich]

...в снабберах все как по схеме точнее по печатке схему я так и не нашёл, да и блок питания вроде все как по схеме, надо проверить на нагрукзе

Это рас. А посмотреть бы схему включения оптронофф....диоды какие-то...

[виктор76]

Это рас. А посмотреть бы схему включения оптронофф....диоды какие-то...

не понял вопроса схему на ту печатку я так и не нашол ,входноые диоды HER208 на оптрона,ну немногопохожая схема вот
