Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

[mehanik]

Petrovich, В2-->C4 - обработанный сигнал с термодатчиков.

[Petrovich]

Petrovich, В2-->C4 - обработанный сигнал с термодатчиков.

А как он работает?

[mehanik]

Здесь прямая речь от sam_soft.
Мне самому интересно как это работает. Напряжение на входе РС4 растет плавно или скачком? Термодатчика 2 штуки - выход один. Каков алгоритм их коммутации? К тем кто реализовал протягу на атмеге,- просьба прояснить данные вопросы, сделавши замеры подогревая датчики.

[PAVEL]

А как он работает?

Петрович а на Меге16 термоконтроля нет,писали что как бы зделали ? Есть схемка термоконтроляот asin на Тини13 вот картинка.Вот нашол сообщение от asin, компаратор
Или наверно что то серъёзное надумали

[Sinner]

Напряжение на входе РС4 растет плавно или скачком? ...Термодатчика 2 штуки - выход один. Каков алгоритм их коммутации? .

Никакой разницы - плавно или скачком. ПВМка просто меряет напряжение, которое задает Атмега.
Нет там никакой комутации датчиков. Какой датчик показывает большую температуру, тот и берется в расчет. Весь этот алгоритм легко реализуем при помощи пары простых термовыключателей для контроля одной точки нагрева, вместо Атмеги. Схему нужно рисовать?

[mehanik]

Для меня рисовать не надо. Разве что кто то другой попросит. Я сумею прикрутить два компаратора или супервизора для обеспечения описанного алгоритма. Благодарю за подробное описание.

[Petrovich]

...Или наверно что то серъёзное надумали

Не серьёзнее. Просто думаю, как Ат-16 прикрутить.

[Komrad]

Напряжение на входе РС4 растет плавно или скачком?

Скачком. Платка без подачи, только термометр.http://www.youtube.com/watch?v=Xqa9aJ9kQ88

[виктор76]

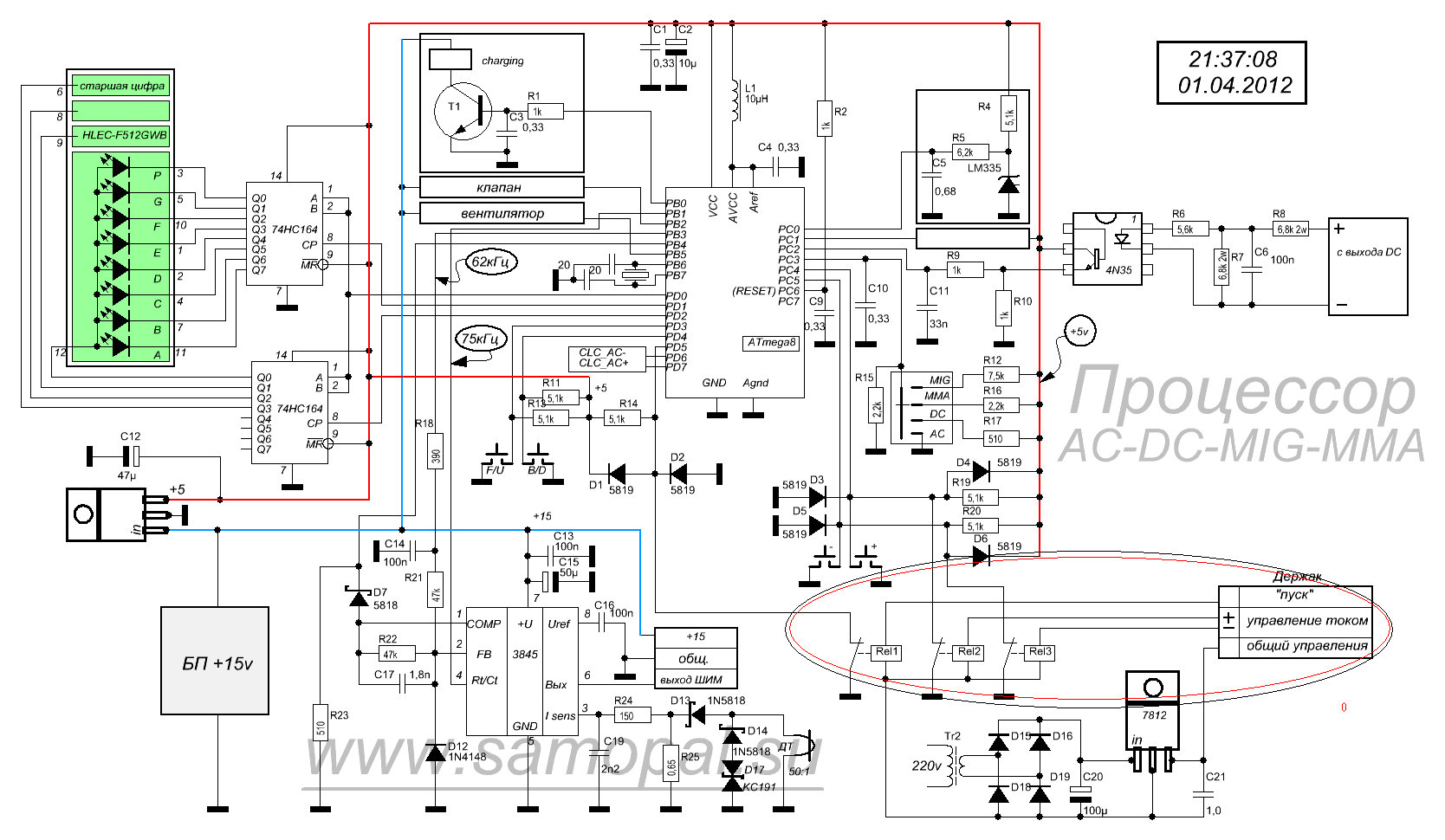

доброго времени суток,прошу помощи,в режиме полуавтомата не срабатывает реле, только в режиме постоянки и переменки,и не включается вентилятор,ибясните мне как етот узел на схеме я обозначил работает,мож я не туда полуавтомат ципляю?

[Komrad]

Какое именно реле?
