Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
Re: Апгрэд Блока управления универсального сварочника
просто на кольце доматал витки и ничего нормального не получил.
Не понял вопроса "почему + больше чем минус"

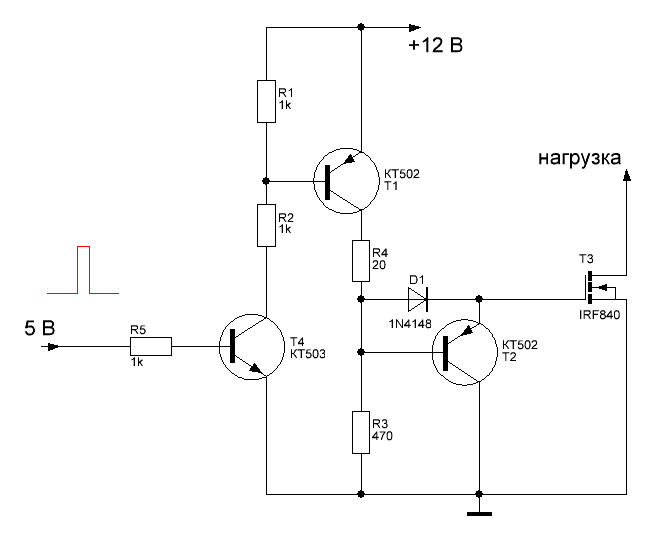

Вместо 2110 впаял во эту схему. Тк 2110 попалась дохлая.
Не понял вопроса "почему + больше чем минус"
Вместо 2110 впаял во эту схему. Тк 2110 попалась дохлая.
- Вложения
-
- 100 КГц, завал при закрытии 2 мкс..gif (6.98 КБ) 13585 просмотров
Последний раз редактировалось J-Tec 06 фев 2014, 13:09, всего редактировалось 1 раз.
Re: Апгрэд Блока управления универсального сварочника
Ну Комрад уже спрашивал, длительность положительной полуволны у Вас почему-то больше, чем отрицательной. Должно быть наоборот, это определяется программой. Стало быть перАпутаны началы/кончалы.J-Tec писал(а):просто на кольце доматал витки и ничего нормального не получил.
Не понял вопроса "почему + больше чем минус"
Re: Апгрэд Блока управления универсального сварочника
центр щупа на затворах полтиников подключен
Re: Апгрэд Блока управления универсального сварочника
Ну понял я. Надо проинвертировать сигнал. Наверно надо взять другой выход с PWM3. Я не вникал, как работает 2110. В общем надо инвертироваться.J-Tec писал(а):центр щупа на затворах полтиников подключен
Re: Апгрэд Блока управления универсального сварочника
Предположу, что примененная Вами схема делает сигнал "инверсным". Заполнение на ХХ должно быть примерно 0.45 . По Вашим осцилкам выходит 0.54, а это недопустимо.
И наверное мало витков для примененного сердечника, думаю колебалка по фронтам из-за этого.
И наверное мало витков для примененного сердечника, думаю колебалка по фронтам из-за этого.
Re: Апгрэд Блока управления универсального сварочника
Поменял и не помогло. картина тажеPetrovich писал(а): Ну понял я. Надо проинвертировать сигнал. Наверно надо взять другой выход с PWM3. Я не вникал, как работает 2110. В общем надо инвертироваться.
дело в замене 2110. там косяк.
Re: Апгрэд Блока управления универсального сварочника
Нет, при открытии первого тр-ра открывается второй (Т1 КТ502), он же через диод открывает полевик. Т.е. без инверсии. ХЗ.Komrad писал(а):Предположу, что примененная Вами схема делает сигнал "инверсным". ....
Re: Апгрэд Блока управления универсального сварочника
Рискну предположить, что проблема в медленном закрывании Т1_КТ502 из представленной схемы. Когда то моделировал такой драйвер и он закрывает мосфет с задержкой 3 - 5 мкС.
Re: Апгрэд Блока управления универсального сварочника

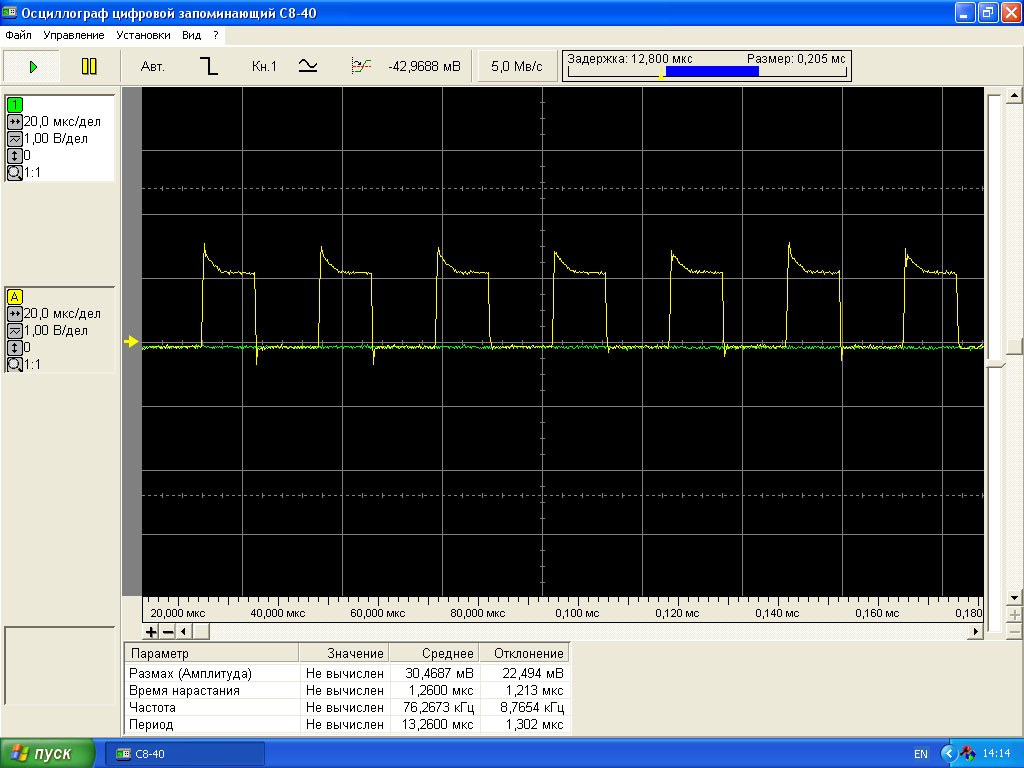

Теперь вроде +меньше минуса, х.з.J-Tec писал(а):тоже самое только развертка 1В
