Конструкция сварочника AC-DC

[Petrovich]

А кто против я не против но каким образом у меня на счёт этого мозгов не хватает

Я кое что придумал, на базе шпаргалки АИСНа. Может скоро покажу.

[PAVEL]

Петрович вопрос к Вам , расположение кнопок на светлячке такоеже как и раньше не поменялось ? и выжод на МОДЕ-0,МОДЕ-1 какие

[Petrovich]

Петрович вопрос к Вам , расположение кнопок на светлячке такоеже как и раньше, не поменялось ? и выход на МОДЕ-0,МОДЕ-1 какие?

Кнопки расположены как в шпаргалке АИСНа, по моему такое же. МОДЫ ещё не программировал, это 6 секунд как угодно сделать. Другое хуже, облажался я маленько, ещё один анод надо пристраивать, это 2 транзистора. По сему поводу сильно расстроился и ушёл в себя. Уже 2 дня не подхожу к изделию. Вернусь через пару деньков.
На всякий случай повторяю шпаргалку АИСНа. Молодец мужик, доброе дело проделал.

[PAVEL]

Пристроить не трудно былобы к чему,я тут тоже немного пристраиваю потихоньку

[Petrovich]

Пристроить не трудно былобы к чему,я тут тоже немного пристраиваю потихоньку

Из свободных ног остались только 14 и 16. Вот на одну из них надо ещё ключик 7-й, такой же как на 19,20,21,22,23 и 24-й. И эти 6 транзисторов перевернуть, а то они у меня на спинку запаяны. Эт так, если делать нех.
А ещё лучше ключик подделать к 25-й, а то, что идёт сейчас к 25-й на 14 или 16.

[PAVEL]

Панятно, если ног не хватает можно режим урезать светодиоды поставить двухцветные .Недочёты исправил

[Vanchoper]

Может кто помнит, в старой управе прошивка V104 в режиме MMA кнопка старт/стоп функционирует? Думаю делать выключатель питания или нет.

[Petrovich]

Панятно, если ног не хватает можно режим урезать светодиоды поставить двухцветные .Недочёты исправил

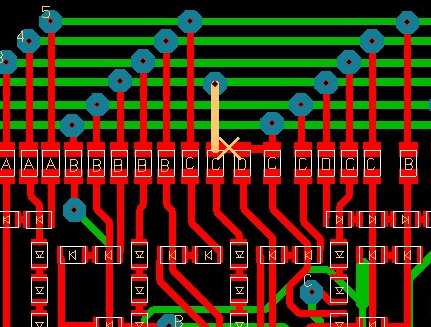

Не, Паша, я этот вопрос решил и без всяких переделок платы. Так что проблемма снята, если есть желание можеш разводить как есть. Всего-то делов на картинке.

[PAVEL]

Не, Паша, я этот вопрос решил и без всяких переделок платы. Так что проблемма снята, если есть желание можеш разводить как есть. Всего-то делов на картинке.

Уже поменял тоесть поставил седмой транзистор ,выводы поменял 25 и 16 картинку скину правельно иль нет

[Petrovich]

...Уже поменял тоесть поставил седмой транзистор ,выводы поменял 25 и 16 картинку скину правельно иль нет

Быстрый Вы наш, но не надо это всё. И так работает, скоро закончу.
Если есть желание, пристраивай к основной плате. Думаю, что надо протяжку убрать на задний этаж. а в плате зделать вырез под индикатор протяжки. Индикатор поставить через переходник, на 10 мм. Кому надо, пусть лепят.
Это так, размышлизмы.
