Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[Customs]

Komrad вот собственно из за чего возникли подозрения, амплитуда тока очистки больше в два раза от амплитуды рабочего тока. Может я снова чего путаю.

[Komrad]

снять 3 осциллограммы на выходе сварочника. Одну в режиме ТИГ ДС, а вторую в режиме ТИГ АС на балласте при токе 30-40А, и третью в режиме ТИГ ДС непосредственно на выходе дросселя при тех же условиях (нагрузки и задания).

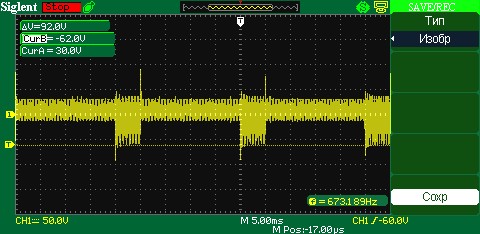

Вот смотался ,пока есть момент, снял кино . Если что сделал не так, пишите - поправлю. Еще есть осцилка с балласта с разверткой 1 милисек и множителем 0.2

[zmey71]

Есть ещё вопрос,на главной схема подающего индикатор правильно нарисован?а то на печатках разная маркировка выводов питания индикатора старшего и младшего разряда.
Паша а для чего выходы с тиньки развязали транзюками?

[plit]

Есть ещё вопрос

О разрядах писал выше, честно уже досконально не помню почему так вышло, смотрите по своему индикатору, в случае чего перемычки поставить не проблема, в основном, чтоб сегменты правильно были подключены.

Осмелюсь предположить что выходы тиньки к пвм развязали транзисторами чтоб избежать проблем при внутрисхемной прошивке пвм (нужно было отключить моде0 и моде1 от пвм чтоб ее прошить), и защитить пвм от тиньки при работе (о чем в свое время была дискуссия) хантмастер даже отказался от тини совсем.
Если ошибаюсь пусть Павел поправит.

[PAVEL]

Если ошибаюсь пусть Павел поправит.

Да так ,всё верно.Ненашол фьюзы на переключалку ,помню что были.Может в них что то не так.

[Petrovich]

...Осмелюсь предположить что выходы тиньки к пвм развязали транзисторами чтоб избежать проблем при внутрисхемной прошивке пвм....

А так просто, развязали "типо" и всё.
Не надо там ни какой развязки. Чтобы Тинька не мешала программированию стоит резистор 1к. А без него и переключатель мешает.

[PAVEL]

Петрович может соединить ресет Тини и РВМ чтоб не мешало програмировать.
Прошить это не проблема а как при сварке сбои,РВМ перезапускается,на Мега16 тоже такое прослеживается.

[Petrovich]

Петрович может соединить ресет Тини и РВМ чтоб не мешало програмировать.

ХЗ что это будет. И так не мешает. Не надо.
Сейчас у меня переключатель на Атмеге-16. Проблемм нет. И с фабричного прогера шью и с АБ. То одну, то другую. Ни каких проблемм, кроме одной - кнгопка горелки. То модуль убьёт, то ещё чего, а то виснет.

[Komrad]

Ни каких проблемм, кроме одной - кнгопка горелки. То модуль убьёт, то ещё чего, а то виснет.

Развязка кнопки у Вас как по схеме на Главной?

[Petrovich]

...Развязка кнопки у Вас как по схеме на Главной?

Нет, давно от этого ушёл. Бьёт молния по плате прямо вдоль оптрона, а далее куда путь найдёт на корпус. Последний раз нашла путь через модуль.
Перед этим путь всё время проходил через гнездо горелки. Пришлось поменять гнёзда на 350 амперные.
А так варит без вопросов если один варит, а другой кнопку на плате жмёт.
