... а куда пропл ww07 мы же му трансформатор расчитали а его нету?...

...я не брал....

[Евгений]

[Petrovich]

Это чтобы заузить импульс с выхода микросхемы через резистор зарежается конденсатор С36 а напряжение с этого конденсатора чарез резистор R54 дает добавочное напряжение на вхот микросхемы которое расценивается (микросхемой) как повышеный ток на петле обратной связи сварочника.

именно так.

[Petrovich]

Если заужать ширину импульса вполне пойдет думаю и 38..40 витков

Понял, я так и чувствовал, но не проверял.

[Евгений]

Петрович как определить характеристики транзистора на какой ток его можно нагрузить
при определенной частоте и тепературе и напряжении.
Например IRG4PC50w дается характеристика при напряжении 480 вольт пириод 50%, 125 градусов - как узнать что мне нужно.
Там в PDF есть график нагрузки.

[Евгений]

Еще вопрос Петрович я спомнил что с повышением частоты индукция насыщения сердечника в Тэслах понижается Bs=.39- это уже на постоянном токе а начастоте 100кгц на много меньше может Bs=.19
В програме МDT зависимиость от частоты нету так что расчеты зашли в тупик.
У меня есть таблица с фиритами рукого производства с зависимостью от частоты.
Могу выслать но как?

[Petrovich]

Петрович как определить характеристики транзистора на какой ток его можно нагрузить
при определенной частоте и тепературе и напряжении.
Например IRG4PC50w дается характеристика при напряжении 480 вольт пириод 50%, 125 градусов - как узнать что мне нужно.
Там в PDF есть график нагрузки.

А при чём здесь нагрузка?
Открытый транзистор:
-ток не более 55 ампер, напряжение на нём (Uнасыщения) 1,65 вольта. Р=Ui=90,75 w.
Закрытый транзистор:
-напряжение 600 вольт, ток =0. Всё.
Выделяется ещё конечно и активная мощность, но это только если драйвер плохой, т.е. медленный, т.е. фронт открывающего импульса наклонный, вот тогда ему хана.
На Спице Вы можете посмотреть реально выделяемую мощность.
Сначала подводите курсор к коллектору-он покажет Вам ток. Затем то же самое с нажатым Alt он покажет Вам мощность. Это только с нажним транзистором.
Затем подводите курсор на надпись на осциллограмме и с нажатым Alt Спица Вам покажет среднюю мощность. У меня в примере, что я Вам дал получилось 63w.

[Евгений]

Затем подводите курсор на надпись на осциллограмме и с нажатым Alt Спица Вам покажет среднюю мощность. У меня в примере, что я Вам дал получилось 63w.

У меня спица 4 той версии что-то не показывает средней мощности - показывает только то, на сколько верх по графику навожу курсор от 0...до 2квт.
Если имеете в виду глазомер, то тут гласс не особо точно мерит тут и 60 вт...2000вт.
Может не берете в расчет выбросы?
Может надо как-то давить или куда-то смотреть подскажите, бо это очень интересно.
Слева внизу я уже смотрел, а может как-то надо настроить осцилограф

[Petrovich]

...Может надо как-то давить или куда-то смотреть подскажите, бо это очень интересно.
Слева внизу я уже смотрел, а может как-то надо настроить осцилограф

Смотрите картинки:

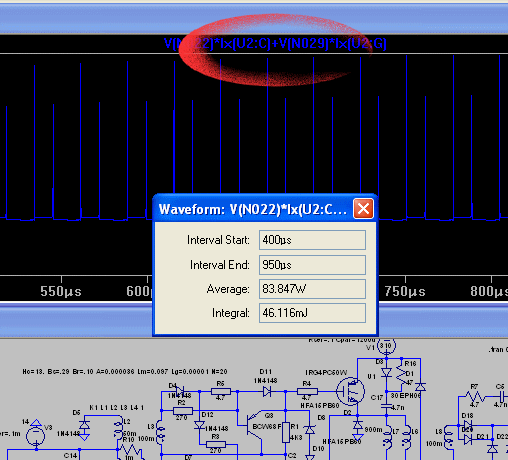

Под надписью, я имел ввиду то, что обведено красным. И не Алт, а Контрол, извиняюсь. Вы не как не посчитаете среднюю мощность по этому жуткому графику на глазок. Средняя мощность-это интеграл от функции, в данном случае от графика.

[Евгений]

Спосибо Петрович определил средние ватты.
А что на счет трансфоматора может спица сама в расчете обмотки делает коректировку в зависимости от частоты?
У тебя Петрович на частоте 27кгц (в симуляторе) стоит Bs=0,29 тоесть 290 мили тэслов , а на самом деле ферит на 390 мили тэслов может это описка , хотя нет выходной трансформатор на 390 мили тэслов наверно это для изменения частоты в процесе настройки.
Посмотри может я нашел описку или так должно быть
