Конструкция сварочника AC-DC

[kava]

..потом на плате элементы индикации у управления положил и распечатал в масштабе 1:1..в результате160х90
поэтому..есть желание и время- вперед!

Не совсем понял, на фотках протяжкаа на меге16?

[egor]

нет..обыкновенная мега8

[kava]

нет..обыкновенная мега8

Точно, чета с первой управы М...16 всплыла

[Sinner]

Насчет галетника..могу поделится идеей ....

Две кнопки с фиксацией:
1-я ТИГ
2-я МИГ/АС

[mehanik]

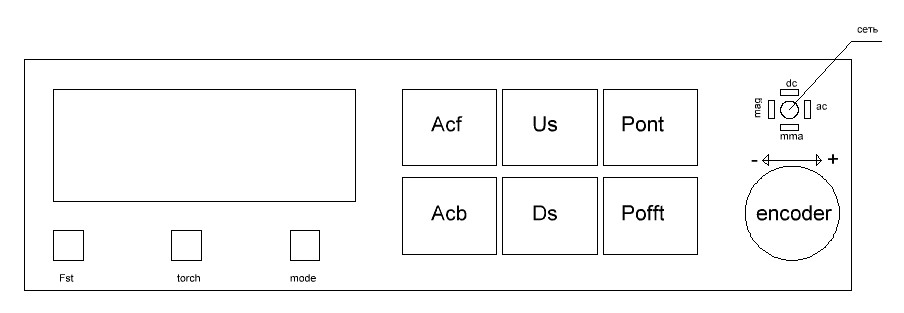

Вот что получилось в реальных размерах. Большие кнопки от ноутбучной клавиатуры 13х16 (еще не пробовал снимать, надеюсь получится). С маленькими еще не определился от чего. Светодиоды: сеть - зеленого цвета, режимы - красного цвета или другого.

[PAVEL]

Вот что получилось в реальных размерах...

Рисуй плату посмотрим что получится ,заодно ошибки проверим.

[egor]

Вот что получилось в реальных размерах.

По мне индикатор "Сеть" лишний- семисегметник-то горит
можно поставить индикатор заряда литов- типа "Не варить!"

[mehanik]

По мне индикатор "Сеть" лишний- семисегметник-то горит
можно поставить индикатор заряда литов- типа "Не варить!"

Защиту "от дурака" необходимо поставить, не отключаемую. Надпись "Не варить!" не поможет. В том месте может быть что угодно лишь бы горело всегда или почти всегда. Иначе режимы сварки будут неразличимы.

Пока не сработало реле зарядки
и
Если напряжение на конденсаторах ниже 240В(170В АС)
запретить работу ШИМ.

[Sinner]

Защиту "от дурака" необходимо поставить, не отключаемую. .... запретить работу ШИМ.

Это уже реализовано программно.
После включения аппарата на табло несколько секунд светится номер прошивки и ШИМ не работает. Далее нужно успеть взять в руки горелку, маску, прицелиться... По любому не успеешь вывести аппарат из строя таким образом.

[Evgeniy-free]

Раз зашёл разговор о защите, мерил напругу на затворах ДС силы, и при отключении питания напряжение плавно падает. Что будет при сварке в режиме ММА при отключении электричества???
