Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[Komrad]

погодь с версиями-проца ведь нет!

А-А-А! Надо понимать сегменты индикатора подачи?

и зажигаются все сегменты!!!!

А вообще глядя на схему в очередной раз удивлён почему нет токоограничивающих резисторов в цепи сегментов матрицы,если нетрудно поясни плиз

Буду уточнять, о какой матрице разговор. Хотя если допустить, что у тебя подача по схеме с Главной, то там резисторы на индикатор подачи есть, значит разговор о четырехсегментном индикаторе. Насчет резисторов. Скорее всего их там нет из-за хитрого способа развертки, сегменты включены не постоянно. Если правильно помню, частота их "моргания" 200 Гц.

[mobilich144]

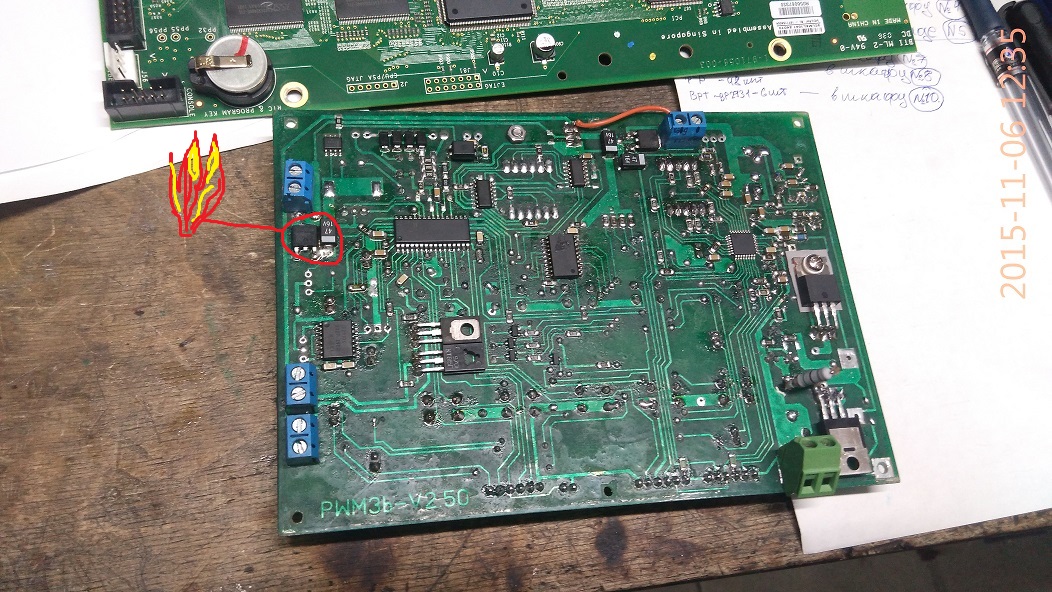

при первом включении пошёл дымок, оказалось брак! Т.к я их беру по 100 шт такое редко но случается.

[Chir-OFF]

Да Я про 4-х сегментный,раз ненужны резисторы так тому и быть,но нагрев мне ни хрена ненравиться,помоему HC164 тоже теплые были,завтра перепроверю.
Сегодня свершилось чудо-заказал с элитана две микры PWM3B,посмотрим шо придёт

[egor]

78М05 нагревается и зажигаются все сегменты!!!! Вопрос-было у кого такое?

бредовый вопрос: индикатор с общим анодом
и эээээ...а электролит после 78м05 стоит???

[egor]

и на ПВМ тож лектролита нет?

[mobilich144]

Chir у тебя сто пудово косяк с платой. А ещё если нет проца или он не прошит то и частоты мерцания не будет, а от какой-то помехи индикатор светиться и через микруху течёт большой ток, потому и грееться.

[J-Tec]

Как лучше подключать силу для П/А. Через DC-AC или с DC на прямую?

[Evgeniy-free]

Как лучше подключать силу для П/А

Может всё-таки как правильнее подключить!!! А правильно будет напрямую с DC.

[Komrad]

Да, прямо с ДС выхода. Хотя-бы потому, что плечи АС моста не открыты в режиме МИГ-МАГ,да и полярность нужно учитывать.

[max_milenium]

Вопросец по прошивке 2313 фузы где нить по ней выкладывали? На первой странице написано "Фузы немного попозже"...

С уважением...
