Конструируем DC-AC мост: баяны и модули

[Chir-OFF]

Пробовать надо,вроде нормальные.

[Ivanvo]

Развел тут плату для баяна. Посмотрите может чего посоветуете.
Синий квадрат это мой радиатор.

https://cloud.mail.ru/public/3hgz/bUDazs2oA

[Komrad]

Могу ошибаться, но по-моему мнению такие полигоны это рай для токовых петель.

[Ivanvo]

Вот переделал

https://cloud.mail.ru/public/EzxG/nGu4uu7Qx

[Komrad]

Ну так уже можно и пробовать, но подвод ДС , выходы АС и диоды я считаю правильнее устроить с одной стороны по той причине, что в таком случае диоды будут установлены примерно по средине питающих и выходных шин. Не факт, что по длинне рейки транзюков при комутации будет одинаковая амплитуда выбросов в начале и окончании.

[Ivanvo]

Тогда я думаю оптимально будет их установить на середине радиатора. я так понимаю.

https://cloud.mail.ru/public/EkeH/KoESdgaDy

[Komrad]

Надо проверять, это все что могу сказать. У себя на рейке смотрел осциллом - одинаково. Ваше желание сделать по-своему вполне понятно. Потому зарезервируйте на печати и на радиаторе место на случай переноса диодов. Я вот на плате драйверов предусмотрел возможность отрицательного смещения на затворах,на практике не понадобилось. НО! Есть схема, по схеме место диодов между ДС питанием, АС выходом и модулями, а не где-нибудь в отдаленном уголке. Плюс , и это наипервейшее, необходимо, чтобы транзюки включались и выключались одновременно, а не в разнобой. Пробуйте свой вариант, ищите иные решения с учетом всех факторов.

[egor]

ключики stgw50hf60sd ( 60А, 1кГц, Vce 1,15, парал, диод). При их применении не такой уж и большой баян получается.

смотрел, смотрел и думал..
ключи могут и подойти, но по кол-ву меньше 16 в боян бы их не поставил- по шиту выше 60А выходят за границы SOA (границы безопасной работы) (рис13), оптимально 35-40А на корпус
у G4pc50S граница SOA до 130А (рис12)
могу ошибаться, но последние "монументальнее" выглядят по характеристикам

[sarmat]

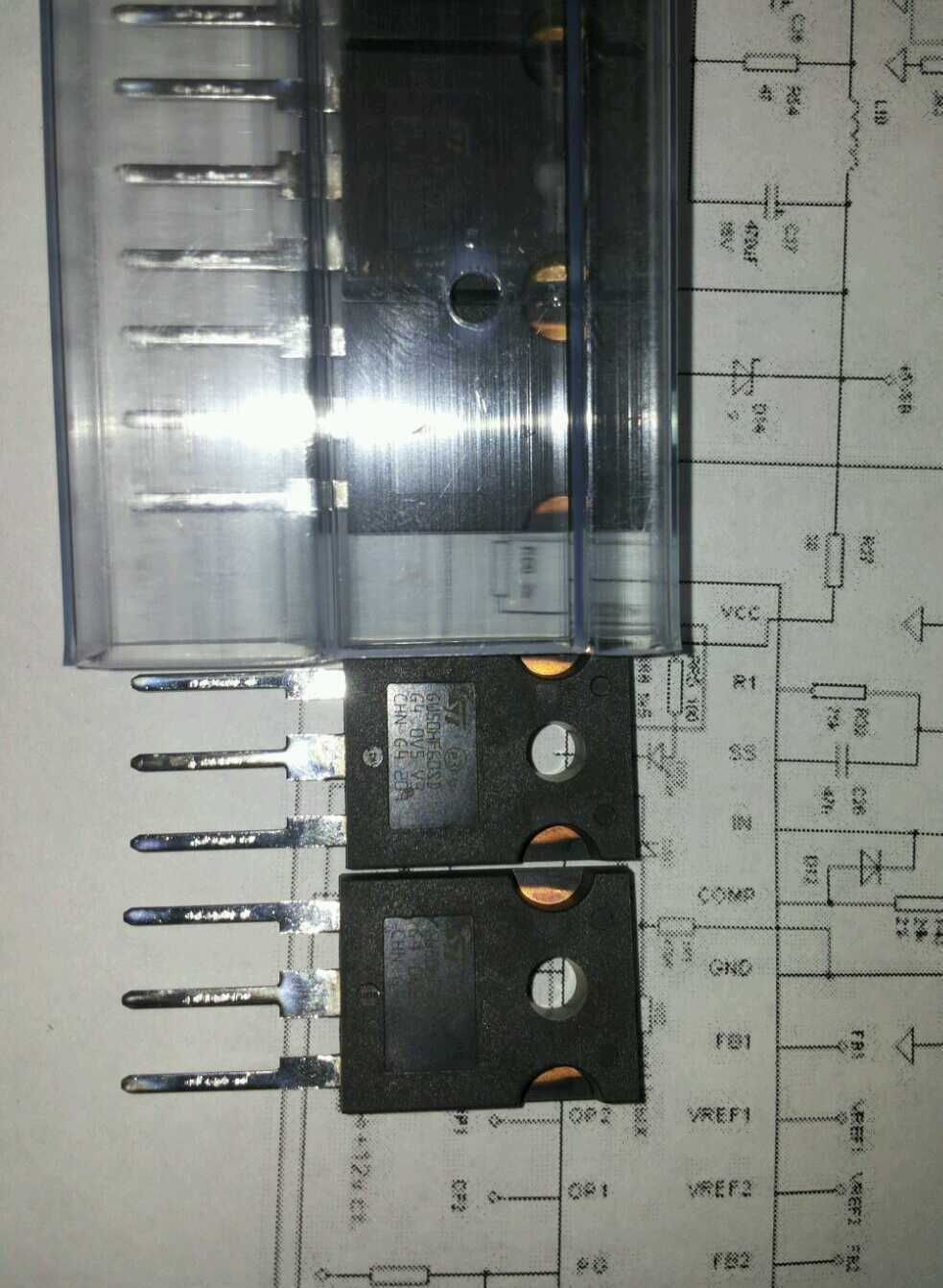

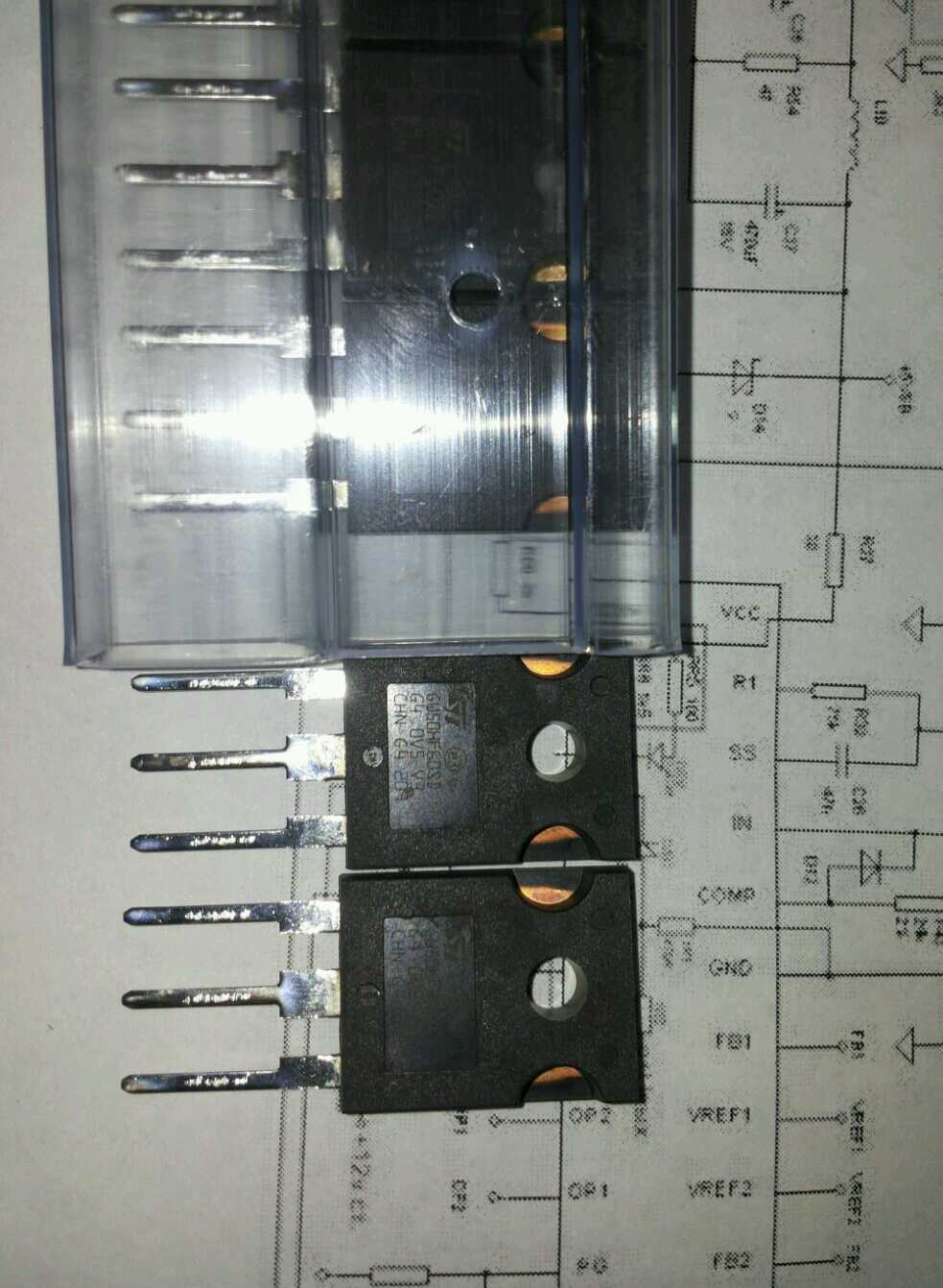

Пришли stgw50hf60sd из Элитана.

[sarmat]

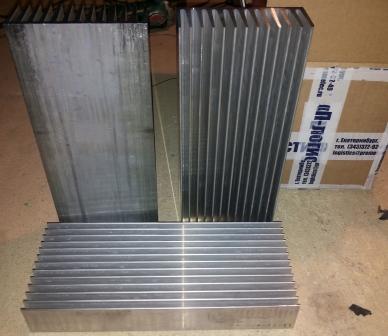

Приехали радиаторы, можно и баянить
