Апгрэд "СВЕТЛЯЧОК"

[shaserega]

тогда обьясните, на какой переключатель то что обведено

[dik01]

Переключатель режимов сварки если я правильно увидел на таком маленьком рисунке .Это может быть та же АТИНИ.

[Chir-OFF]

Эти выводы идут на PWM3B.Такой же алгоритм режимов сделан на Тини 2313.

[shaserega]

возник еще один вопрос, на схеме 14 вывод атмеги16 соединен с 21выводом pwm, а на плате с 14 выводом пвмки? И еще непонятно куда на плате
подключается 21 вывод пвмки?

[shaserega]

разобрался с выводами, спасибо всем откликнувшимся.

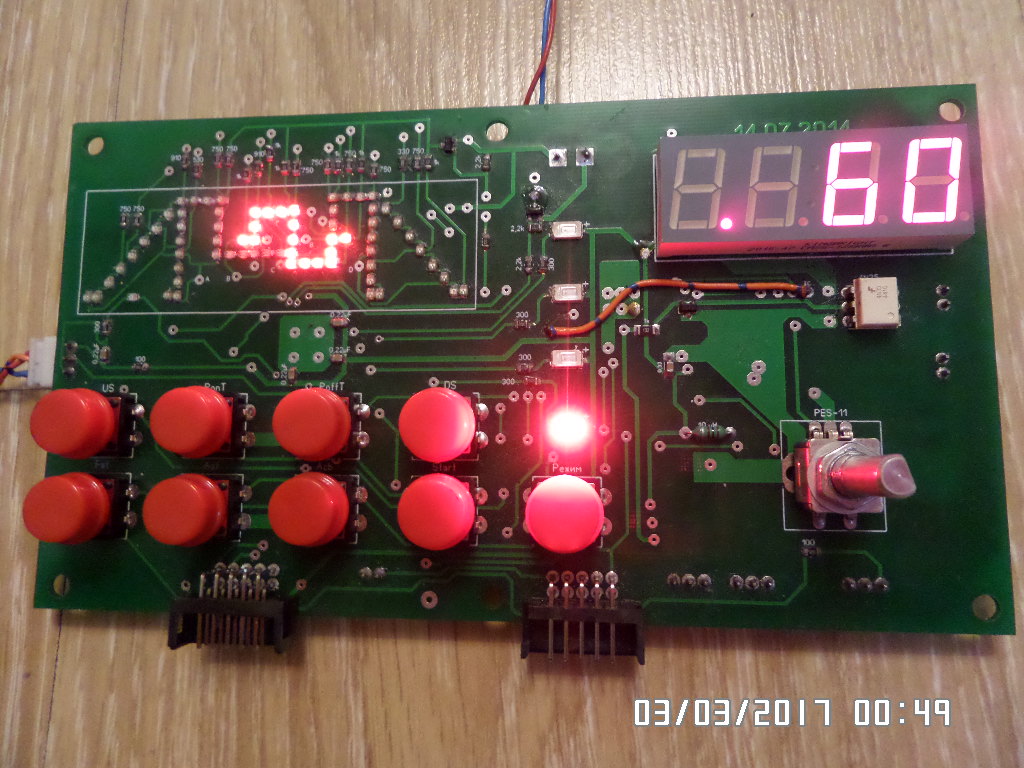

Запустил своего светляка, печатку и схему правил, все сегменты, во всех режимах светят правильно, кроме режима АС- не светится вертикальный столбик, в остальных режимах светится

[shaserega]

какие будут предложения, что бы заставить светиться, давайте уже общими усилиями доведем светлячка до ума

[Chir-OFF]

Здоров.А у тебя те же сегменты не горят как у меня?Пока нет людей откликнувшихся о правильной работе.Я пробовал другую прошивку-те же яйца.Походу если уважаемый Петрович решит помочь в этом деле,будет толк.

[ROMA]

Ребята ну выкладывали уже рабочие схемы ,прошивки , лэйки в теме апгрэйда . на моей все сегменты горят . До прошивки с лэйкой пока не доберусь , могу пофотать печатку покрупнее .

[виктор76]

всем доброго времени суток,ищите косяк в плате или в деталях,все работает!

[shaserega]

если бы, был косяк в плате или в деталях, то в остальных режимах тоже бы не работало, а не работает только в АС режиме, склоняюсь к прошивке. У кого фурычит скиньте плату и прошиву, если не сложно
