Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[виктор76]

да не нормалыно не перевернул

,,,,,хотя щас проверю

[sarmat]

Я давал снимок осциллы на входе Ирки...там перевертыши....посмотри еще раз у себя , на входе Ирки, если всплески идут, то через 100 Ом (на сигнальный щуп)...скинь сюда снимок, пожалуйста...

[sarmat]

Если перевернутые импульсы, то ТГР нормально работать не будет

[виктор76]

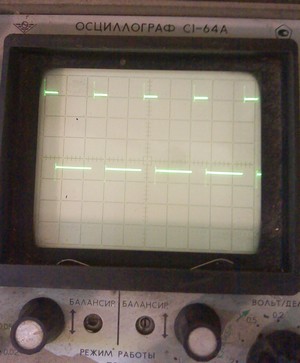

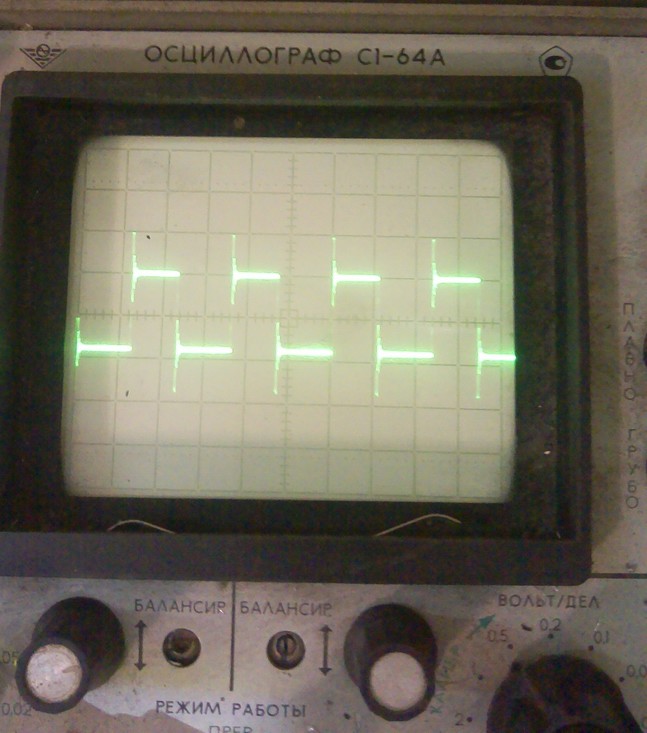

на сцилографе правда стояла полярность в минус,но при переключении ни чего не помялась,вот осцилки с ПВМ

[sarmat]

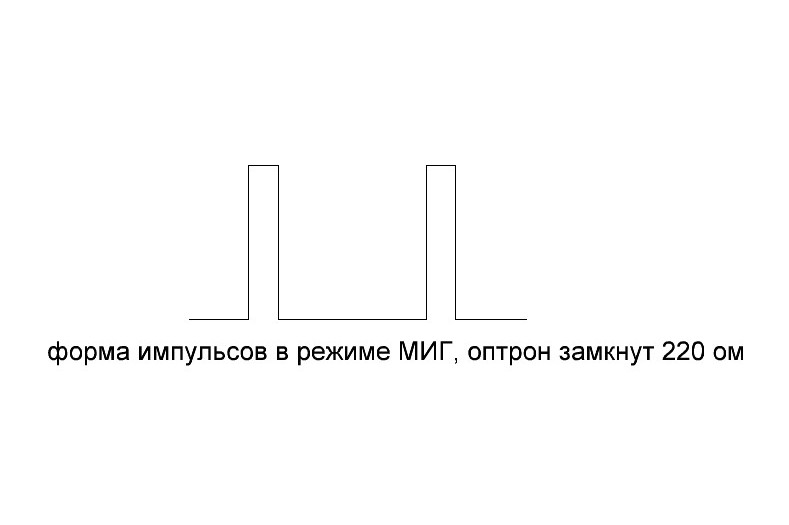

Проверь в таком режиме...у меня короткие импульсы смотрели вниз

[sarmat]

у тебя нормальные импульсы....а прошивка 304? У меня импульсы были только на одном выходе ПВМ

[виктор76]

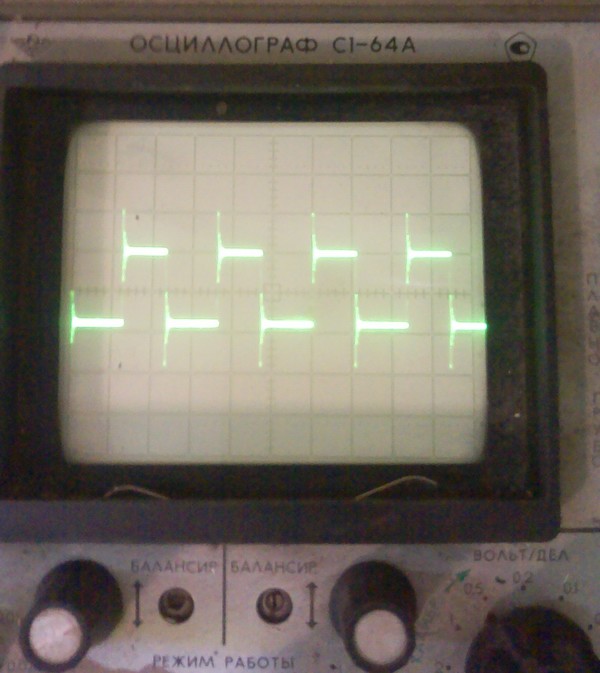

резистор 100 Ом помог ,СПАСИБО!,буду щупы смотреть,вот осцилка ММА ,прошивка 304 ,все с первой страницы ,пока не чего не правил,корпусом занимался

[Chir-OFF]

виктор76 походу с оцилом не то(или щупом),попробуй откалибруй прибор,на входе или выходе 2110 импульсы должны быть намного чётче и без колебалки.На счёт PWM316 тоже писал,что типа шьётся а ничего не светится,заказывал это дерьмо с алиэкспрес,узкоплёночные вместо двух 3В засунули её!Потерял деньги и время
Если надо скину какие у меня импульсы(если найду )

[sarmat]

Я уже собрал новую плату управы, она ждет ПВМ с буквой. Сейчас на старой поменяю проц (не люблю это дело, сороконожек выпаивать) и посмотрю что это даст. Просто интересно, может в самом процике шим хурмит.

[виктор76]

я заказывал в ЧИП и ДИПе у китайцеФ я бы не рскнул ,идет долго да и из десятка одна нормальная ,в инете видео полно по етому поводу
