Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

kamilovich
Сообщения: 147
Зарегистрирован: 11 ноя 2009, 05:00

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

Сообщение kamilovich »

Вопрос к sam_soft для начала
Варисторы JVR-20N471K http://anyfuse.com/Varistor/N20%20TYPE.htm в DC-AC сгодятся ?
Для ТГР колечко К32х16х12 2000НМ и для ТТ К20*12*6 М2000НМ подойдёт? Про альсифер вроде понятно.
Как и чем мотать силовой транс?
Применение конденсаторов MKP 2*0.47 в косом обязательно или желательно?
Аватара пользователя
sam_soft
Сообщения: 1523
Зарегистрирован: 30 окт 2009, 22:27

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение sam_soft »

kamilovich писал(а):Вопрос к sam_soft для начала
Варисторы JVR-20N471K http://anyfuse.com/Varistor/N20%20TYPE.htm в DC-AC сгодятся ?
Для ТГР колечко К32х16х12 2000НМ и для ТТ К20*12*6 М2000НМ подойдёт? Про альсифер вроде понятно.
Как и чем мотать силовой транс?
Применение конденсаторов MKP 2*0.47 в косом обязательно или желательно?

З.Ы. 2 Петрович с паролями разобрались? Можно вопросы задавать САНЁК?
1. варисторы на 470 вольт 1 ватт пойдут.
2. колечки тоже пойдут. Я ниче не ломал и не клеил. ТГР кажется всетаки 16 витков а не 14 в 4 провода МГФТ. В общем попробуй сколько влезет до упора.
3. Силовай транс мотался слоями 2-1-2-1-2. Все слои из провода 1.3 в паралель но не в жгут. Каждый слой - это полное число витков. Потом соотв. слои в паралель. Сколько сможеш впишнуть в каждый слой столько и пихай.
4. МКР жылательно. Ну если уж ниче толкового нету, то ставть 73-17 1 мкф и в паралель сним рядом пару штучек 78-2 по 0.015 - 0.022 . Одиночка 73-17 греется заметно.
I'll be back
САНЕК
Сообщения: 115
Зарегистрирован: 20 ноя 2009, 04:57

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение САНЕК »

Всем привет!Вот по БП.Конвертировал в ворд,а то не у всех PI Ex есть.Мощность взята с запасом,т.к. планируется ставить без обдува.
Плата индикацыи сделана под ММА ТИГ,под ММА ТИГ МАГ на днях переделаю-выложу.
Вложения
ac-dc.zip
(43.66 КБ) 3778 скачиваний
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Petrovich »

САНЕК писал(а):...Конвертировал в ворд,а то не у всех PI Ex есть...

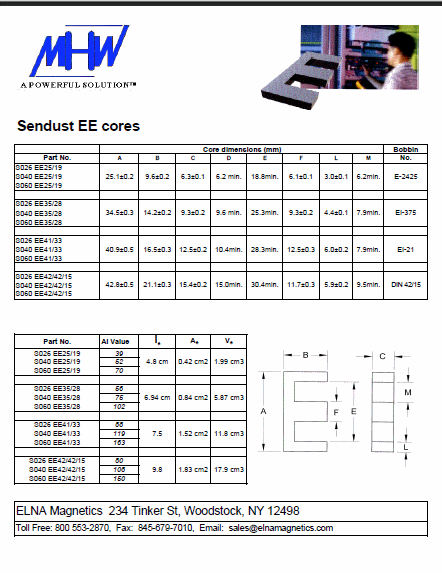

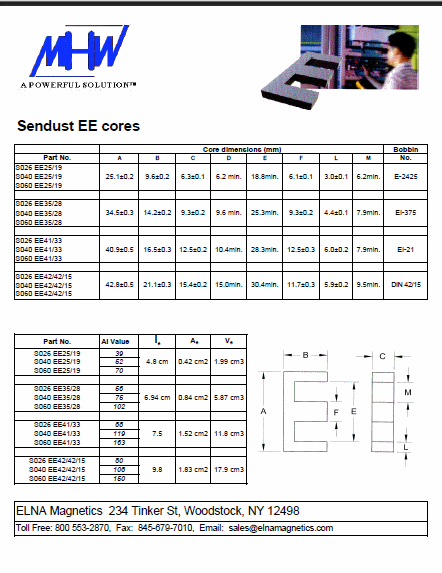

Поискал этот седечник EE35/28. Экзотика, ЧипДип и Платан не дают. По нашему получается Ш9,3х9,3. Ширина 35, высота 28. Прикинул со штангелем, вроде как от АТХ самое то, с запасом.
По поводу зазор =0 как-то не стрёмно?
Прилагаю, что нашёл.
Вложения
САНЕК
Сообщения: 115
Зарегистрирован: 20 ноя 2009, 04:57

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение САНЕК »

Чуть не так.Смотрим сечение сердешника(хорошо видно в 6м эксперте).Это комповский БП,т.к. 35 там только высокие,то нам подходит EI33.Тот же х.. только в профиль.Зазор указан в расчетах,LG 0,287 mm Расчетная длина защитного зазора
Ну и проверяем расчетную индукцию.
Мож не понятно об"яснил-спрашивайте.
kamilovich
Сообщения: 147
Зарегистрирован: 11 ноя 2009, 05:00

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение kamilovich »

Я сразу гуглить начинаю в таком случае.
Нашёл кажется на microchip.ru

Код: Выделить всё

AWG=American Wire Gauge standard

Gauge Diam   Area      R     I at 3A/mm2
 AWG   mm     mm2    ohm/km     mA
 46   0,04  0,0013  13700      3,8
 44   0,05  0,0020  8750       6
 42   0,06  0,0028  6070       9
 41   0,07  0,0039  4460       12
 40   0,08  0,0050  3420       15
 39   0,09  0,0064  2700       19
 38   0,10  0,0078  2190       24
 37   0,11  0,0095  1810       28
      0,12  0,011   1520       33
 36   0,13  0,013   1300       40
 35   0,14  0,015   1120       45
      0,15  0,018   970        54
 34   0,16  0,020   844        60
      0,17  0,023   757        68
 33   0,18  0,026   676        75
      0,19  0,028   605        85
 32   0,20  0,031   547        93
 30   0,25  0,049   351        147
 29   0,30  0,071   243        212
 27   0,35  0,096   178        288
 26   0,40  0,13    137        378
 25   0,45  0,16    108        477
 24   0,50  0,20    87,5       588
      0,55  0,24    72,3       715
      0,60  0,28    60,7       850
 22   0,65  0,33    51,7       1,0 A
      0,70  0,39    44,6       1,16 A
      0,75  0,44    38,9       1,32 A
 20   0,80  0,50    34,1       1,51 A
      0,85  0,57    30,2       1,70 A
 19   0,90  0,64    26,9       1,91 A
      0,95  0,71    24,3       2,12 A
 18   1,00  0,78    21,9       2,36 A
      1,10  0,95    18,1       2,85 A
      1,20  1,1     15,2       3,38 A
 16   1,30  1,3     13,0       3,97 A
      1,40  1,5     11,2       4,60 A
      1,50  1,8     9,70       5,30 A
 14   1,60  2,0     8,54       6,0 A
      1,70  2,3     7,57       6,7 A
 13   1,80  2,6     6,76       7,6 A
      1,90  2,8     6,05       8,5 A
 12   2,00  3,1     5,47       9,4 A
В настройках PIExpert надо включить единицы измерения SI, тогда в следущих разработках диаметр провода будет указыватьсяв мм

З.Ы. 2 Petrovich Вставить список в удобоваримом формате получилось только через code
list удаляет все лишние пробелы.
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Petrovich »

Ну вот, теперь понятненько.
САНЕК
Сообщения: 115
Зарегистрирован: 20 ноя 2009, 04:57

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение САНЕК »

Вот тоже самое.
Вложения
AWG.rar
(2.83 КБ) 2721 скачивание
kamilovich
Сообщения: 147
Зарегистрирован: 11 ноя 2009, 05:00

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение kamilovich »

2 САНЕК
Спросить хочу почему не запитал 15в сразу с ТОРа?
И ещё для HCPL3120 18в 0.1А разве недостаточно?

З.Ы.Управу переделанную с ММА не делал ещё?
Надеюсь я не шипко наглый :D
САНЕК
Сообщения: 115
Зарегистрирован: 20 ноя 2009, 04:57

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение САНЕК »

Управу не запитал,потому,что мало пинов у каркаса транса.Два отвода проводами,их вроде видать.
18в 0.1а достаточно,просто я уже постил,дежурка с мозгами будет герметично(на сколько возможно)закрыта.И греть деталюхи не хочу.БП гонял с мозгами и в нагрузке 18в резюки-холодный как труп.
Управу с ММА-она та же,только коммутация переключателя чуть другая.На днях сфоткаю.
