БП сварочного инвертора.

[Petrovich]

Все вопросы по БП здесь. В личку желательно не писать.

[PAVEL]

Петрович, по виткам транса АТ немного не согласен. Т.е. мастерил блок питания на 26-29в, на форуме писал. Количество витков вторичной обмотки у меня почему-то вышло 12+12витков. При 14+14витках на выходе было 50вольт или около, поэтому витки убавил и транс намотал на колечке, так же cделал отвод для 12вольт 8 витков.

[Petrovich]

Петрович, по виткам транса АТ немного не согласен.... вышло 12+12витков. При 14+14витках на выходе было 50вольт или около, поэтому витки убавил и транс намотал на колечке, ....

Всё зря, и на колечке в том числе. Вы не поняли главного.
А главное там дроссель, до дросселя кондёры ни-ни.... Витков надо бы не уменьшить, а увеличить. 14 получилось на пределе при 3-х амперах стабилизация начинается при 150 вольтах в сети.
Действительно, если без дросселя, мы получим практически двойное напряжение. Так оно и происходит в АТ блоках. Там микросхема питается от 12-и вольтовой обмотки, но до дросселя от отдельного диодика и кондёра. При этом на ней 27 вольт.
Но без дросселя скважность будет 50% на рыло, т.е. транзисторы практически всегда открыты, в общем Бах рядом. С дросселем, как и в сварке, скважность уменьшается вдвое, по крайней мере к этому мы должны стремиться подбирая витки.
Вспомните для примера сварочный транс. При соотношении витков 3/1 мы легко получаем и 14 и 20 вольт. Амплитуда напряжения до дросселя при этом всегда одинаковая, 100 вольт. Меняется только скважность.

[PAVEL]

.... Витков надо бы не уменьшить, а увеличить. 14 получилось на пределе при 3-х амперах стабилизация начинается при 150 вольтах в сети.

Петрович Спасибо! дошло ,у меня точно без дросселя было на макете

[Evgeniy-free]

Собирал подобную схему блока питания, очень неплохая и получается довольно мощная. У меня только на 350 ватт конфигурация АТ для подачи и подогрева СО2.
Вопрос к Петровичу, как он ведёт себя при срабатывании защиты (дёргается или полностью отрубается), в режимах АТ и АТХ???
Я хотел применить его для питания всех частей сварки, но скажем, зимой протяга может замёрзнуть и ток превысит защиту, тогда он начинает дёргаться (напряжение в два раза ниже на выходе) и силовой части конец!

[Petrovich]

...Вопрос к Петровичу, как он ведёт себя при срабатывании защиты (дёргается или полностью отрубается), в режимах АТ и АТХ???..

Если питать микросхему, как в АТ, то дёргается, но это не приводит к аварии. Если как на схеме, то просто плавно переходит в токовый режим. Подбор защиты резистором R9. Напряжение подбираем резистором R16.

[Evgeniy-free]

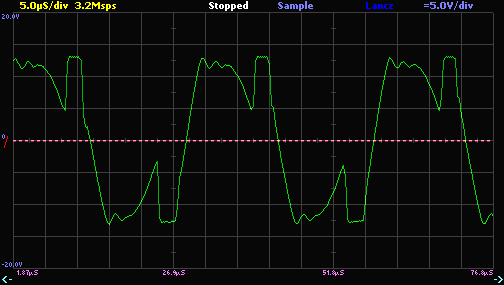

Может кому-то будет интересно и полезно увидеть осциллограмму ключей КЭ.
Сам по незнанию долго искал как она должна выглядеть на холостом ходу! Эта с какого-то форума, но у меня почти такая же, только поровней (видимо индуктивность рассеяния меньше).

[Petrovich]

При испытаниях дважды вылетал оптрон. Поэтому на схеме появился резистор R20 на 82 ома.

[PAVEL]

Прочитал и пришол к выводу что DC-DC надёжней

[Petrovich]

Прочитал и пришол к выводу что DC-DC надёжней

Не так всё страшно, просто это надо учитывать. ТОП-250 легко и просто выводится на ток 0,5 Ампера. Реле 0,1+0,7 тигр+проц с индикацией 0,2, вот тебе уже и отличная стабилизация, вот тебе и Ампер. А ради чего возвращаться в 60-е с этими килограммами?
