Осцилятор к косому мосту

Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Осцилятор к косому мосту

Сообщение Petrovich »

Komrad писал(а):...Вы же сами писали, только кнопкой на горелке щелк-управа виснет или модуля выбивает. Там должно быть 47 нан.
С выбиванием вроде разобрался, пока не зарекаюсь, позже отпишусь. В общих чертах всё зло от кнопки, а точнее от её реализации. Пока только могу написать, что один из проводов я соединил с корпусом, корпус заземлён, и вроде пока ок.
Sam_soft писал(а):... рост общей емкости на вых для источника тока это не есть гуд - для источника тока коим является и ТИГ и ММА , емкость на вых - это зло и ей самой несладко приходится
Вот это пока для меня спорное утверждение, но я не упрямый, время может изменить моё мнение. Испытания покажут. Пока сварщик оч доволен, варит лучше, причём значительно чем то, что у него сейчас.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Осцилятор к косому мосту

Сообщение Komrad »

Варит аппарат действительно отлично, это неоспоримо. Насчет того, где и что должно быть установлено - практика критерий истины. Я лишь процитировал Автора. :)
Аватара пользователя
Customs
Сообщения: 499
Зарегистрирован: 20 дек 2009, 20:18

Re: Осцилятор к косому мосту

Сообщение Customs »

Сменил я конденсатор с 0,22мкФ на 0,047мкФ, стало лучше, но результат меня не слишком порадовал. Затухающие колебания остались. Решил параллельно между общим проводом и выходными обмоткам дросселя включить два шустрых диода в обратном направлении относительно выходного напряжения. Помогло. Осциллограммы стали похожи на осциллограммы от Komrad и полумост АС стал меньше греться. Завтра попробую поварить, может и провалы при сварке исчезнут?
А ларчик то просто открывался.
Вложения

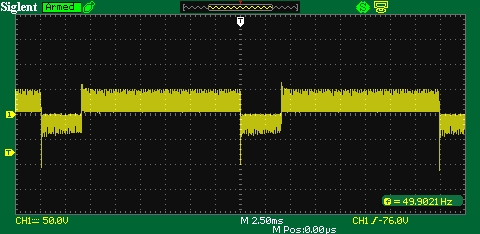

Было
Было
Стало
Стало
J-Tec
Сообщения: 212
Зарегистрирован: 30 сен 2012, 19:07

Re: Осцилятор к косому мосту

Сообщение J-Tec »

Подскажите какую лучше собирать поджигалку?
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Осцилятор к косому мосту

Сообщение Komrad »

В моем аппарате поджигалка по первой схеме, работает без нареканий скоро год, и менять ее не собираюсь. Все обслуживание сводится к тому, что раз в неделю открываю крышку сварника и выдуваю изнутри пыль. У других форумчан с первой схемой были проблемы. Поджигалку по второй схеме не собирал , так что сравнивать и советовать не могу.
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Осцилятор к косому мосту

Сообщение Petrovich »

Komrad писал(а):...Поджигалку по второй схеме не собирал , так что сравнивать и советовать не могу.
Я собирал и первую и вторую и третью. Первая совсем хилая, вторая покруче. Но у обоих один недостаток, быстро деградирует разрядник из-за маленького зазора. Во второй версии зазор 0,15, поэтому чуть лучше. А также стабильность работы зависит от влажности воздуха. В кабинете не работает, дунеш-работает, выношу в гараж - работает. Собрал третью и забыл про проблемму.
Видел 3 промышленных осциллятора, в том числе один из них "Линкольн". У них у всех зазор 0,4 мм, это уже другое дело.
J-Tec
Сообщения: 212
Зарегистрирован: 30 сен 2012, 19:07

Re: Осцилятор к косому мосту

Сообщение J-Tec »

Petrovich писал(а): Я собирал и первую и вторую и третью. Первая совсем хилая, вторая покруче. Но у обоих один недостаток, быстро деградирует разрядник из-за маленького зазора. Во второй версии зазор 0,15, поэтому чуть лучше. А также стабильность работы зависит от влажности воздуха. В кабинете не работает, дунеш-работает, выношу в гараж - работает. Собрал третью и забыл про проблемму.
Видел 3 промышленных осциллятора, в том числе один из них "Линкольн". У них у всех зазор 0,4 мм, это уже другое дело.
Что за третья? Та которая на ИР2153.
какое количиство витков мотать на кольце.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Осцилятор к косому мосту

Сообщение Komrad »

Третья поджигалка это схема Петровича. У меня сохранена в таком виде:
Насчет количества витков в осцилляторе на 2153. Зависит от магнитопровода, расчитать можно при помощи подходящей проги. Можно взять готовый трансик, как пример пару слов от Customs:
Собрал схему от Sam_Soft на IR2153. Чиркну пару слов о его конструкции может, кому будет интересно.
Трансформатор от преобразователя лампы подсветки вышедшего из строя ЖКИ монитора (размеры среднего керна 6х6 мм), витки 80 первичка (2 секции по 40 витков) 400 вторичка (16 секций по 25 витков), немагнитный зазор термобумажка от чека с банкомата. Зарядный резистор вместо 13 кОм 112 кОм. Разрядная емкость 0,033 мкФх1600В. Материал разрядника с одной стороны вольфрам, а с другой кусок надфиля. Дуга в разряднике горит устойчиво и без затыков. Трещал непрерывно наверное с пол часа все нормально. На чистом вольфраме у меня не получилось стабильного горения.
Испытания разрядной емкости проводил с использованием диода ES2D на 200В в качестве смертника - остался жив.
Вложения
Осцил_IRG7.rar
Печатка
(22.43 КБ) 781 скачивание
Oscil_3.rar
(6 КБ) 823 скачивания
J-Tec
Сообщения: 212
Зарегистрирован: 30 сен 2012, 19:07

Re: Осцилятор к косому мосту

Сообщение J-Tec »

Komrad писал(а):Третья поджигалка это схема Петровича. У меня сохранена в таком виде:
Насчет количества витков в осцилляторе на 2153. Зависит от магнитопровода, расчитать можно при помощи подходящей проги. Можно взять готовый трансик, как пример пару слов от Customs:
Какую ставить замыкающую емкость. если собирать по схеме Петровича
И можно ли заменить IRG7PH35UD на IRG7PH35UPBF
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Осцилятор к косому мосту

Сообщение Komrad »

Транзюки в общем и целом аналоги. Но UD содержит внутри антипараллельный ультрабыстрый диод. По замыкающей емкости, а так-же методе испытания замыкания емкостью ВЧ написано в этой теме.
