Спарка косых полумостов

[egor]

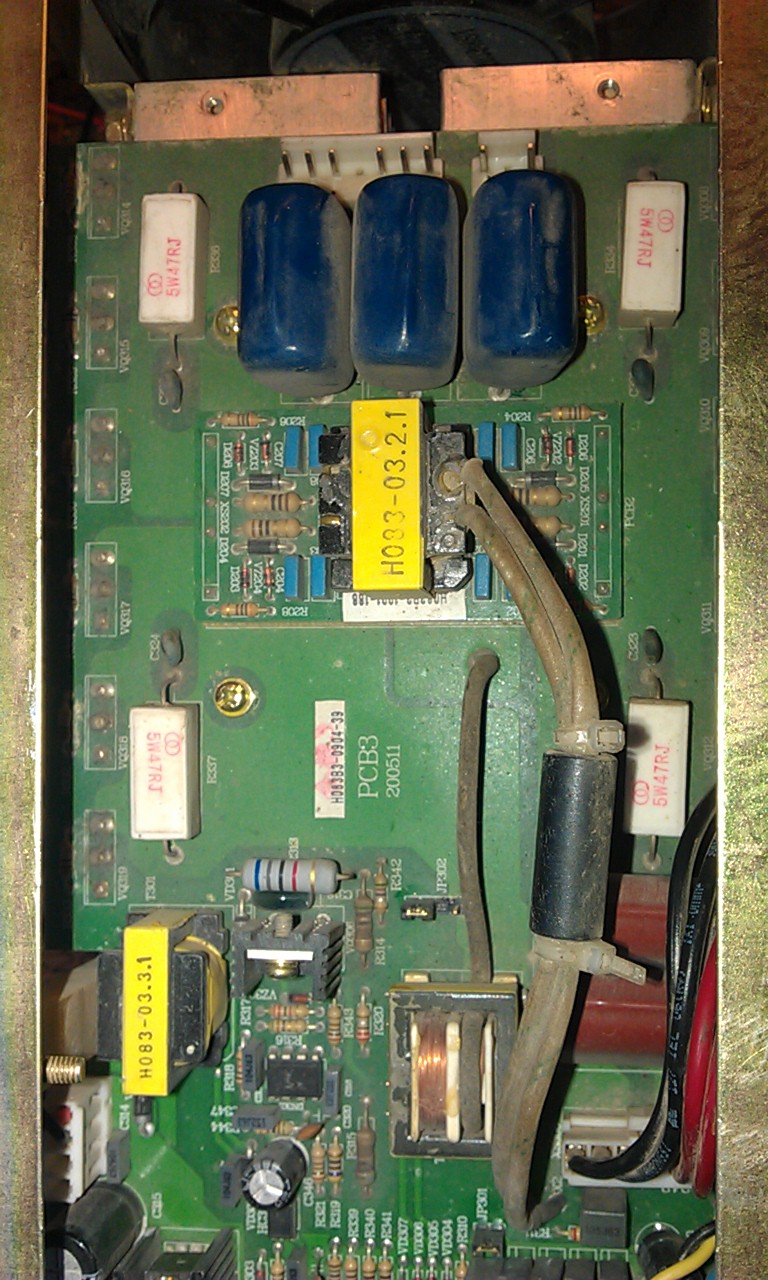

Приобрел себе несколько ММА в разном состоянии - Profhelper, Foxweld. Внутри одно и тоже- (сильно не разбирался) 2 транса, 2 дросселя, похоже мосты

[Komrad]

200 А можно и с косого моста снять. Но у спарки качество напряжения на выходе выше. Красивее.
Если тебе варить током 250-300 А, то тут нужно 3 фазы. Я делал 3-х фазник. Без проблем.
Если ТИГом варить 2-3 мм сталь, то тебе и 150 А хватит.
ТИГер - это DC или АС? В смысле собираешься делать.

200 ампер можно и снимал даже, кратковременно. Больше не накручивал, хотя управа позволяет на ТИГ накрутить задание до 230 А. Очень впечатляет попервах, такая сила в руках.
ТИГер я имел ввиду и ДС и АС.Хочу сделать с несколько другой компоновкой. Но это пока только планы. А то вдруг Егор прав насчет третьей управы...

[PAVEL]

...мне интересно знать для принятия решения: собирать спарку или нет. Дело в том, что подумываю собрать еще один аппарат, но сугубо ТИГер.

Канечно собирать,не важно делают производители аль нет. Им то что, по дешевле впихнуть и навар с этого поиметь процентов 200.Посмотри плюсы.
Последние картинки что у меня появились,это не спарка,мост с кандербалом т.е семейство "BRIMA", да на электриках писали не убиваем.
Вопрос: чем он лучше спарки косых.

[Komrad]

Понял друзья, спасибо. Буду рассматривать спарку в качестве ДС силы.

[дилетант]

Да, а фоток осциллов с шунта не осталось?

С осциллками - прокол вышел. старых не нашёл, пришлось снять заново с косого.
Ещё заморочка- вертикальных участков на осциллограмме не должно быть по определению, видать, наводки

Первая картинка - на балластнике, вторая - при сварке. Ток примерно 200А. Дроссель - 10 витков на кольце диам.57мм, материал 52. Несмотря на наводки -насыщения не видать.

[PAVEL]

Может кто подскаже; какой подходящий DC-DC, скока смотрел не чего подходящего, фирменые подходят но истоят дорого, было бы два, куда нешло можно и купить.
Остановился пока на 3825 по мостовой схеме трасиков 4 штуки, разделёных ёмкостиной.

[amator459]

Может кто подскаже; какой подходящий DC-DC, скока смотрел не чего подходящего, фирменые подходят но истоят дорого, было бы два, куда нешло можно и купить.
Остановился пока на 3825 по мостовой схеме трасиков 4 штуки, разделёных ёмкостиной.

PAVEL, ты чего куришь?
Или челябинские мужики такие суровые, что сигарету с фильтра курят? Хотя, нет.

[PAVEL]

PAVEL, ты чего куришь?
Или... Хотя, нет.

Выше в сообщении картинка и это [url] viewtopic.php?f=4&t=4[/ url]

[шумный]

PAVEL приветствую!
Посмотри, может подойдет стр.199 тема Апгрейд блока управления...
мое сообщение от 26.12.12 время 10:23 схема питателя оптопар.
Буду рад если смог помоч.

[PAVEL]

Шумный, приветствую Вас!
Да я это видел. Тут каждая плата на свой драйвер, а в моём варианте толь трансики, на каждый драйвер свой. Задающий у них общий. Посмотрю ещё может Тгр лучше будет.
