там все просто UFB200FA40- 115А на каждый диод в шите..по одному диоду в + это почти критические токи- я считаю по-русски без кзапEvgeniy-free писал(а): Одно не понятно почему верхние сборки диодов сдвоены, там два диода на 200А каждый, почему не применить одну сборку сверху и снизу!?
Так и я об чем. Средняя точка может быть и минусом в паре с верхними диодами, верхним ИГБТ, и верхней обмоткой транса. И так-же может быть и плюсом в паре с нижними ИГБТ, диодами и нижней обмоткой. С этого места и стартовал мой вопрос насчет плечей и сечения. Может туплю - извините.Evgeniy-free писал(а):Средняя точка силового транса может быть и минусом (в паре с верхними диодами и подключением через верхний ИЖБТ), а может быть и плюсом (в паре с нижними диодами и подключением через нижний ИЖБТ)
Спасибо за ответ.sam_soft писал(а):Все верно, обе обмотки работают одинаково.
Комрад, это двухполупериодный выпрямитель а не однополупериодный как в косом, с моста нужно снимать нагрузку симметрично (т.е с двух полуобмоток трансформатора), иначе перекос со всеми вытекающими последствиями.Komrad писал(а):Так и я об чем
Запамятовал, давно даташит читал, думал каждый диод на 200А.egor писал(а):там все просто UFB200FA40- 115А
все это "маркетинговые" ходы. STTH6003CW тоже 30А на каждую ногуEvgeniy-free писал(а): Запамятовал, давно даташит читал, думал каждый диод на 200А.
Дык а в чом проблема ? Идеялогия остается таже как и у соседа. Практика показала что это нормальный подход. Макс очистка 100 ампер. Нет смысла портить вольфрам ЕР. Потому, Баюн на нижни ключ, по сх , в два раза тоньше чем на верхни. По диодам видать же, где какой толщины баюн требуеца.Komrad писал(а): Добавлю. Понятное дело, если ставить модули - большой разницы нету какие там где плечи, можно балансом накрутить, горелку перекинуть . В баяне разница в количестве транзюков в плечах сварки и очистки. Собственно, потому и спросил.

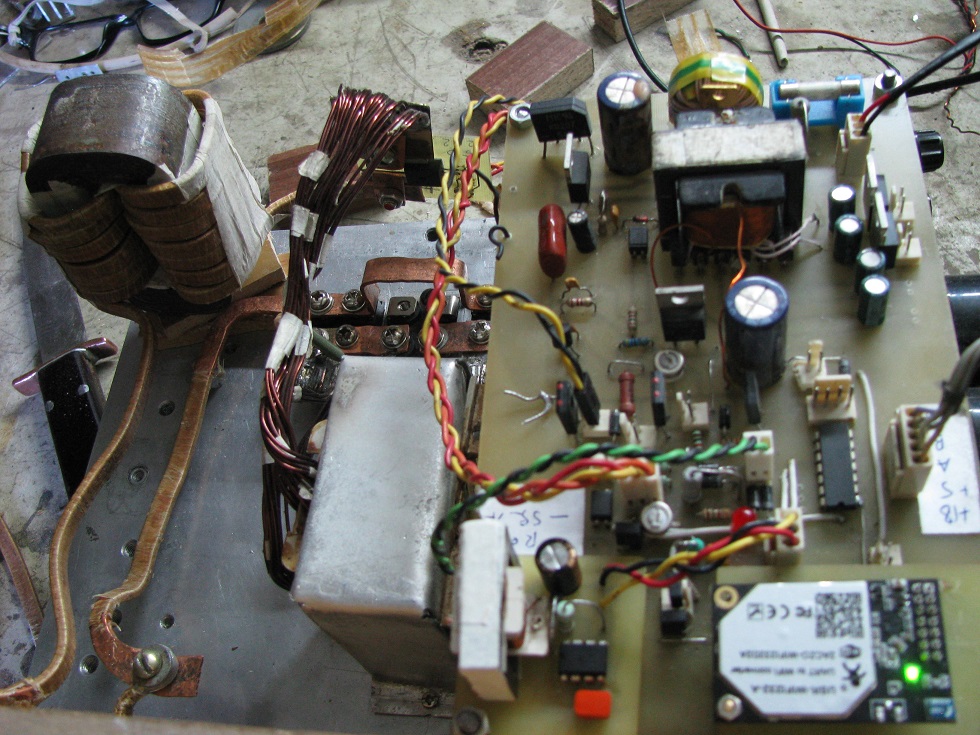

. За ответы спасибо. Силу ДС развел в основном - когда придут детали, подрихтую под размеры более точно , входную плату возьму с преридущей машинки с мин. изменениями. Собирать буду не спеша...
