Лабораторный импульсный БП, 3 - 12В, 50А

[Александр]

Есть идеи!?

[Александр]

Скоро начну проектировку ИБП, с возможностью регул вых напряжения от 3В до 12 -14В, и вых током до 50А. У кого нибудь есть какие предложения? Может кто собирал?

[Александр]

Первый вариант: Нестабилизированный ИБП на ir2153 + irf740 - выпрямитель со средн точкой на mbr20100 - регулируемый последовательный стабилизатор последовательного типа на uc3842, irf3205 и разрядный диод Шоттки sbl3040...

[egor]

У кого нибудь есть какие предложения? Может кто собирал?

на радиокотах делают такое зарядное

[with]

Сам коплю деталюшки на подобное изделие. Только у мене напряжение до 40 В а ток не более 30 А. Первичная силовая часть будет выполнена по косой схеме, в виду того что косая схемотехника самая дубовая и надежная. Выходная силовая часть предполагается на основе чопера. Управляться это хозяйство будет с обеих сторон процом из семейства STM32. С первичной стороны грубая подстройка, с вторичной стороны - тонкая.

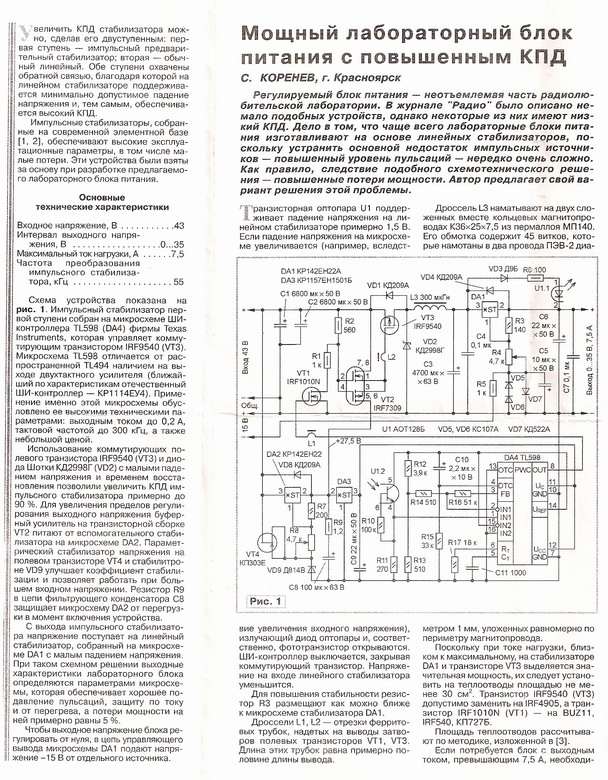

Теснится в мыслях также идея поданная еще моим товарищем о совмещении импульсного источника с линейным стабилизатором, где в качестве активного линейного регулятора используется полевик, работающий в активном режиме.

Кстати работу такой схемотехники моделил гиратор, вроде даже работало

[optopara2]

Я бы делал 1,5-24В , или даже 1.5-60 Вольт . Так как часто надо бывает и 15В и 24 В.

[with]

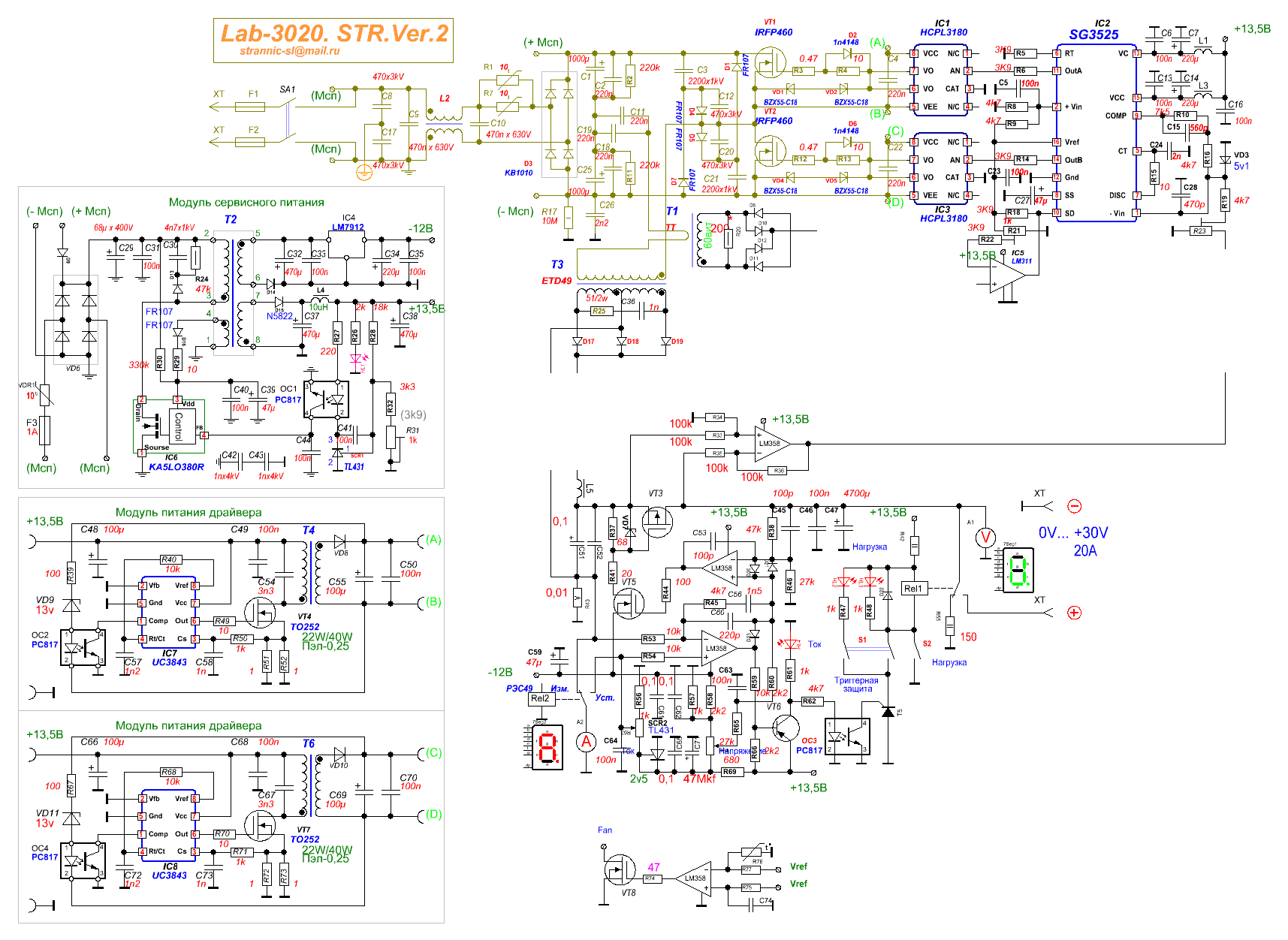

Как вариант - большой динамический диапазон можно обеспечить съемными модулями, где выходной вторичный стабилизатор реализован в виде сменного блока. А первичная сила чтоб была одна и унифицированная. Соответственно различные модули .. под разные пределы и режимы.
Примерно так

[amator459]

...ИБП, с возможностью регул вых напряжения от 3В до 12 -14В, и вых током до 50А. У кого нибудь есть какие предложения? Может кто собирал?

А зачем ток-то такой большой для лабораторного БП? Ампер 10-15 не устроит? Можно было бы легко сделать из компьютерного БП. Какого-нибудь АТХ. На днях занимался подобным БП со стабилизацией тока и напряжения. Переделал microlab 360W. Пока работает. Но вторичка слабовата, в плане напряжения. Если выставлять на выходе 15 В, на токах под 7 А большая просадка. Больше вольта. Перематывать транс неохота. Меньшее напряжение (в районе 10 В) держит хорошо.
