Осцилятор к косому мосту

[exafast]

На видео и фото тестовая модель

Не подумал об этом )
Спс за пояснения.

[valerij 0549]

Добрый вечер!
в схеме sam-soft конденсаторы 4,7х250 вольт какие должны быть, полярные ?
Спасибо.

[hantmaster]

да полярные лектролиты.

[K_L]

А применял кто нибудь в качестве разрядника 2R800TB-8 или ему подобные


[exafast]

А применял кто нибудь в качестве разрядника 2R800TB-8 или ему подобные


Как раз хочу попытаться применить. Вообще, в теме кто-то заводил разговор про Эпкосовские разрядники. Закончилось обсуждение, помнится, тем, что большинство не знало, где их раздобыть.
Есть сомнения насчет того, какой именно выбрать. А именно, - напряжение разряда, т.к. они существуют на самые разные значения вольтажа. Если речь про схему на IR2153 (см. предыдущую страницу), то автором схемы указано напряжение на вторичной обмотке трансформатора 740В. На выходе полумоста должно быть, соответственно, вдвое больше, около 1500В. Разрядники эти есть на 1400В и на 1000В. (ну и <1000 и >1400). Видимо, надо брать какой-то из них (1кВ , 1,4кВ) или попробовать оба и определиться. Мысли пока такие.

[hantmaster]

не занимайтесь не нужными экспериментами!
эти разрядники стоят дорого и НЕТ ВОЗМОЖНОСТИ ПОДСТРОЙКИ!
самодельный разрядник делается элементарно + подстраивается на любой зазор... вольфрам берите синий!

[hantmaster]

вот два зажима из старого совкового клемника эпоксидка формочка из картона фиксировал в формочке тнрмоклеем , вечером сделали , залили на следующий день впаяли и запустили.

[exafast]

Именно "эпкос" - дорогие.. Но есть нонейм, причем даже с той же самой системой обозначения. Стоят на порядок дешевле (раз в 10, да). Но не на каждый вольтаж найдешь их (те, что дешевые).

[K_L]

не занимайтесь не нужными экспериментами!
эти разрядники стоят дорого и НЕТ ВОЗМОЖНОСТИ ПОДСТРОЙКИ!
самодельный разрядник делается элементарно + подстраивается на любой зазор... вольфрам берите синий!

Ну я бы не сказал что 11 гривен это дорого, по крайней мере я заказал на разное напряжение несколько штук.

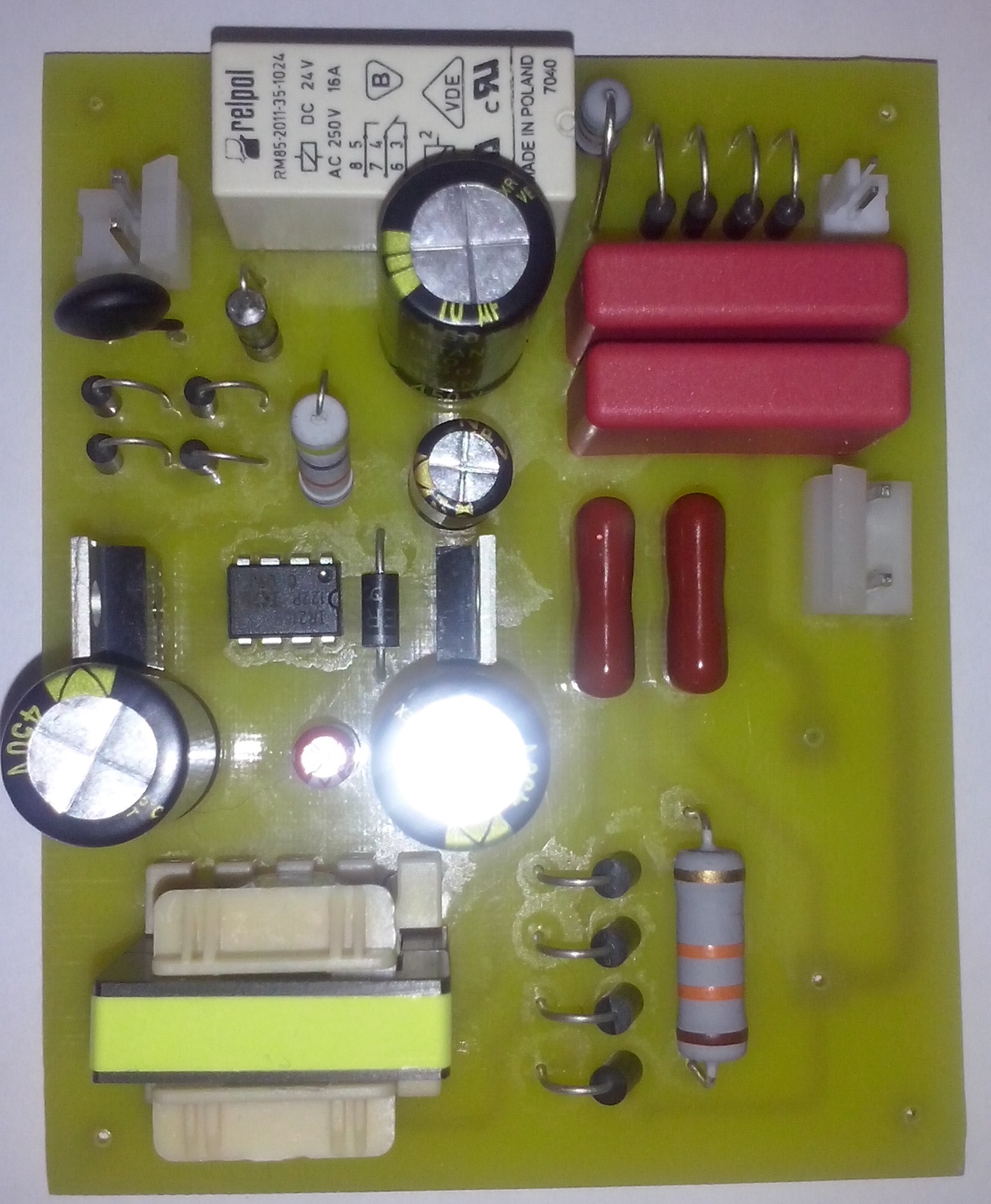

Платка уже готова.

[exafast]

hantmaster, почему именно синий электрод лучше, - ты сравнивал?
