Реанимация древних машин. На фанерке.

[egor]

Уточню, у второго параметра лога "напряжение" два состояния 0 и 32. Сами увидите, когда оптопару подключите

странно, но у меня тож показывал 32- поэтому и затеял разговор

[egor]

Фиг знат, участвует этот параметр в процессе коммутации или нет. Чуйка мне подсказывает, что только ток.

в предыдущей управе было описано так:
при ХХ мост давал постоянку, при возникновении дуги ( какое напряжение??) давал переменку. Меряется оптопарой- сомнений здесь нет?
При "КЗ" непонятно (какое напряжение КЗ?)
в фанерке нет калибровке по напруге- разные оптопары дадут разное напряжение на входе проца...
и какой алгоритм переменки при КЗ не слышал

[Komrad]

в предыдущей управе было описано так:

Здесь не так. Для запуска алгоритма не обязательно иметь дискретные значения напряжения дуги. Достаточно "1". Если в логе 1 по наруге и ток более 5 ампер - дуга горит. Дальше дается команда на пуск переменки.

[Komrad]

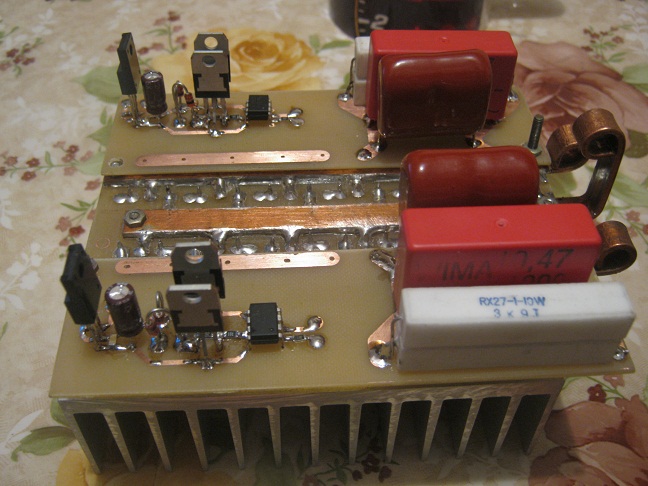

АС полумост в исполнении "протопип" готов на 99%. Осталось впаять затворные резюки и пару кондеров 330 нан. ИЖБИТов 5-4 на плечи ЕН и ЕР соответственно, снизу можно в случае чего добавить кулер. Для коротких забегов и тестов вполне достаточно.

[K_L]

Komrad, а можно на схему посмотреть АС полумоста.

[Komrad]

Схема по ссылке viewtopic.php?f=4&t=199&start=140#p13725.

[Komrad]

Первые опыты с переменкой https://www.youtube.com/watch?v=ac5Gton8wys. Как нибудь решу с дугой. Если все гут - выложу схему и прошиву.

[K_L]

Нарисовал печатку под фанерку, может кому пригодится.
Проверял пару раз, но лучше если у кого будет желание и время прошу перепроверить.

Плата SamSofta_1.lay6

(383.2 КБ) 488 скачиваний

[Komrad]

Если смотреть печатку Автора, Холл на аналоговой земле, пин 24 проца, как и резистор оптрона. Не нашел второй +5 на логику 2110.

[K_L]

Когда рисовал печатку использовал схему из архива MAVR-3, там на аналоговой земле сидел только ТТ, с +5 протупил, исправлю выложу.
