Решил всё же создать данную тему,чтобы избежать путаницы.Управа похожа,но есть нюансы,которые хотелось бы уточнить у создателя
Уважаемый Петрович,буду признателен в вашей помощи, т.к. есть непонятки в индикации на Мега16. На фото все четыре режима,видно засвеченные ненужные сегменты,или неполное их свечение.Где я мог на бедакурить?

[geleon1]

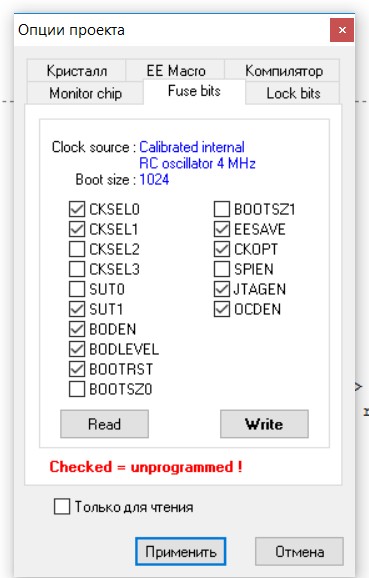

Добрый день.Попробуйте отключить фюз JTAGEN. Если у вас светодиоды подключены порту С который отвечает за джетаг.

[Chir-OFF]

Спасибо за ответ,в понедельник попробую.

[geleon1]

Не за что.

[v.v.]

Всем приветище.Огромная просьба собиравшим светлячка-поделитесь схемой пож.По форуму пособирал что мог,теперь связать надо в кучу.С уважением в.в.

[Chir-OFF]

Схемы как таковой нет,точнее есть,но по пинам меги не соответствует печатки,нужно самому рисовать.Будет время займусь.
************************************************
Далее редакция Модератора от 08.03.2017
Ниже прилагаются РАБОЧИЕ схема, печатка, прошивка и ссылка на видео, в котором демонстрируется работа светодиодной индкации графиков циклограммы. Узел является вариантом управы на той-же AT90PWM3b, материалы по которой и обсуждение в теме "Апгрэд блока управления". В ПВМ-ке на момент съемки залита 304-ая прошивка.
Работу по редактированию, доводке и запуску светодиодной индикации , а так-же съемке видео провел форумчанин shaserega, за что ему Спасибо. Эти же файлы есть на 7-ой странице данной темы, сюда продублированы для удобства.

Видео https://www.youtube.com/watch?v=yzR9nMC ... e=youtu.be

DISPLE-1_Chirr.spl7

(125.35 КБ) 678 скачиваний

Перезалита 20.03.2018 с правками

Displey_v9_my.hex

(45.01 КБ) 733 скачивания

PWM_V9.lay6

(399.56 КБ) 772 скачивания

[ROMA]

Нужно почитать форум " апгрэйд " где-то с 400-ой страницы . Где-то Петрович выкладывал архив на светлячка и правили прошивку на этом же форуме . Плату от Петровича необходимо править . Верить схеме а не плате , это я вспомнил про светодиоды .Мне их добрую половину пришлось перепаивать .

[ROMA]

Схемы как таково нет,точнее есть,но по пинам меги не соответствует печатки,нужно самому рисовать.

Схема есть . Печатка тоже , только надо поправить . По памяти там непонятки с кнопками онтайм и офтайм , нет маски пайки , блокировка шим разведена не на тот пин пвм , выход на п\а не с того пина пвм , светодиоды кое где перевёрнуты нет резюка на градуснике , лишняя дорога с +5 на вход с тт . Кажись всё . Прошивку поправили . Лежит где-то на форуме .

[Chir-OFF]

Мне печатку скинул тов. K_L.Она вроде уже правленая,могу скинуть для обзора...

[v.v.]

Всем спасибо! Буду рад любой помощи.С уважением
