Конструируем DC-AC мост: баяны и модули

[PAVEL]

Привет пацаны!
На счет этого 1,5ke350,но это касалось выбросов в связи с переключением моста на переменке. В своем роде была сделана подстраховка. Конечно на выбросы от СТ ,в какой то мере,и от способа намотки влияние будет.
Для меня понятие было в этом.

[Komrad]

Владимир 47. Я нишиша не понял с ценой. На Пром УА такой модуль почти 8000 грн, что примерно 300 долл. Может Вам в баксах цену выставили? А может там менеджер лошарик? Тогда заказывайте еще, можно нехило поднятся. Это не ирония.

[Komrad]

при питании около 300в должна быть амплитуда 100в. В реале выбросы будут больше. От них и сделана эта защита.

На сколько больше? Какова их амплитуда? При достижении какого значении тока амплитуда выбросов прекращает расти?

Это ж надо на простой вопрос о возможной замене супрессора развести глобальную теорию. Егор, на практике выбросы перестают расти апосля 50 ампер, амплитуда при балансе 20-80 240 вольт примерно, при выключении тока сварки. На очистке меньше. Это на моем конструктиве, а он не сильно кошерный с точки зрения науки в плане длинны токопроводов и остального. Кстати В фанерке не более 180 вольт и там нету диодов и супрессоров. Так что замена 1.5 ке350 на 1.5 ке 400 ничем не грозит. Просто видать , у человека нету 350 вольтового. Делов-то.

[VLADIMIR47]

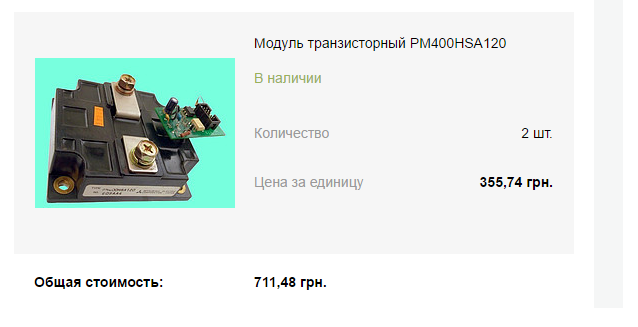

Владимир 47. Я нишиша не понял с ценой. На [url=http://prom.ua/p203460645-pm400hsa120-n ... igent.html?.

Я сам в шоке, но цена в гривнях. Билобы побольше денег я-б скупил все модули что у них есть.

[Komrad]

Вот вроде оригинальный даташит.

По сути вопроса. Смотрел даташит и мне не понятно, почему ШИМ помечен 3 фазы синус. Дальше, напряжение питания
между выводами V1-Vc Оно до 20 вольт, но рекомендуется 15 +-1,5. Входжоне напряжение ON OFF. Очевидно, при подаче между C1-Vc уровня 0-0.8 модуль не пашет, а пашет когда там от 4 до 10 вольт. За 10 я не уверен. Vcc похоже на контроль напряжения, до 800 вольт на выводах С1-Е2. Вывод Е2 скорее всего Эмитер, только тонкий отдельный пин.F0 похоже на вывод ошибки. С SR пока не разобрался.

[Komrad]

)- я высказал свое мнение.
Мое мнение такое- не следует улучшать "костыль", правильнее уменьшать условия возникновения предпосылок его применения

В этом я солидарен с тобой. Мир, Дружба, фройндшафт...

[VLADIMIR47]

Komrad. а что скажите про МДТКИ2-200-12 они у них еще дешевле.

[Komrad]

Бегло: 6 штук надо. На плечи очистки по одному, на плечи ЕН по два из-за тока 200 ампер при 80 градусах. Диод можно обойти...На первый взгляд вполне подойдут.

[VLADIMIR47]

Как относится к этому параметру?

[Komrad]

Как относится к этому параметру?

На сей парам умножаете ток через прибор и получаете Ватты в виде тепла, которые нужно будет отвести охладителями.
