Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
И еще не совсем понятки про калибровку МИГ, балласт 0,2 Ом, и 0,28 Ом достаточно сильно влияют на напругу, и переходя какое то значение сопротивления балласта, но больше 0,1 Ом, напруга уменьшается скажем с 17 вольт до 12 ти.
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
Попробую замеры сделать стрелочным тестером, может на самом деле дело в цифровом.
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
Давайте мы оттолкнемся от того, что в для МАГ_МИГ мы основным параметром задаем НАПРЯЖЕНИЕ, а вот ток зависит от механической составляющей, которую озвучил выше. Напряжение стабилизировано, ток - скорость подачи, вылет.
Ток КЗ - жесткость дуги. Посмотрите ВАХ дуги, именно жесткий участок. ОН идет параллельно оси х, примерно от 80 ампер до 800, при одном напряжении...И вот что будет определять максимальный ток на участке графика... А по Авроре ниче не знаю.
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
у меня по форме такие диоды, но на моих набито 150ebu04/ фэйк конечно, но думаю тоже самое что RURU15060. работают норм в паре паралель, правда один зжёг всё таки по тупости(я их на термо пасту катодами посадил все, но один походу плохо контачил вылетел на больших токах, надо их на токо проводящюю термо пасту садить видимо) у меня сейчас один на прямом и два на обратном на выходе стоят мма до 160 А тянет, не гружу больше, жду посылку.))
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
Напругу управа стабилизит нормально это я понял, и насколько это напряжение управа может чётко отследить и отработать(по нужному алгоритму) это определит жёсткость , но вот с током проблема ПА, я так понимаю что при касании ток должен спалить определённое кол-во проволки и нагреть опр. кол-во метелла, и это кол-во зависит от того что мы накрутили на табло,и как раз ТОК этого момента касания у нас бредит, а скорость подачи определит когда поступит следующая порция. И уже пом мы можем по приборам смотреть среднее знчение тока от всех факторов - подача , установленный ток, ток кз,напруга и тд.Komrad писал(а): ↑08 мар 2017, 23:09Давайте мы оттолкнемся от того, что в для МАГ_МИГ мы основным параметром задаем НАПРЯЖЕНИЕ, а вот ток зависит от механической составляющей, которую озвучил выше. Напряжение стабилизировано, ток - скорость подачи, вылет.
Ток КЗ - жесткость дуги. Посмотрите ВАХ дуги, именно жесткий участок. ОН идет параллельно оси х, примерно от 80 ампер до 800, при одном напряжении...И вот что будет определять максимальный ток на участке графика... А по Авроре ниче не знаю.
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

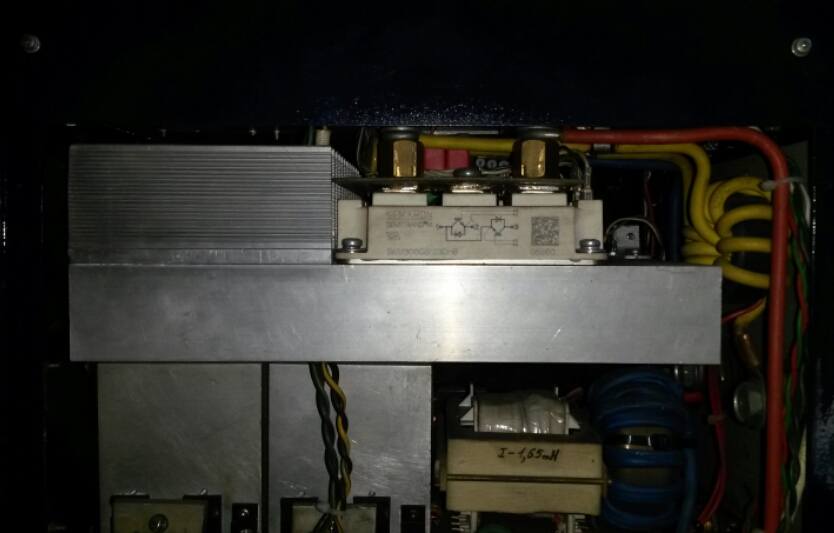

Выкладываю пару фоток,полностью разбирать не стал,работаю пока.Andry писал(а): ↑07 мар 2017, 09:37Можно по подробней.У вас какие радиаторы?На каких токах испытано,сровнить можно с баяном? В какую цену обошлись и чем обусловлен ихвыбор?Да я смортрю там вполне приличные диоды внутри.30EPH06 тоже стоят не менее транзисторов.Можно вашу печатку под модули.Фото есть посмотреть как в железе.
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

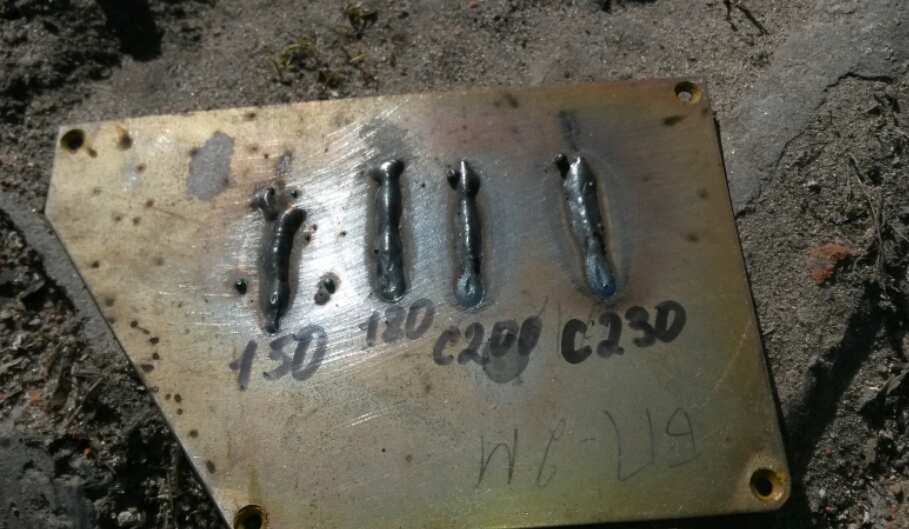

Вчера пробовал ставить параметр "С"150,180,200,230.Напряжение и скорость при этом одно и то же:20В/5.0.Этот параметр работает как ограничитель тока,если ведётся работа с тонким металлом.Соответственно и тонкая настройка нужна,особенно когда будут работы по алюминию.brainmo писал(а): ↑08 мар 2017, 20:24Chir-OFF попробуй ещё раз, поиграйтесь с токами и напругой , и на токе 230а поидее ПОЛУАвТОМАТ, всё разорвать должен на таком токе метал 15- 20мм можно варить.
Komrad Я с этим калибровками уже наигрался сполна и по току и по напряжению, и пришёл к выводу что только ими не обойтись,
на видео, что у вас даже, это видно, ПОЙМИТЕ на токе в 100а и 23в полуавтомат может эту трубку проварить насквозь ,а он еле еле серет а если вольтаж уменьшить , то он ещё сильнее будет гадить.( я примерно такого результата добивался как на видео).
У меня стоит ПА заводской, я метал 1мм варю обычно на напряжении 18в ток 60-70а, если метал двойку тройку варить то можно и до 100А-120 накрутить. но не до 230А , на таком токе в ММА электрод 4мм разлетается в пух и прах. что будет с проволкой в 0.8
Может быть мне всё это кажется и я думал что на новой управе этого трабла нет , но вот видио больше как раз убедило меня, что и в новою управу эта трабла перешла.
Re: Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

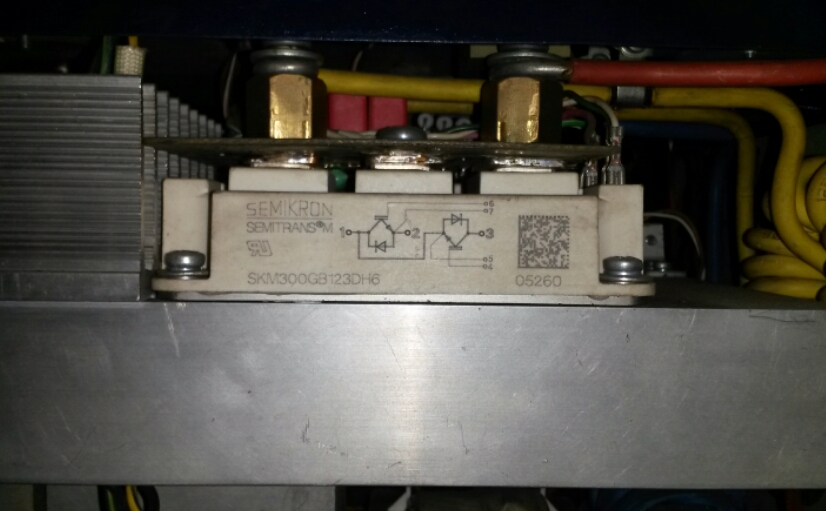

ОГО вот это модуля мощные, я тож думал семикрон заказать, но у них Vsat высокое , Как они греются при работе с таким Vsat?Выкладываю пару фоток,полностью разбирать не стал,работаю пока.
Ещё бы на 15в посмотреть что получается, так как при снижении напряжения реальный ток почему то падает очень сильно.Вчера пробовал ставить параметр "С"150,180,200,230.Напряжение и скорость при этом одно и то же:20В/5.0.
