Конструируем DC-AC мост: баяны и модули

[egor1]

1.все керамику ставять
2. если не жалко денег то Виму.а так СВВ81

[Komrad]

А у меня 2 вопроса по баяну: 1) резистор в снаббере (100ом х 20вт) кто какой использовал?
2) И аналогичный вопрос про конденсаторы снаббера ??

На сегодняшний день так и осталось

[svin66]

А вот еще вопрос... В умных книжках рекомендуют разделять силовую землю и землю от драйверов затворов баяна. Т е землю драйверов подпаивать прямо к ножкам эмитеров, а шина живет сама по себе... А вот смотрю на фотки в галерее и не вижу, чтоб кто то так делал. Или не стоит заморачиваться- все и так работает путем？

[Chir-OFF]

Думаю не стоить выдумывать,всё по схеме,и всё работает.

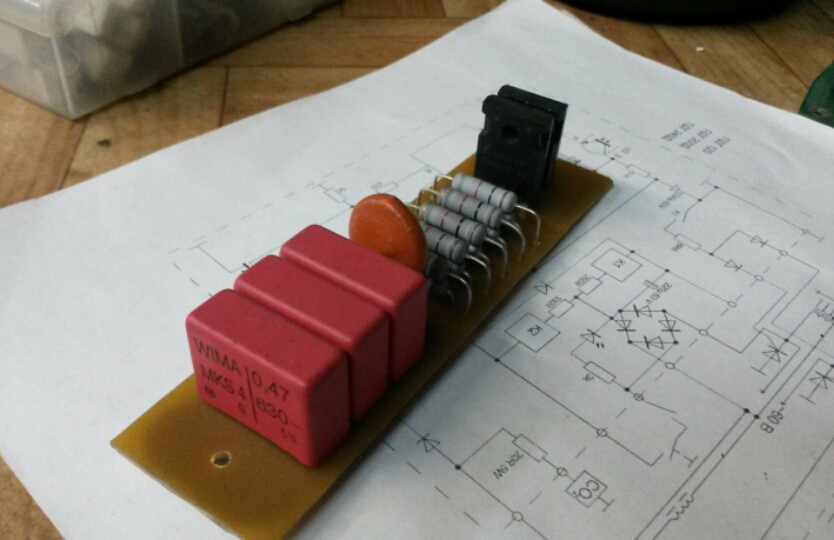

А вот мой снаббер баяна для "Светлячка".Кондёры заказывал на Алли.

[Komrad]

В умных книжках рекомендуют разделять силовую землю и землю от драйверов затворов баяна. Т е землю драйверов подпаивать прямо к ножкам эмитеров, а шина живет сама по себе...

И тем самым проводниками добавить индуктивность и ёмкость монтажа. Хотя никто не возражает сделать "как книжка пишет". Что получится в итоге - другой вопрос.

[egor1]

землю драйверов подпаивать прямо к ножкам эмитеров, а шина живет сама по себе.

может я другие книжки читал, но видел другие рекомендации.

[Komrad]

Почитате кому охота

_MOP_IGBT.pdf

(945.07 КБ) 749 скачиваний

[egor1]

Параллельное включение стр9

[Igor76]

На заметку тем, кто предпочитает строить мост из баянов IGBT. Нашел почти полный аналог популярного ключа IRG4PC50S. Это аналогичный низкочастотник (до 1 кГц) от ST Microelectronics STGW50HF60SD, вот его основные параметры: Uce max=600В, Ic max=110А, Uce нас.<1,4 В при Ic=80A, Pmax=287 Вт. Стоит например в Промэлектронике 146 руб/шт. при заказе 10 шт и более.

[egor1]

аналог популярного ключа IRG4PC50S.

нормально...еще и с диодом в корпусе
