Косой мост

[hantmaster]

сегодня пробовали лысого и без лысого и от 50 вольт и от сети .

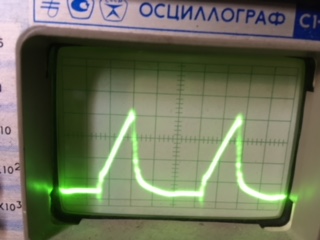

15 витков индуктивность 2400мкгн без зазора, 40кгц , Е80 пара , вот осцылки с лысого и с нижнего ключа от сети.
компоновка под радиаторы от компа.

[Sergey160481]

Подойдет ли такой конденсатор на место WIMA тот что стоит на 310 вольт после диодного моста и конденсаторов

[synka]

здравствуйте
не знаю где писать.думаю здесь будет в тему.
управа с TFT екраном.
подключил силу,проверил фазировку, сужение импульса работало
нагрузил на баласт до 150A показание амперметра почти савподали. по нелепости закоротил что то в силе. БАХ заиграл
поменял транзисторы, перепаял всё в ТГР кроме первичной части,проверил всё в силовои части.
сново подключил силу а импулс не сужается поменял всё в цепи ТТ, резултат 0. менял концы ТТ, намотал другой не помогло.
такая ситуация была у "plit " но там история без конца так и не узнал как он решил проблему.
когда мои мысли кончились, решил попробовать не проткнуть провод через ТТ а сделать полный виток.
сужение импульса заработало. нагружал на 3 ома, больше грузить как то стрёмно.
так и не понял как с этим бороться.
обвязка ТТ по этой схеме
может есть какие мысли.
зарание СПАСИБО.

[egor1]

может есть какие мысли.

видимо никто не слышал о таких приколах. Я тоже
мысли такие- меняем шоттки, проверяем токовые цепи,перепрошиваем ПВМ, меняем ПВМ (последнее маловероятно)

[Komrad]

Изменив КТР ТТ по идее напряжение на компараторе подялось вдвое -появилась реакция. Если вся обвязка ТТ поменяна, в том числе Шоттки, возникает два направления: первое - на чем намотан ТТ ( вдруг жёлтое кольцо ) и второе...накрылись резисторы ТТ.

[synka]

ТТ намотан на EPCOS N87 25-15-10 100 витков

[александр 22]

А померить напряжение на нагрузке ТТ и на пине проца осцилом под нагрузкой все будет ясно.

[synka]

вот осциллограммы
5μs, 50mV

[synka]

вот осциллограммы с полным витков

[Komrad]

И воцарилось молчание...
Synka, если Вы читали форум, то нужно помнить, что реальная чувствительность компаратора порядка 100 милливольт, а не 20 -50 как в даташите указано. Чувствительность 100 не высосана из пальца, она установлена форумчанами экспериментально. На осцилке в самом верху Ваших постов видно, что амплитуда импульса чуток переваливает за 100 милливольт, что само по себе дает практически полно заполнение - ширина импульса и паузы почти равны и ограничение ШИМ минимум, что мы и видим на осцилке.
На фотке ниже с неким "полным витков" амплитуда импульса уже около 220 милливольт, импульс короче паузы, то есть ток ограничивается. Однако из-за затянутых фронтов апосля фильтра есть вопросы к номиналу кондёра, который по схеме 2.2 нан. И наклон как по мне сильно резкий, как-бе не улетел сердечник на бОльших токах в перемычку, что, возможно, и стало причиной прихода Баха в гости к Вам...
Так как накосячившие имеют обыкновение умалчивать о своим деяних, то более посоветовать ничего не могу. Ну, разве что намотать ТТ на другом кольце, побольше, или на ЕЕ25 без зазора, на крайняк.
