Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

[Amator]

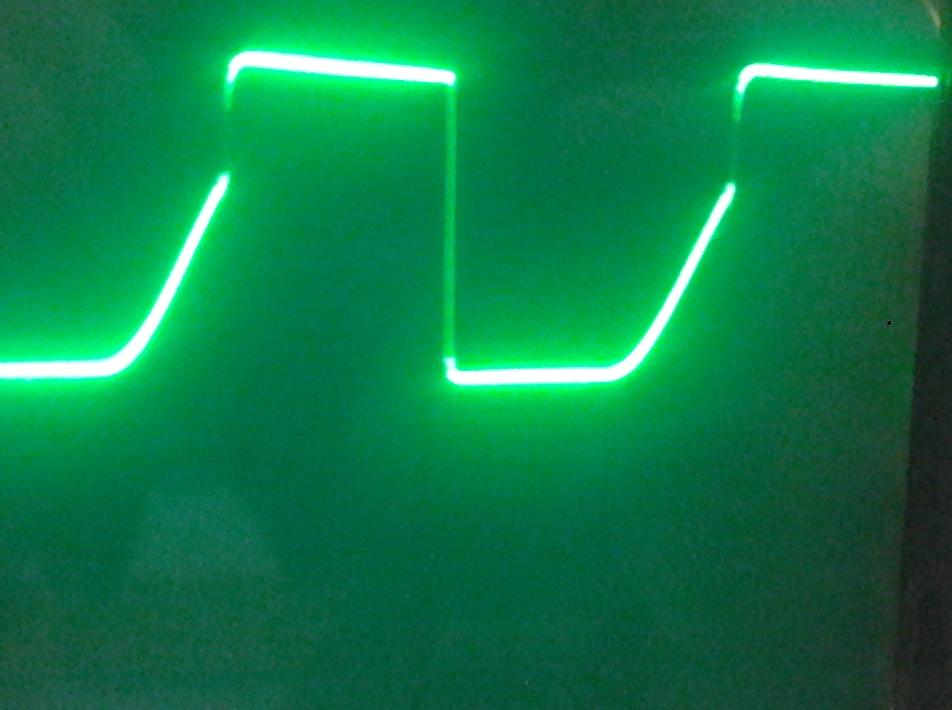

Ткнулся осциллографом на баласт и вместо ожидаемой треугольной синусоиды увидел откровенный импульс. Что это - дроссель падает в ноль уже при токе 25А? Включил последовательно со штатным дросселем на альсифере дроссель на распыленном железе (в сумме 74мкГн) - картина не изменилась. Видимо чего-то недопонимаю.

[sam_soft]

Ткнулся осциллографом на баласт и вместо ожидаемой треугольной синусоиды увидел откровенный импульс. Что это - дроссель падает в ноль уже при токе 25А?

А что ты хотел посмотреть , напряжение ? Если напряжение - то оно такое и есть.
Ток подругому нада смотреть

[Komrad]

Ткнулся осциллографом на баласт и вместо ожидаемой треугольной синусоиды увидел откровенный импульс.

Подкачайте Негуляев "Сварочный инвертор-это просто,2" .На 16-ой странице внизу черыре осцилы на вторичке для иллюстрации регулировки тока

[Amator]

А какое напряжение при этом на кондёре с14? это если по схемке с шапки . ПРи максимальном задании тока оно должно быть в районе 0.6 вольт.

При установленых 180А напряжение 2.3В. На 17 пине проца импульсы 6.9 мкс. пауза 9 мкс.(частотомер) При изменении тока скважность меняется, но указанное выше - предел.
Прошивка со страницы 151, V209.

[Amator]

При установленых 180А напряжение 2.3В. На 17 пине проца импульсы 6.9 мкс. пауза 9 мкс.(частотомер) При изменении тока скважность меняется, но указанное выше - предел.
Прошивка со страницы 151, V209.

Измерения проводил при отключеной силе

[sam_soft]

При установленых 180А напряжение 2.3В.

Это явно оч много, очевидно проблема-таки что в соседней ветке написал.
Шоб ничо не курочить, нада или перемотать ТТ, или перебить в ипроме некоторые константы. Пока обожди с дальнейшими действиями, подождём результатов от Таможни .

[Amator]

или перебать в ипроме некоторые констатасы.

Если я правильно расшифровал ипром
"unsigned char ep_max_mma_current __attribute__((section(".eeprom"))) = 180; // MAX MMA current" то зашито именно 180А.
Прошил V207 со своим ипромом - таже лабуда. Полагаю, что отключенная сила не влияет на этот параметр.

[Komrad]

sam_soft писал(а):
А какое напряжение при этом на кондёре с14? это если по схемке с шапки . ПРи максимальном задании тока оно должно быть в районе 0.6 вольт.

У меня тож расхождение. Прошивка 207 с индексом исправленная. При задании 15 по амперметру 25. Далее при задании 80- по амперметру 50. На С14 с задачей 15А- 3.38 Вольт,на 180А - 2.15 Вольта.

[Amator]

Прошивка 207 с индексом исправленная. При задании 15 по амперметру 25. Далее при задании 80- по амперметру 50. На С14 с задачей 15А- 3.38 Вольт,на 180А - 2.15 Вольта.

Какой выходной ток при задании 180А ?

[Komrad]

Какой выходной ток при задании 180А ?

До 180-ти задание не загонял, но судя по нелинейности разбега более 90 А не получится. А мож он и линейный,графика не строил.
