Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

Amator
Сообщения: 29
Зарегистрирован: 21 май 2011, 21:26

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Amator »

Ткнулся осциллографом на баласт и вместо ожидаемой треугольной синусоиды увидел откровенный импульс. Что это - дроссель падает в ноль уже при токе 25А? Включил последовательно со штатным дросселем на альсифере дроссель на распыленном железе (в сумме 74мкГн) - картина не изменилась. Видимо чего-то недопонимаю.
Вложения

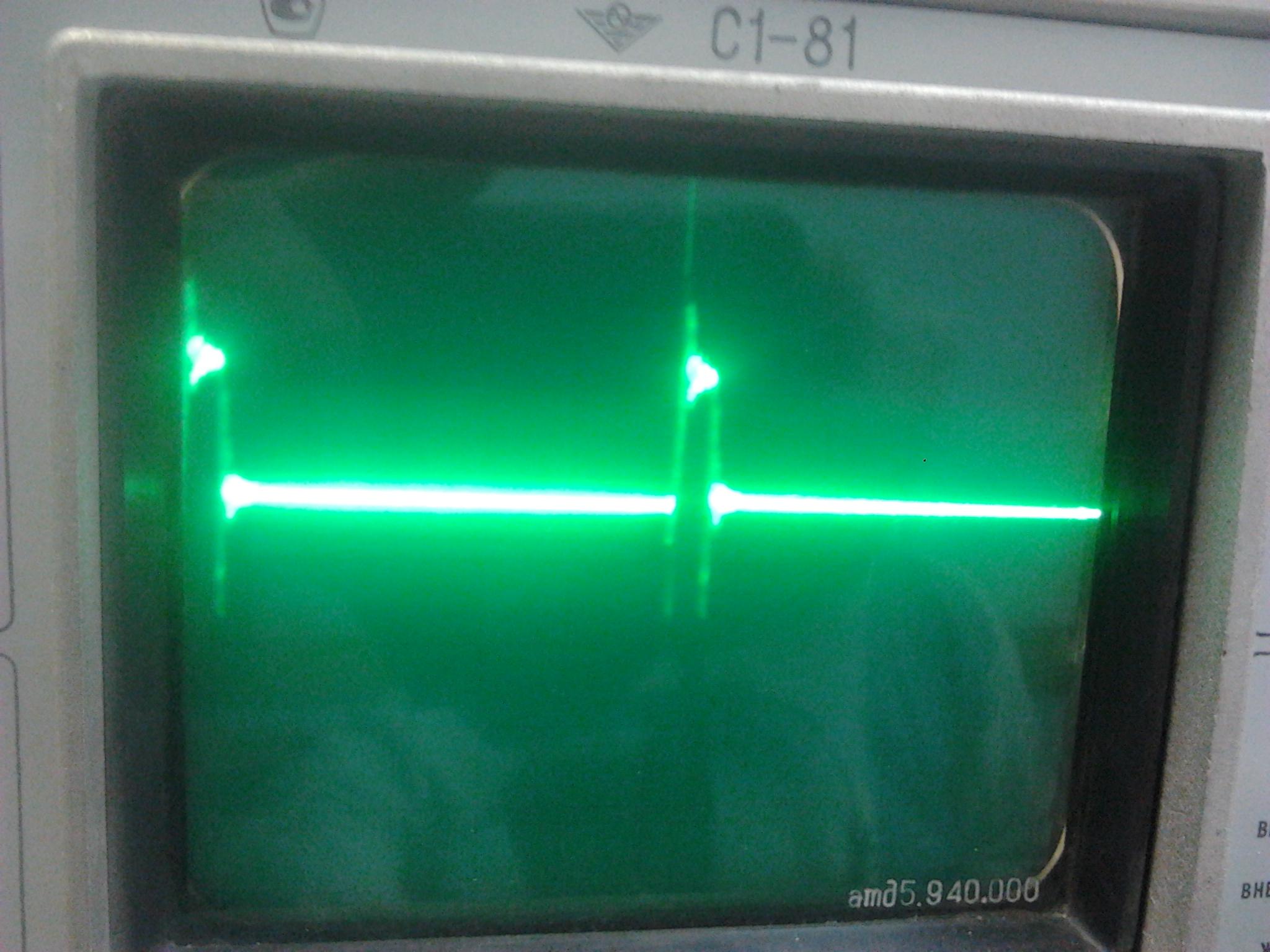

Замыкающий диод ХХ 50В/см, 5мкс/см
Замыкающий диод ХХ 50В/см, 5мкс/см
выход ХХ
выход ХХ
задание 15А, измеренное 25А 10В/см, 5мкс/см
задание 15А, измеренное 25А 10В/см, 5мкс/см
Аватара пользователя
sam_soft
Сообщения: 1523
Зарегистрирован: 30 окт 2009, 22:27

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение sam_soft »

Amator писал(а):Ткнулся осциллографом на баласт и вместо ожидаемой треугольной синусоиды увидел откровенный импульс. Что это - дроссель падает в ноль уже при токе 25А?
А что ты хотел посмотреть , напряжение ? Если напряжение - то оно такое и есть.
Ток подругому нада смотреть
:)
I'll be back
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Komrad »

Ткнулся осциллографом на баласт и вместо ожидаемой треугольной синусоиды увидел откровенный импульс.
Подкачайте Негуляев "Сварочный инвертор-это просто,2" .На 16-ой странице внизу черыре осцилы на вторичке для иллюстрации регулировки тока
Amator
Сообщения: 29
Зарегистрирован: 21 май 2011, 21:26

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Amator »

sam_soft писал(а): А какое напряжение при этом на кондёре с14? это если по схемке с шапки . ПРи максимальном задании тока оно должно быть в районе 0.6 вольт.
При установленых 180А напряжение 2.3В. На 17 пине проца импульсы 6.9 мкс. пауза 9 мкс.(частотомер) При изменении тока скважность меняется, но указанное выше - предел.
Прошивка со страницы 151, V209.
Amator
Сообщения: 29
Зарегистрирован: 21 май 2011, 21:26

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Amator »

Amator писал(а): При установленых 180А напряжение 2.3В. На 17 пине проца импульсы 6.9 мкс. пауза 9 мкс.(частотомер) При изменении тока скважность меняется, но указанное выше - предел.
Прошивка со страницы 151, V209.
Измерения проводил при отключеной силе
Аватара пользователя
sam_soft
Сообщения: 1523
Зарегистрирован: 30 окт 2009, 22:27

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение sam_soft »

Amator писал(а):При установленых 180А напряжение 2.3В.
Это явно оч много, очевидно проблема-таки что в соседней ветке написал.
Шоб ничо не курочить, нада или перемотать ТТ, или перебить в ипроме некоторые константы. Пока обожди с дальнейшими действиями, подождём результатов от Таможни :).
I'll be back
Amator
Сообщения: 29
Зарегистрирован: 21 май 2011, 21:26

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Amator »

sam_soft писал(а): или перебать в ипроме некоторые констатасы.
Если я правильно расшифровал ипром
"unsigned char ep_max_mma_current __attribute__((section(".eeprom"))) = 180; // MAX MMA current" то зашито именно 180А.
Прошил V207 со своим ипромом - таже лабуда. Полагаю, что отключенная сила не влияет на этот параметр.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Komrad »

sam_soft писал(а):
А какое напряжение при этом на кондёре с14? это если по схемке с шапки . ПРи максимальном задании тока оно должно быть в районе 0.6 вольт.
У меня тож расхождение. Прошивка 207 с индексом исправленная. При задании 15 по амперметру 25. Далее при задании 80- по амперметру 50. На С14 с задачей 15А- 3.38 Вольт,на 180А - 2.15 Вольта.
Amator
Сообщения: 29
Зарегистрирован: 21 май 2011, 21:26

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Amator »

Komrad писал(а): Прошивка 207 с индексом исправленная. При задании 15 по амперметру 25. Далее при задании 80- по амперметру 50. На С14 с задачей 15А- 3.38 Вольт,на 180А - 2.15 Вольта.
Какой выходной ток при задании 180А ?
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов.

Сообщение Komrad »

Какой выходной ток при задании 180А ?
До 180-ти задание не загонял, но судя по нелинейности разбега более 90 А не получится. А мож он и линейный,графика не строил.
