Конструируем DC-AC мост: баяны и модули

[Komrad]

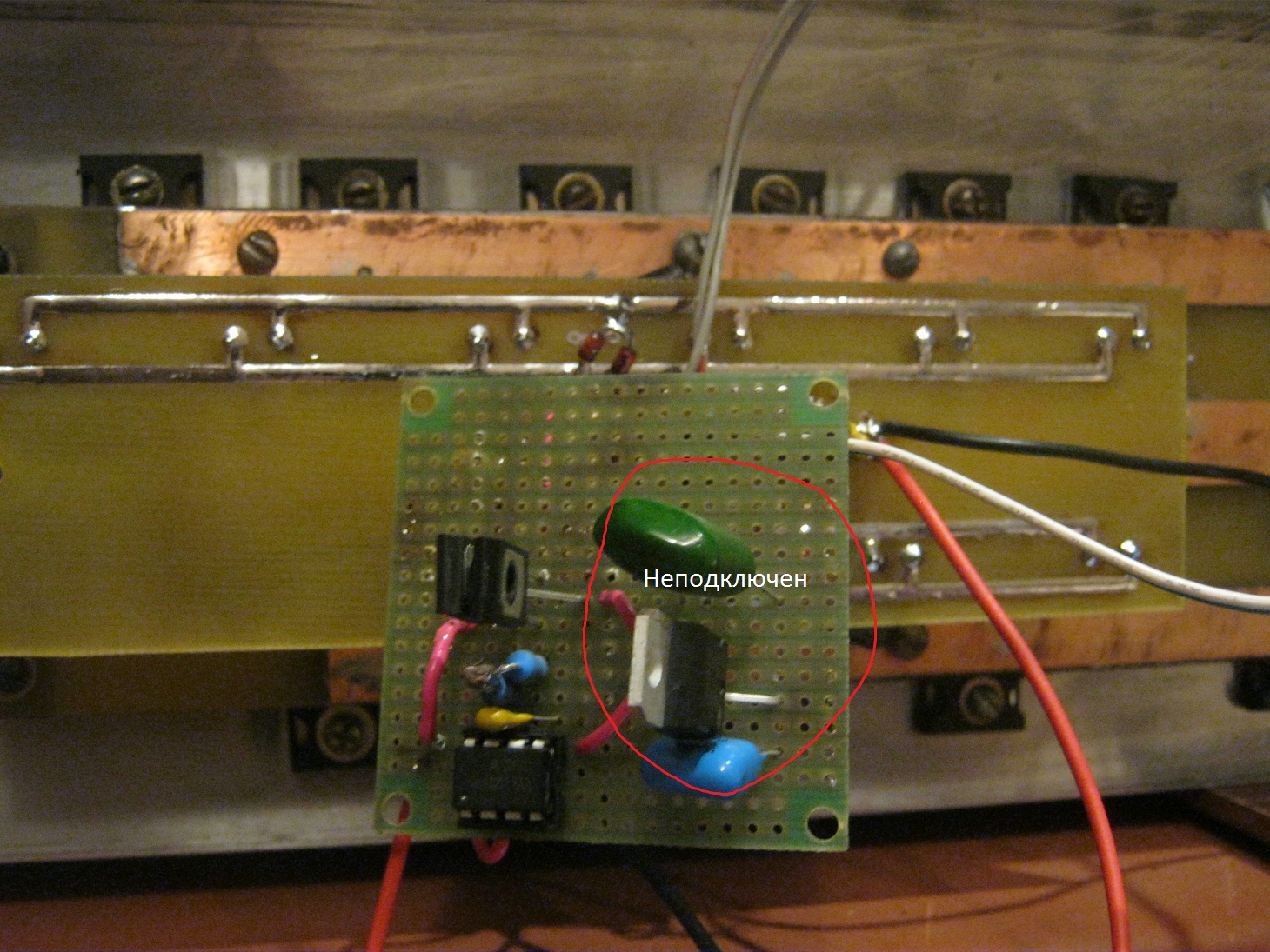

Выдался свободный вечерок. Итак, повторитель 972-973, питание 17 вольт, 6-сть затворов 50S, частота 200 Гц, осцилки после 45-ти минут непрерывной "работы" устройства.

[Petrovich]

Вопрос появился. ...мотивируя тем,что заявленый производителем КТ ток коллектора завышен и не соответствует действительности. Какие будут мнения?

Моё мнение. Использовал в измерителе именно в качестве повторителя. При напряжении в 60 вольт 1 мкСек, ток до 4 ампер, давал русский только в путь. Горели, не без этого, это был линейный режим и 60 вольт, но менял и продолжал настройку пока не привезли 2SВ1560, вот этот крутой, 40 мГц, перешёл на испытания при 100 вольт и 20 Ампер. Так и осталось в финальной версии. ТИПы, указанные Вами даже рядом не стояли. Они среднечастотные, и я не увидел Fгр в даташите.

[sam_soft]

sam_soft Просвети возможно ли использовать в параллель 2шт hcpl3120 каждый из которых управляет 4мя IRG4PC50S и почему не желательно (или нельзя) применять быстрые IGBTы.

Паралелить оптику не нада. Вот этот вариант

На выходе HCPL3120 стоят 2 эмиттерных повторителя на КТ972, КТ973, каждый повторитель управляет 4мя

куда лучше. Если сравнить Von у низкочастотных и вч IGBT то станет ясно почему последние хуже первых. Именно Von основной поставщик тепла. Поставить можна, но тепла в два раза будет более, а его и так там немало. Если это похеру тогда можно ставить.
При конструировании баяна для НЧ важна не скорость переключения, она так себе, и даже слишком быстрая вредна в некоторой степени (выброс напруги U = L * di/dt ) . Более важно равномерность топологии и одновременность включения ключей. Иначе хто ранее отпирается будет хавать львиную долю тока. А остальные - шланговать, и подключаться к делу только когда уже и делать особо нефиг. Думаю что полностью добиться одновременности невозможно, расброс параматров транзисторов может быть значительным, особенно если они набраны из разных партий и производителей. Но если полностью забить член на эти моменты, то точна шонидь пукнет в конце концов.
В случае интегрального исполнения в виде модуля все намного проще.

[kava]

Развязать то понятно надо ,100 Ом наверно много а у Вас откуда токая информация?

Дык как в свечке насимулировал так и поставил, первое, что под руку попалось.

[PAVEL]

Случайно увидел схему сварочного поста ЭРСТ (чоппер)на 315А составлен из 20штук IRFP260 рулит им такой же повторитель на КТ972-КТ973 на сколько это реально ?.Транзисторы кт972-кт973 по справочнику 200мГц сопротивление перехода 3 Ом не много7

[kava]

Случайно увидел схему сварочного поста ЭРСТ (чоппер)на 315А составлен из 20штук IRFP260 рулит им такой же повторитель на КТ972-КТ973 на сколько это реально ?.Транзисторы кт972-кт973 по справочнику 200мГц сопротивление перехода 3 Ом не много7

Пожалуй напряжение насыщения коллектор-эмиттер 1.5в стоит учитывать, потому и питал -3/+20, наверно можно и +20 но с стабилитрончиком. А то что быстрые это очень гуд, они работают в "линейном" режиме и нет никаких гонок.

[vlaszp]

Подскажите, пож., в модуль AD-AC можно прикрутить модуль IRFK4H350? Sam-sof писал, что полевики тоже можно применять.

[PAVEL]

Пожалуй напряжение насыщения коллектор-эмиттер 1.5в стоит учитывать, потому и питал -3/+20, наверно можно и +20 но с стабилитрончиком. А то что быстрые это очень гуд, они работают в "линейном" режиме и нет никаких гонок.

Посмотрел по в нимательней справочник сопротивление перехода это как раз в насышении,повторитель роботает как мне кажется в ключевом режиме т.е без смешения или по другому класс В в нашем случае используется как усилитель а линейный режим это другое или может чего путаю

[kava]

Посмотрел по в нимательней справочник сопротивление перехода это как раз в насышении,повторитель роботает как мне кажется в ключевом режиме т.е без смешения или по другому класс В в нашем случае используется как усилитель а линейный режим это другое или может чего путаю

Я так понимаю, чем линейней линейный усилитель, тем он ближе к идеалу, а вот как после логики получить линейный сигнал..., разве что в момнеты смены фронтов ...

[Vanchoper]

Подскажите, пож., в модуль AD-AC можно прикрутить модуль IRFK4H350? Sam-sof писал, что полевики тоже можно применять.

Я тоже хотел сначала на полевиках, но sam_soft научил уму разуму: viewtopic.php?f=4&t=12&st=0&sk=t&sd=a&start=2140
