DipTrace обмен опытом

[PAVEL]

Что такое Гербер и где его берут? Есть такая прога?

Писал писал всё пропало ,програмку не добовляет отрубает выдаёт ошибка 413.Скину толька рисунки этой програмки.
Програмка для просмотра этих фаилов для меня удобно просматривать платки на чёрном фоне лучше видно всякие остатки и прочую ерунду.Называется Gerbvinst-2.6.0
На выходные поеду в сад так что тут меня не будет поработать надо.Скинул на дискhttp://yadi.sk/d/K5v9M0Lz7-Poy незнаю будет скачивать

[Petrovich]

... незнаю будет скачивать

Да в общем без надобности. Есть ОН-Лайн Вивер, на нём и смотрю.

[Petrovich]

Сейчас задача платку сделать, проблемма в контуре. Вот он в Компасе, а как в ДипТрес, ну хоть тресь...

[Petrovich]

Преобразовал Компасный контур в *.dxf. При импорте ДТ его видит, но вставлять как слой не хочет. Может дело в "бесплатной" версии??
Проверьте пожалуйста кто-нибудь.

[mehanik]

Petrovich, в ДТ_2.2.09 удался импорт вот с такими настройками.

[mehanik]

Petrovich, в ДТ_2.2.09 удался импорт вот с такими настройками.

Вообще то импортируется если в "поле соответствие" есть слова верхний или плата(сначала вариант с платой не проходил)

[Petrovich]

...Вообще то импортируется если в "поле соответствие" есть слова верхний или плата(сначала вариант с платой не проходил)

Ну и чё? Такая картинка и у меня получается, это чисто посмотреть, а как её хоть в каком слое в ДТ вставить? Если сможете вставить, то высылайте уже файл ДТ.

[mehanik]

Пользоваться ДТ я не умею, но импорт проходит. В такой последовательности: Файл ---импорт---kontur.dxf---щелчок по слову "нет" навпротив красного квадратика---внизу справа в подменю "соответствие" выбираем "плата"---вверху жмем "импорт". Все - готово.

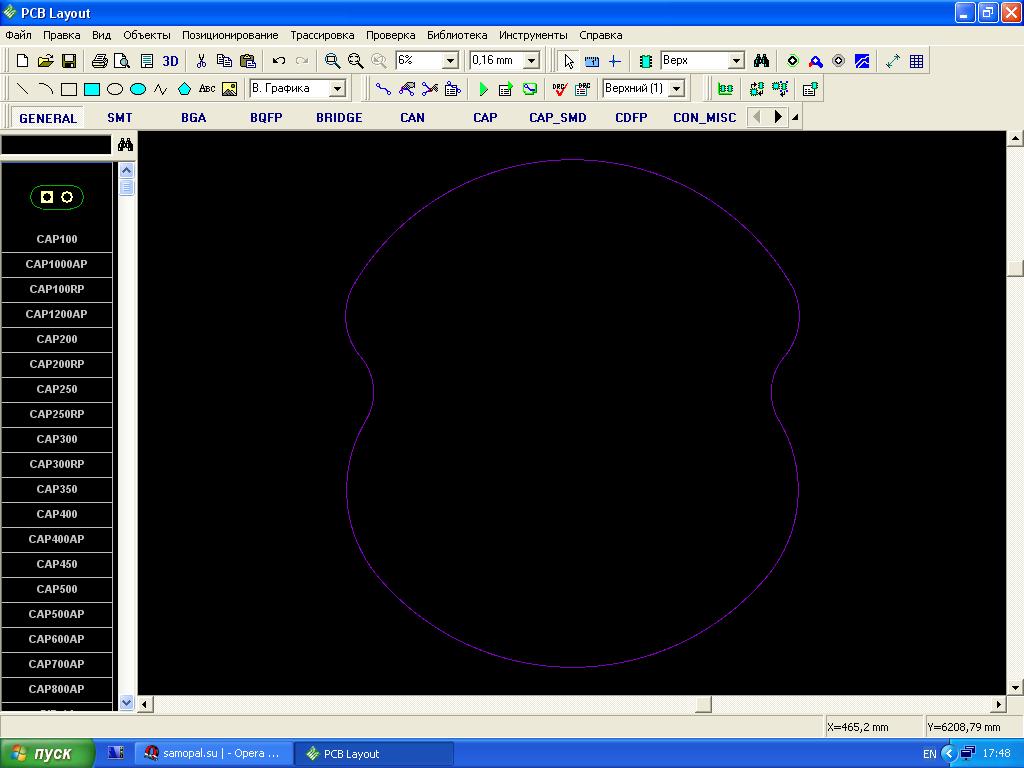

Импортированный в ДТ kontur.dxf

[Petrovich]

Пользоваться ДТ я не умею, но импорт проходит.....---щелчок по слову "нет" навпротив красного квадратика---...

Вот, я не догадался на счёт "щелчёк по квадратику", ну как Вы догадались? ну этож надо...
Спасибо, реально помогло, очень надо по работе.
"...а один из них механик рассказал, сбежав от нянек..."

[PAVEL]

Петрович обнаружил ошибку ту плату что скидывал , ТЛ431 запитан не правильно от 5в надо от 15в. Дорожки питания рядом проходят прилепил резистор 1к не на ту.
Усебя токая же ошибка что для себя делал ,поправил ясно дело
