Конструкция сварочника AC-DC

[Customs]

Баяны. С разводкой нет проблем. А вот с емкостями затворов есть проблемки.

Для этого дела понадобиться усилок после HCPL3120. Есть такие, подсмотрел в каком-то даташите на четырех полевиках серии IRFD. Только он страдает одним геморроем, имеет свойство защелкиваться при определенных условиях (сам когда-то его делал). Может нужно поискать схемку где в верхнем плече усилка будет простой транзистор, а в нижнем полевик. И наверное в эмиттеры силовых IGBT нужно добавить по резистору 0,1 Ом, а общую точку их соединения подать на общий драйвера.

[Petrovich]

Не редко ставится дополнительный проц обработки ентого самого пользовательского интерфейса. Конечно все это не относится к дешевым кетайским штамповкам, где все интегрировано, а при неаккуратном нажатии на кнопки отламываются куски плат, лопаются дорожки и выламываются раземы.

Для этого я просил Пашу отверстие крепления посередине.

Не думаю, что я маразматик,

я тоже так не думаю.

Естественно одноплатник самое простое и быстрое решение но надежно ли это?

Ваше мнение не осталось не услышаным. Я уже просил Пашу убрать с управления мощные ключи протяжки. Сейчас по маленьку продумываю БП для подачи, куда и надо бы встроить ключики протяжки с ОУ.
Я писал только о том, что кнопки процик и индикацию надо делать на одной плате. Вопросы прогибов решаются механикой.

[Komrad]

Уже и не знаю как быть с этими баянами. Вариантов и примеров много - а какой выбрать? Х.З.
Где-то к концу недели закончу силу в новом аппарате и вопрос организации баянов станет остро.

[PAVEL]

Для этого я просил Пашу отверстие крепления посередине.

Не понимаю как надо давить на кнопки чтоб сломать плату скорей всего это плата фуфло советскую плату не с ломаеш если тока молотком по ней бить ,наши я имею в виду стеклотекстолит намного прочней европейских(китай) и не помню чтоб когда то ломал ,кнопки быстрей выйдут из строя и не один рас.Гетинакс точно материал хрупкий ломается запросто так что равняться на него не стоит тем более на импортный . Петрович силу протяжки с платы не убирал , кому она мешает место хватает если кто не хочет могут детали не паять или вынести на другой платке отдельно сильного нагрева быть не должно на форуме сообщали что греется больше IRF530 он стоит на тормоз ,можно пластинку прикрутить на транзисторы с другой стороны платы мешать не будут

[Petrovich]

...силу протяжки с платы не убирал, кому она мешает места хватает. Если кто не хочет могут детали не паять или вынести на другую платку. Сильного нагрева быть не должно, на форуме сообщали что греется больше IRF530, он стоит на тормоз. Можно пластинку прикрутить на транзисторы с другой стороны платы, мешать не будет.

Нормально, работаем.

[PAVEL]

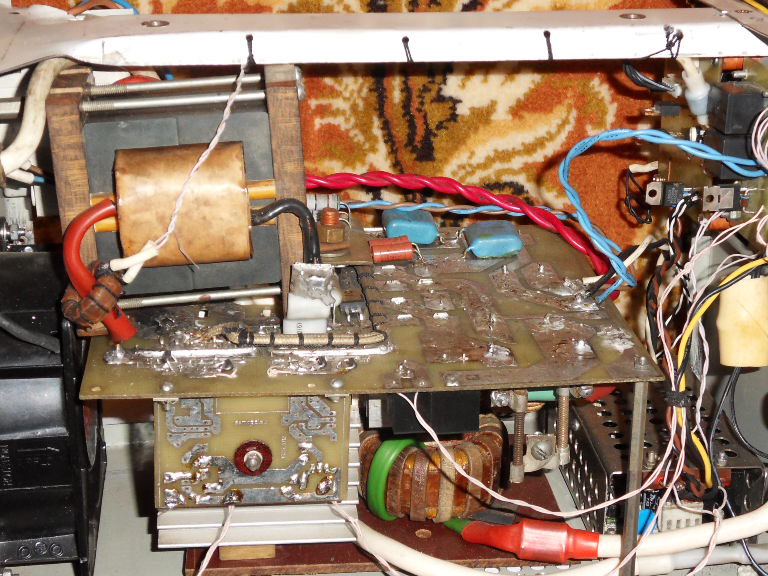

Komrad красиво! у меня наверно место мало будет для баяна? свои внутренности не показывал наверно надо для оценки,на верхнем снимке транзисторов скока в плече три или там диод?

[kava]

Не понимаю как надо давить на кнопки чтоб сломать плату скорей всего это плата фуфло советскую плату не с ломаеш если тока молотком по ней бить ,наши я имею в виду стеклотекстолит намного прочней европейских(китай) и не помню чтоб когда то ломал ,кнопки быстрей выйдут из строя и не один рас.

Уже писал, что опыт ломания плат имеется. Еще на аудюхе стоял пионэр (правильный), по осени на лесной дорожке ткнул кнопочку на съемрой роже, треснула дорожка где то около стоички, конечно востановил, но ведь неприятно.

[Petrovich]

.... Еще на аудюхе стоял пионэр (правильный),....

Ну дык там же гетинакс, и отверстия штампуются. Т.е. трещины и т.д....

[PAVEL]

Вот тото и оно гетинакс и на родных импортных тоже гетинакс видно экономят

[Komrad]

на верхнем снимке транзисторов скока в плече три или там диод?

Транзисторов два, третий диод.
