Добрый день!
проконсультируйте пожалуйста по возможности применения модулей https://www.semikron.com/dl/service-sup ... -22890054/

Емкость поменял. Komrad, Спасибо за подсказку, вроде заработало все! Меня вот что в ступор вгоняло(Китайский показометр в такой позе немного врет): https://youtu.be/2isdsMHx3h8 Причесал немного провода. Надеюсь доделать остатки и дождаться клапанов - буду пробовать с газом https://blog.geekbase.ru/2...

Перепроверил емкости с14 и с13 - все по 100 нан,на выходе tl напряжение 2,3вольта. Пробежался блоком питания: 25 1.063 24 1.000 23 0.915 22 0.857 21 0.784 20 0.716 19 0.658 18 0.598 17 0.534 16 0.478 15 0.420 14 0.367 13 0.318 12 0.272 11 0.222 10 0.180 В принципе что то накалибровал, минимальное и ...

dik01 писал(а): ↑

16 мар 2018, 18:42

Достаточно 10 -25.Мультиметра достаточно.Еще раз проверь монтаж и значение емкостей.

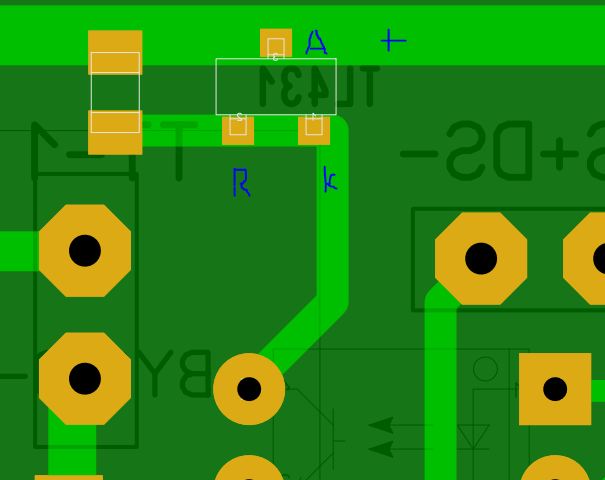

Нашел ошибку в разводке! Видимо дело было в ней(анод тлки на + питания а не на земле)! Перепаиваюсь и буду еще раз пытаться откалиброваться. Спасибо огромное!

То есть вольтметром или осликом(на сколько я понимаю с этой стороны можно использовать и мультиметр)встаю на аналоговую землю и 22 ногу ЦП. При Этом подаю питание только на управу, ставлю блок питания на делитель и играюсь с диапазоном от 10 до 25 вольт(или от 4 до 25)?

Исходно параметры были 43 -282 , при этом получил при 10в -22,5 ; при 25 -24в ; забил в прогу - получил 322 -6935 . Залил - в итоге имеем 10 вольт на всем диапазоне. Делитель - резисторы по 6,8к 2ВТ. На плате управления 6,8к 0,1 nf. Оптрон 817. В итоге решил попытаться поправить в ручную - получил х...

Мужики, понимаю что я идиот и достал уже но опять нужна помощь. В прошлый раз действительно накосячил - тупо не повесил платку со снабберами выходными и делителем. Сейчас она на месте - ток удалось откалибровать с 1 подхода. С напряжением - беда. Оптрон проверил - он жив. Пробегаюсь по напруге, в ре...

Мужики, нужно еще немного помощи. не могу выставить напряжение. Измерить толком баласт не получилось, выставил по закону ома. В итоге получил практически во всех вариантах на минималке 10 вольт - далее при регулировке до 15.4 стоит немного плавая на 10 вольтах. Начиная с 15.5 начинает шкалить до 34 ...

сегодня внимательно видео посмотрел....судя по всему питается тоже от сварочника? не пробовал от нормального источника запитать его как по паспорту? и еще как вариант- сделать короткие провода к шунту... Причесал проводки, завелось=) блок питания был отдельный. Ток с горем пополам выставил, паровоз...

sergey777.68 писал(а): ↑

14 мар 2018, 09:41

если б.п сделан на м.с 3842-3845 то меняя резистор в цепи питания меняем время вкл.дополнительная схема не нужна. надо ломать стереотипы.

А еще лучше 2842-2845, что бы на морозе феерично не йопнуло.
