Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[ajsn]

Спасибо, просвятил, это немного меняет дело

Извините, но складывается иногда впечатление что Вы свой же форум не читаете...
Кстати, диодики на переключателе на ногах MIG и TIG_DC лишние

[zmey71]

Evgeniy-free Такой альсифер и нужен.

[Petrovich]

...Извините, но складывается иногда впечатление что Вы свой же форум не читаете...

Иногда читаю не очень внимательно.

...Кстати, диодики на переключателе на ногах MIG и TIG_DC лишние

Почему это? При использовании электронного переключателя да, а для галетника они нужны.

[ajsn]

для галетника они нужны.

и для галетника не нужны - только два нужны для включения TIG_AC. Чтобы обеспечить 00, 01, 10, 11 на ногах PE2, PD3 надо 2 диодика, остальные лишние (см.картинку)

[kava]

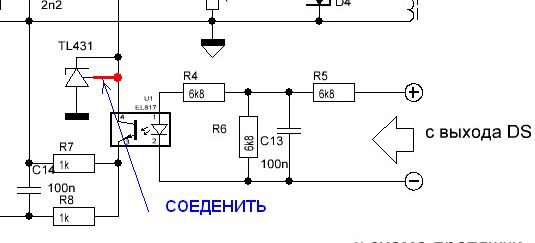

Вот тут тоже подправить надо.

[шумный]

Komrad!
Подскажите плз если не трудно, как 203 заливали: hex вижу, а eep откуда брать? Еще возник вопрос: двух полярное питание оптопар моста DC-AC возможно или это будет неправильно? Т.е. на затворы транзисторов моста DC-AC для открывания подавать+15В а на закрывание -5В относительно эмиттера.

[Komrad]

Подскажите плз если не трудно, как 203 заливали: hex вижу, а eep откуда брать?

ИПРОМ из 202 архива.

[Komrad]

Еще возник вопрос: двух полярное питание оптопар моста DC-AC возможно или это будет неправильно? Т.е. на затворы транзисторов моста DC-AC для открывания подавать+15В а на закрывание -5В относительно эмиттера.

Как минимум получится весомое усложнение БП. К трем каналам +15 добавить еще три -5.

[Komrad]

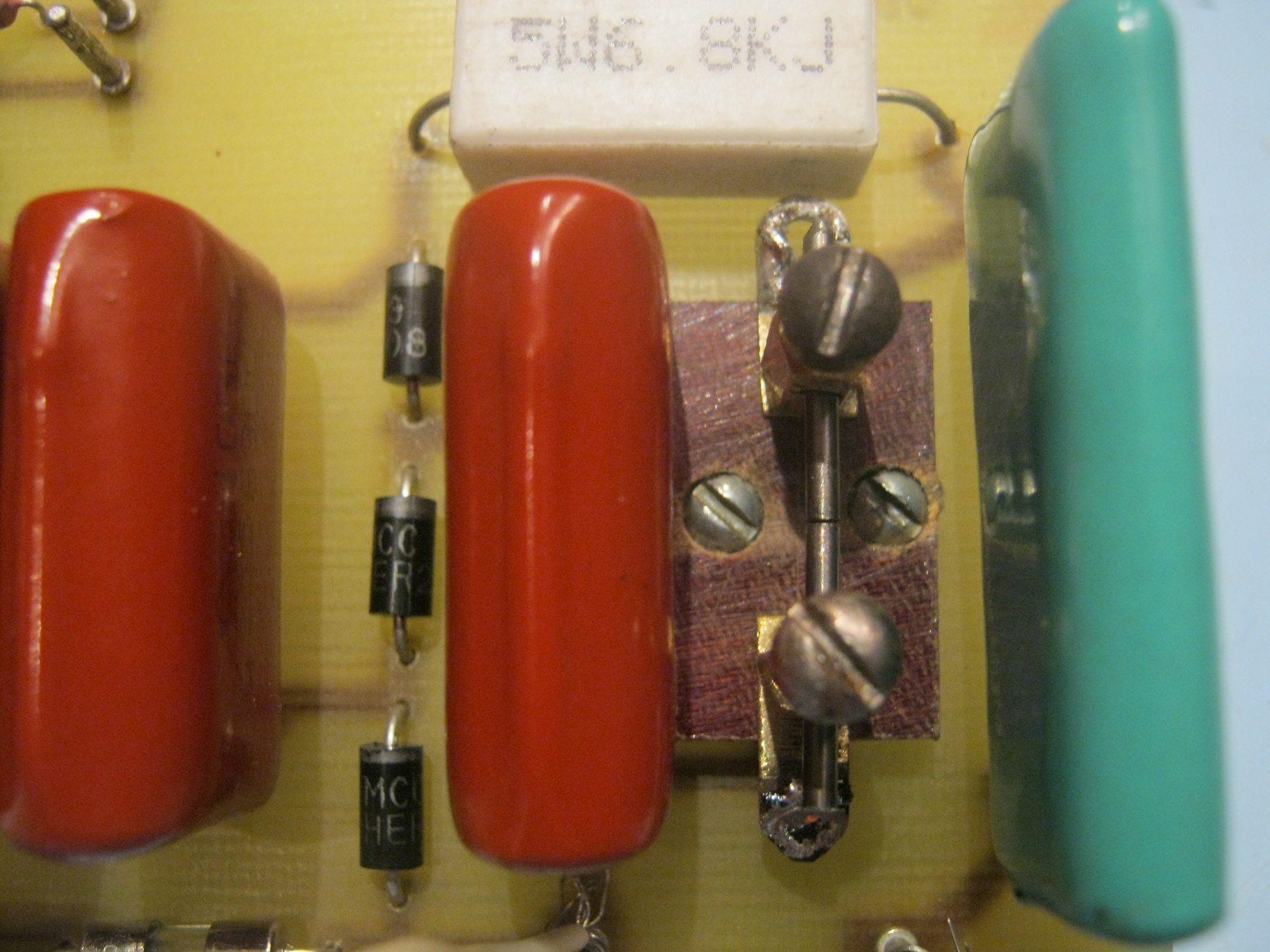

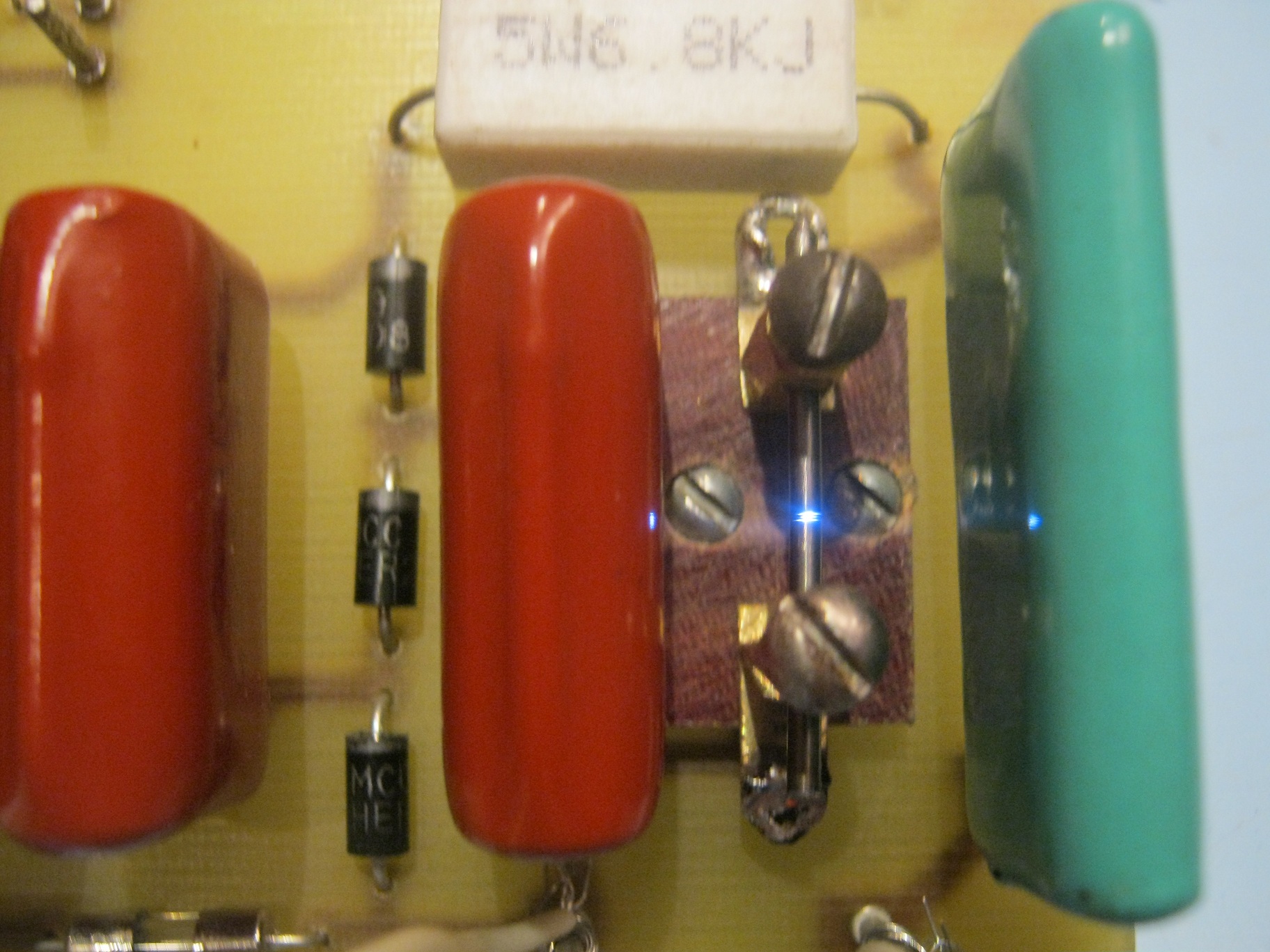

Сваял осциллятор. Может кому интересно будет.

[Vanchoper]

Конечно интересно! А можно печатку, а то на Вашу глянул, самому разводить сразу расхотелось Дроссель осциллятора уже готов?
