Сделал я как мне советовал Customs(одна осцыла режим ММА и вторая режим МИГ с закороченным оптроном мин.длительность импульса на затворах без подключения силы в 220) и вот что получил, клетка 2вольта и 2мс) каков диагноз жить будет?
Вложения

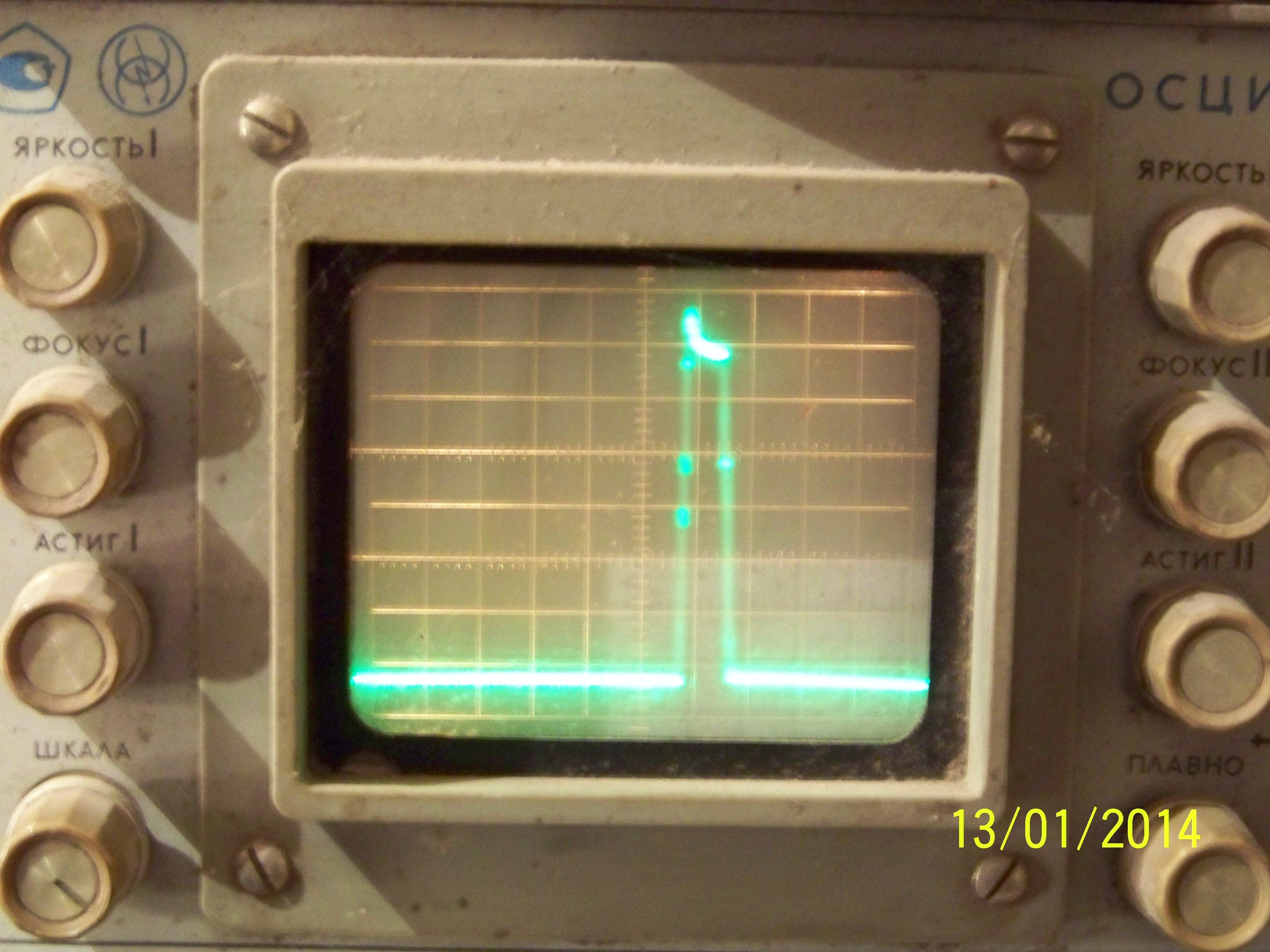

импульс режим ММА
импульс режим ММА

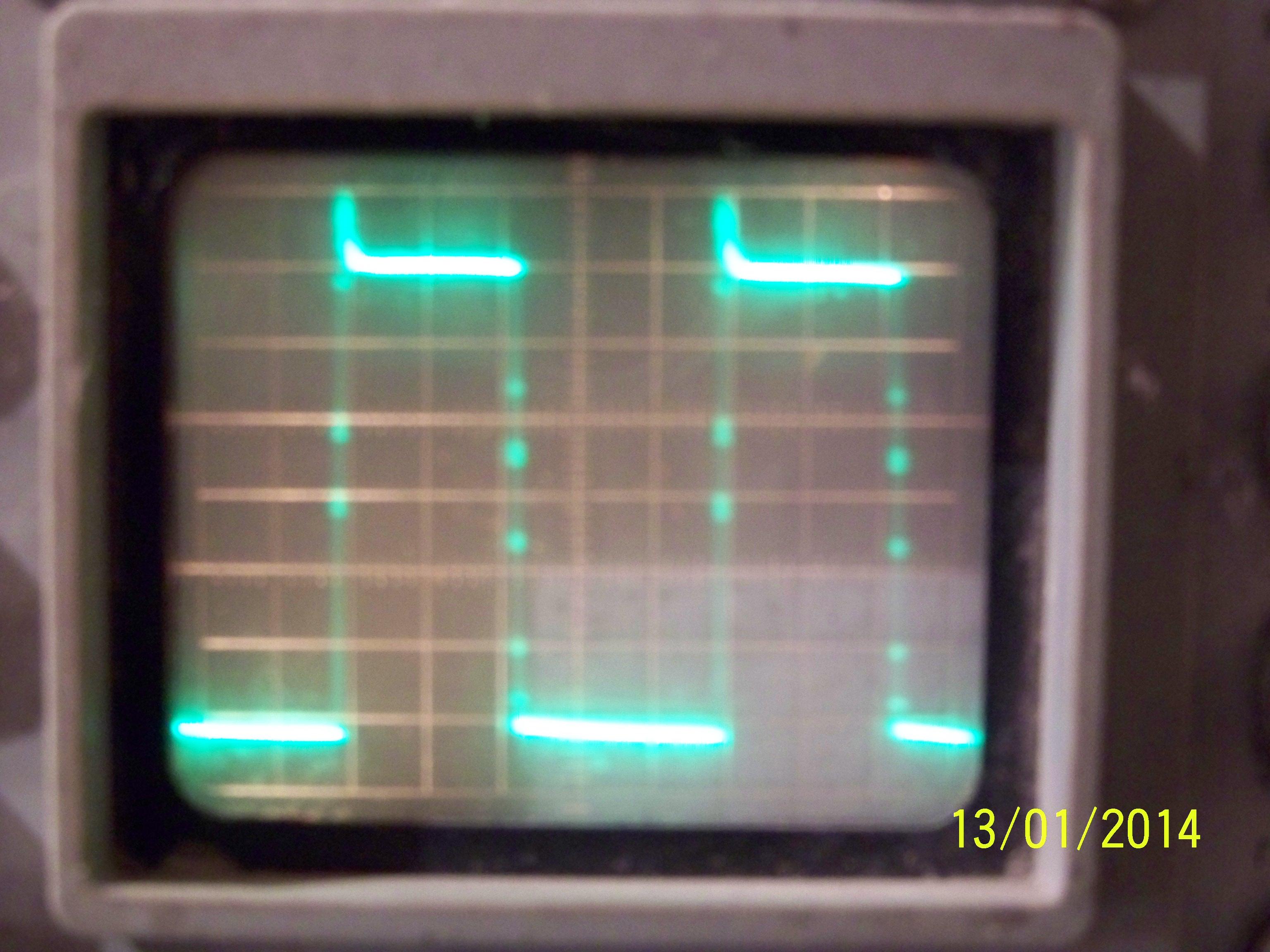

минимальная длит.импульса режим МИГ
минимальная длит.импульса режим МИГ
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение Komrad »

Думаю будет. У меня такой результ был
Аватара пользователя
SVARNOJ
Сообщения: 56
Зарегистрирован: 11 янв 2014, 22:52

Re: Апгрэд Блока управления универсального сварочника

Сообщение SVARNOJ »

Ребят пытаюсь откалибровать ток при задании 30ампер стрелка амперметра на шунте прыгает 30-40ампер а при задании 180 стрелка амперметра
показывает 50ампер и не дергается как при 30амперах(я здесь на форуме читал о 180-190амперах а у меня больше 50 не разгоняется) , что это может быть за косяк ?может кто сталкивался, хекс 303.клетка 50в
Вложения

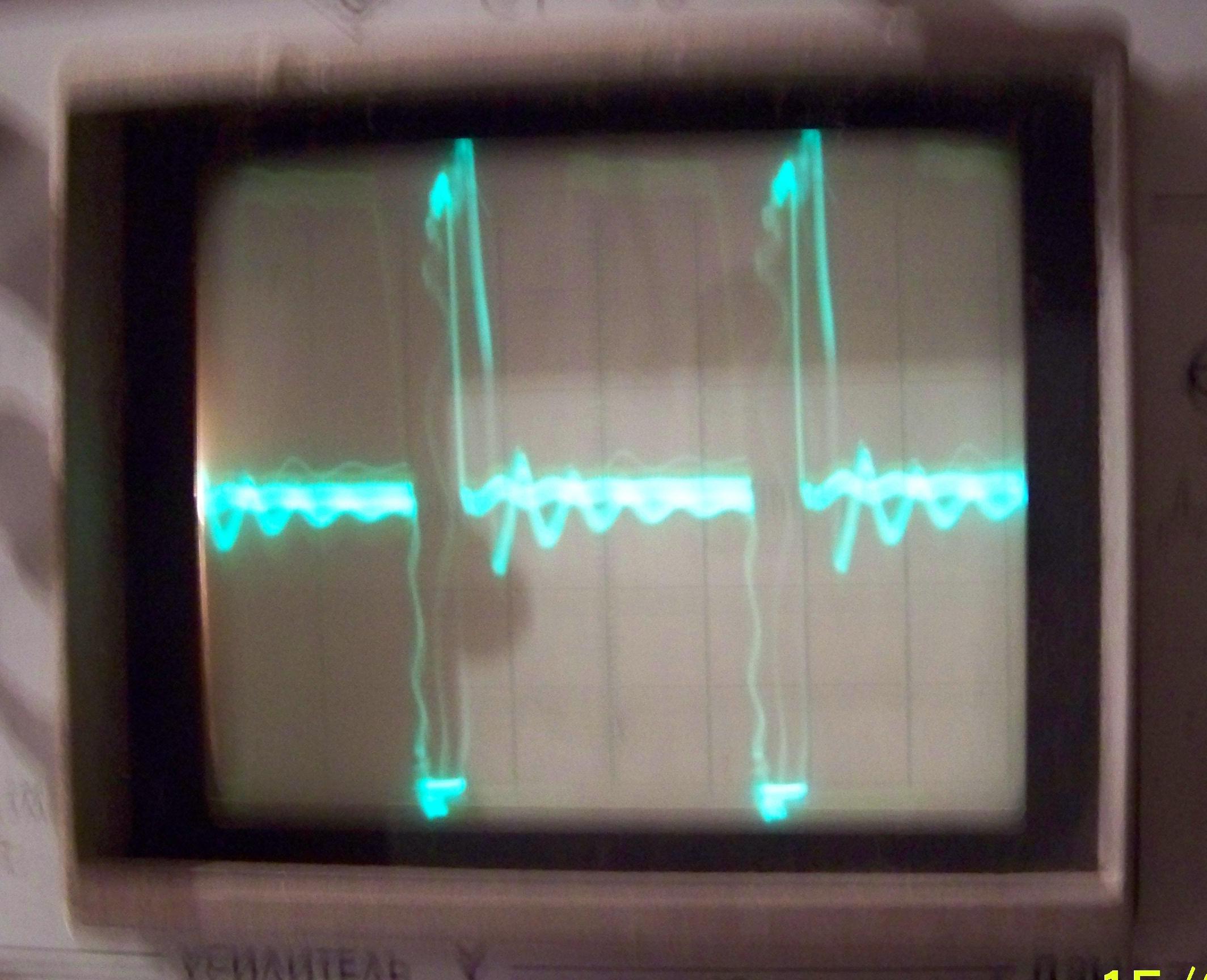

К-Е при 30-40амперах на шунте
К-Е при 30-40амперах на шунте

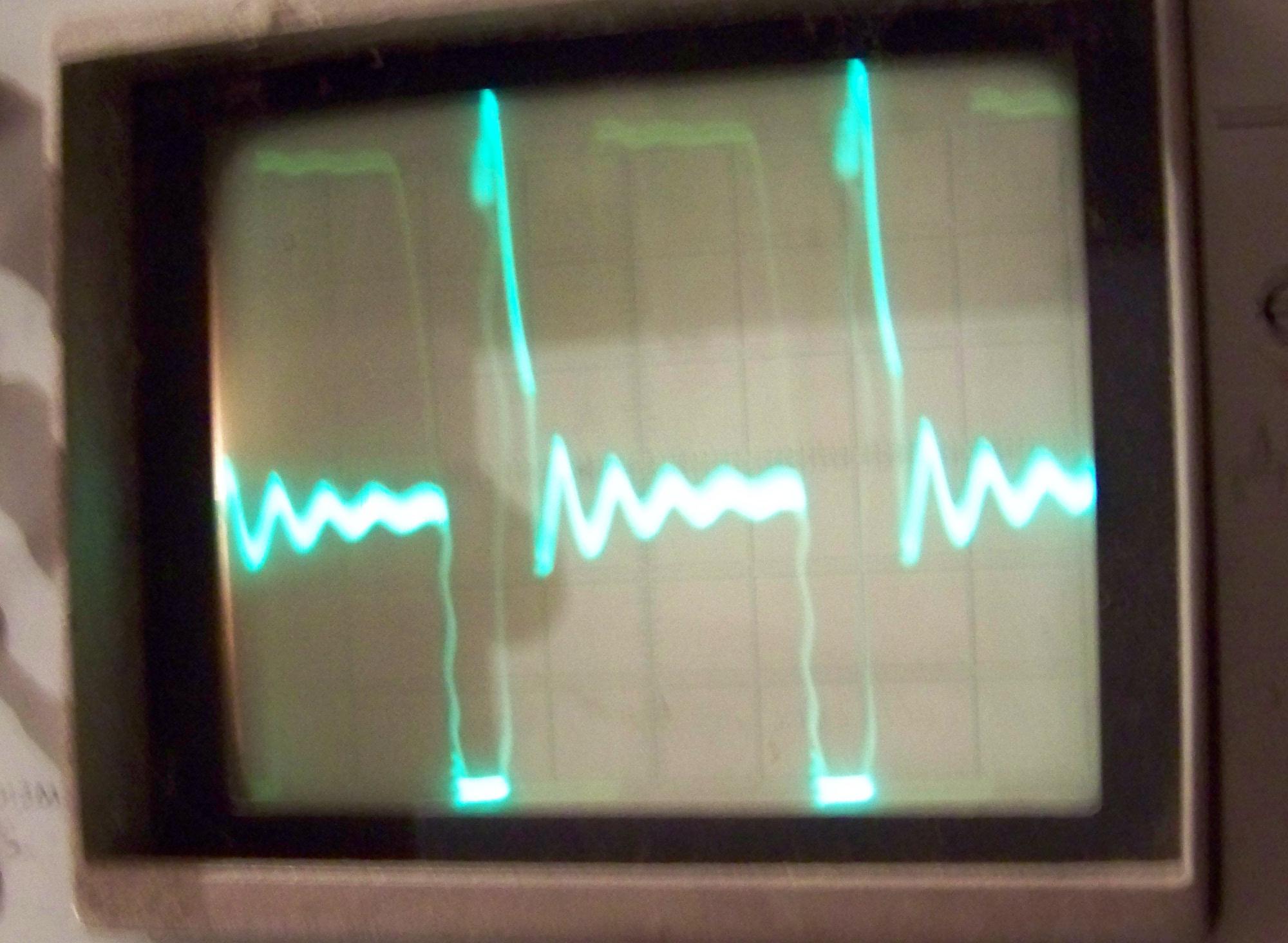

К-Е при мах  токе 50ампер на шунте
К-Е при мах токе 50ампер на шунте

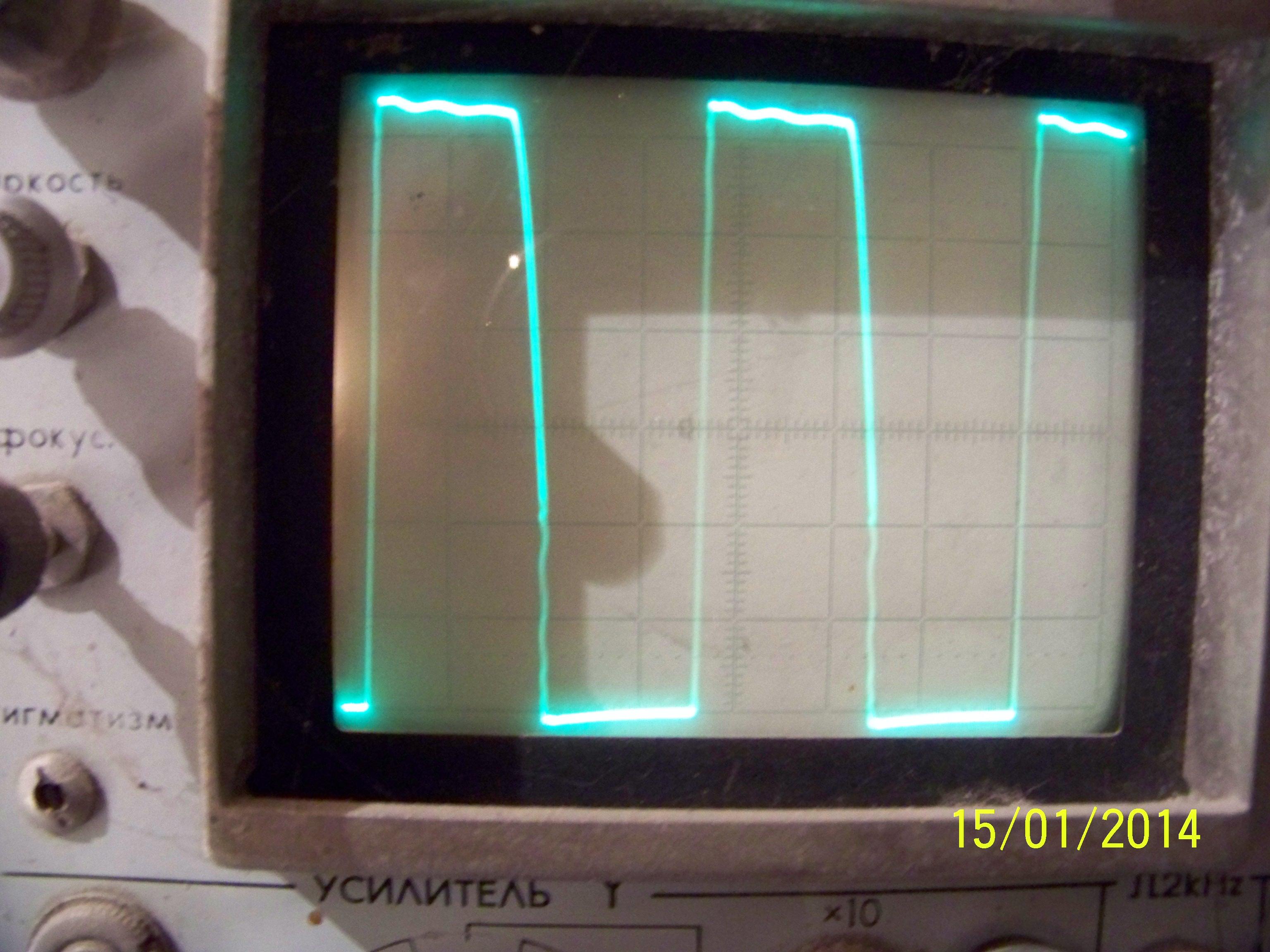

импульс К-Е ХолостойХод
импульс К-Е ХолостойХод
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение Komrad »

Силовой транс сфазирован?
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение Komrad »

А что со стабилитроном в цепи ТТ, по-прежнему двух анодный? У них вроде симметричная ВАХ и как это может повлиять я не знаю. Но вот сколько смотрел схем-везде просто стабилитрон.
Аватара пользователя
SVARNOJ
Сообщения: 56
Зарегистрирован: 11 янв 2014, 22:52

Re: Апгрэд Блока управления универсального сварочника

Сообщение SVARNOJ »

я поменял поставил одноанодный, как и у всех нормальных аппаратах, щас по быстрячку перемотал транс, сколько сделал уже инверторов мотал просто первичка и вторичка а здесь с перепугу намотал по особенному, может эта особенность и пудрит мозги, сделаю отпишусь...
Аватара пользователя
hantmaster
Сообщения: 459
Зарегистрирован: 01 апр 2013, 14:48
Откуда: Украина

Re: Апгрэд Блока управления универсального сварочника

Сообщение hantmaster »

У меня двуханодный стоял работало же...
На третий день Господь создал винтовку Ремингтон 700, чтобы люди могли стрелять динозавров и гомосексуалистов
Аватара пользователя
SVARNOJ
Сообщения: 56
Зарегистрирован: 11 янв 2014, 22:52

Re: Апгрэд Блока управления универсального сварочника

Сообщение SVARNOJ »

ну вот только что испытал транс что намотал, при задании 30ампер закоротив на шунт выбили пробки на 6 ампер,вот это другое дело значит работает,попробовал только что варить двойкой, все нормально ток регулируется как положено ,щас сниму пропитаю лаком потом буду ставить эксперименты, калибровать...Всем Спасибо!!!
Аватара пользователя
SVARNOJ
Сообщения: 56
Зарегистрирован: 11 янв 2014, 22:52

Re: Апгрэд Блока управления универсального сварочника

Сообщение SVARNOJ »

ребят , 303хекс не входит в калибровку это так и надо или я что то пропустил?,пробовал 206 все нормально входит в калибровку,нажимал Fst и вкл. питание
