Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[egor]

и еще вопрос:
почему сечение проводов, идущих к трансу, в 2 раза больше питающих проводов косого?

[Komrad]

Все замечания справедливы. Поскольку жизнеспособность такой компоновки проверена на практике, нужно поустранять косяки монтажа,скинуть витки транса осциллятора и попробовать что получилось.

[Evgeniy-free]

считаю, что нужно бороться с первопричиной, а не купировать последствия на 3-ем фото J-TECа вижу оголенные провода

Всё правильно, тоже считаю что огромные ёмкости и сапрессоры по питанию это неправильно, нужно доводить бп до ума. Насчёт оголённых проводов, вроде это экранирование, но тоже не в восторге что они касаются корпуса. Экранированные провода у меня идут только на ТГР и драйвера баяна.

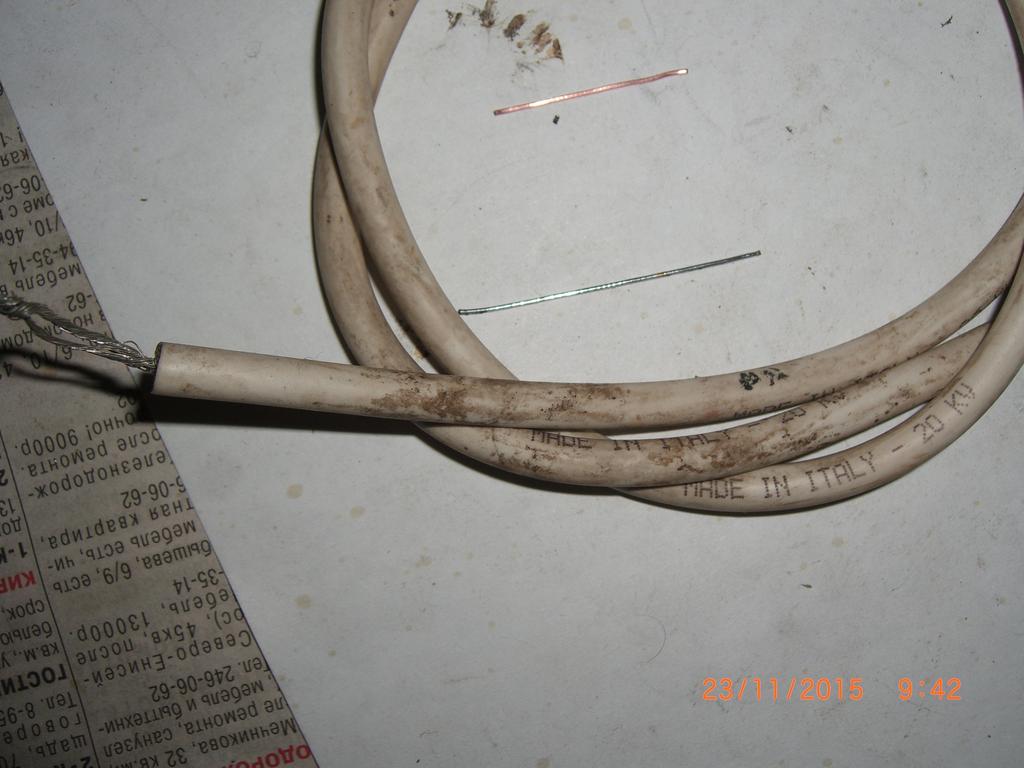

Насчёт провода с изоляцией в 3Кв, неплохо, но квадратуру хотелось бы побольше и с такой изоляцией трудно запихать в кольцо! Сам использую провод для одного витка осциллятора от неоновых ламп.

[egor]

вроде это экранирование, но тоже не в восторге что они касаются корпуса.
квадратуру хотелось бы побольше и с такой изоляцией трудно запихать в кольцо.

там голые провода на осцилляторе между термоусадочными трубками.
по кольцу..эпкос R58,3x40,8x17,6 с хорошим окошком

[J-Tec]

там голые провода на осцилляторе между термоусадочными трубками.
по кольцу..эпкос R58,3x40,8x17,6 с хорошим окошком

В одном месте да есть. Там до кольца примерно 5мм. И когда на столе включал осцилятор пробоем там и не пахло.

[J-Tec]

Оставил 8-м витков. Пробой 5мм на воздухе. через термотрубку с клеевым слоем не пробивает.
Вечером проверю в сварочнике

[J-Tec]

Посрезал оплетку с проводов. Смотал до 8-ми витков на трансе осцилятора.
Без подключенной горелки все норм. Не глючит даже со снятыми крышками. Как только подключаю горелку сразу зависает управа. Но если отключить провод на ТТ и ТГР. То с горелкой не зависает.

[Komrad]

Какой разъём на горелке для кнопки. Узел ТГР запитайте от бп, не с управы. Тоесть это одно питание, но выполните двумя линиями - для управы своя, для ТГР своя.

[J-Tec]

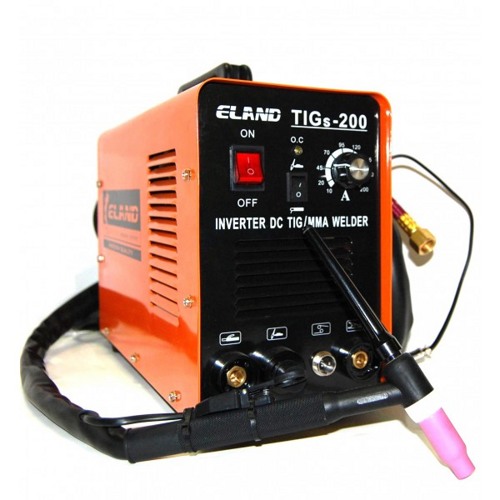

Вот такой разъем

[Komrad]

Я примерно понял какой разъём. Быть может покажется странным, но попробуйте из корпуса разъёма выкрутить маленький болтик, который держит блестящий корпус и попробуйте глючит или нет.
