Как мотать силовой трансформатор

Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Как мотать силовой трансформатор

Сообщение Komrad »

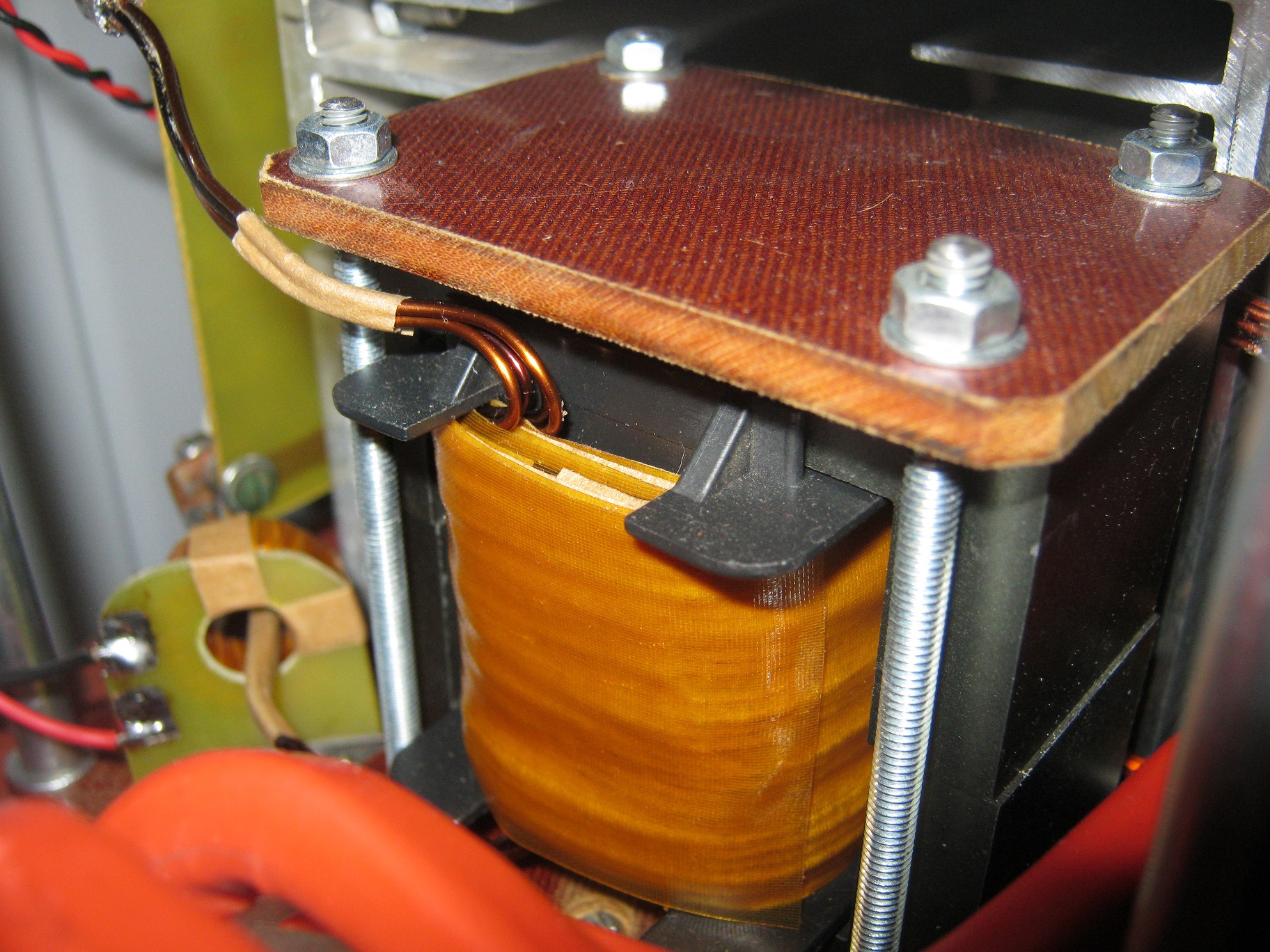

Интересный калькулятор, все наглядно и понятно. Я свой последний трансик мотал проводом добытым из втягующих реле стартера.
Вложения
mehanik
Сообщения: 157
Зарегистрирован: 12 сен 2012, 21:22

Re: Как мотать силовой трансформатор

Сообщение mehanik »

Пробуйте версию с увеличенными возможностями и справочными данными по проводам в эмалевой изоляции.
Вложения
потерь от скин эфекта_2.xls
(775.5 КБ) 661 скачивание
mehanik
Сообщения: 157
Зарегистрирован: 12 сен 2012, 21:22

Re: Как мотать силовой трансформатор

Сообщение mehanik »

Себе я решил мотать транс по схеме 1-2-1-2-1 так:
Первичка состоит из 3-х слоев соединенных последовательно проводом 0,8 мм
Внешние слои мотаются лентой из 9-ти проводов по 5 витков в слое.
Внутренний слой состоит из 11-ти проводов и 4 витков.
Потери в первичной обмотке составят около 6,9Вт при токе =21А

Вторичка состоит из двух слоев соединенных параллельно проводом 1,47мм
Оба слоя мотаются лентой из 5-ти проводов
Потери во вторичной обмотке составят около 59Вт при токе =200А

Данную схему выбрал из соображения того, что:
Параллельно соединять допустимо только слои находящиеся в одинаковых
магнитных полях во избежание протекания вихревых токов между слоями
(конец страницы 8 - начало стр. 9 вышеуказанного документа)
Последовательно соединять допускается слои находящиеся в любых магнитных полях.
Аватара пользователя
PAVEL
Сообщения: 1217
Зарегистрирован: 10 дек 2011, 18:37
Откуда: Россия

Re: Как мотать силовой трансформатор

Сообщение PAVEL »

Вот про это давно хотел услышать дельный ответ,по разделению первички.Интиресно какая индуктивность расеения у такаго транса и хорошо бы картинки на осцылографе посмотреть
mehanik
Сообщения: 157
Зарегистрирован: 12 сен 2012, 21:22

Re: Как мотать силовой трансформатор

Сообщение mehanik »

Индуктивность рассеивания зависит от толщины обмоток и отношения площади соприкосновения первичной и вторичной обмоток между собой. Идеальный случай когда площадь первички в местах касания с вторичкой равна площади вторички в местах касания с первичкой. Например первичка S=25см*2 и вторичка S=25см*2. То есть 25/25=1. Если же одна из обмоток намотана не по всей площади второй, то индуктивность рассеивания увеличится. Также, чем больше толщина слоя+изоляции между слоями, тем больше индуктивность рассеивания. В моем случае площадь соприкосновения обмоток идентична с авторским вариантом, так что по этому признаку изменений индуктивности рассеивания не будет. А по толщине этот вариант тоньше авторского на 10%, но я пока не уверен что это даст какой то выигрыш, скорей всего никакого. Так, что результат должен остаться таким же.
До постройки апарата еще дело не дошло - осцилограм долго ждать придется.
Аватара пользователя
PAVEL
Сообщения: 1217
Зарегистрирован: 10 дек 2011, 18:37
Откуда: Россия

Re: Как мотать силовой трансформатор

Сообщение PAVEL »

mehanik Спасибо ! будем ждать продолжения, очень интиресно что получится
dik01
Сообщения: 423
Зарегистрирован: 26 мар 2012, 22:13

Re: Как мотать силовой трансформатор

Сообщение dik01 »

Вопрос к общественности хочу намотать выходной трансформатор медной лентой сложеной одна к другой (Лента первички сверху лента вторички и таким бутербродом мотать)так чтоб сразу мотать и первичку и вторичку .Вопрос правильно ли так будет?
dik01
Сообщения: 423
Зарегистрирован: 26 мар 2012, 22:13

Re: Как мотать силовой трансформатор

Сообщение dik01 »

Намотал силовой трансформатор лентой 38х0.3(первичка по 7 витков в слое соединение последовательно) вторичка 38х0.2 ( по 5 витков в слое соединение паралельное) индуктивность первички 1.8 мГн вторички 0.2мГн
мотал 2_1_2_1_2
при замыкании любой из обмоток индуктивность 0мГн прошу подсказать правильно намотан или чтото не так.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Как мотать силовой трансформатор

Сообщение Komrad »

dik01 писал(а):при замыкании любой из обмоток индуктивность 0мГн прошу подсказать правильно намотан или чтото не так
Индуктивность рассеяния должна получиться в районе 2микроГн.Проверьте прибор на готовых дросселях малой индуктивности, свой проверял на ДПМ (5%) 100 и 8 мкГн.
dik01
Сообщения: 423
Зарегистрирован: 26 мар 2012, 22:13

Re: Как мотать силовой трансформатор

Сообщение dik01 »

Komrad писал(а): Индуктивность рассеяния должна получиться в районе 2микроГн.Проверьте прибор на готовых дросселях малой индуктивности, свой проверял на ДПМ (5%) 100 и 8 мкГн.
У меня почти 2 микрогенри только если не корочу вторичку при закороченной вторичке в первичке 0.02 микрогенри.
