(репорт) Сварочный инвертор часть 3

[ww07]

Буду надоедать дальше, пока не прогонят.
1. Заметил несоответствие распиновки трансформатора блока питания на схеме и на плате. Опечатка или есть какая-то хитрость?
2. Интересуюсь конструкцией выходного дросселя последней версии и что по-вашему лучше - бескаркасная катушка или на ТДКС-ах.

[Евгений]

Привет ww07
Петрович дал задание помочь симулировать в програме LTspice IV трансформатор и помочь тебе расчитать витки.
Я этого не делал но давай попробуем для этого надо знать характеристики сердечника.
Hc= коэрцитивная сила
Bs= индукция насыщения,
Br= остаточная индукция,
A= площадь поперечного сечения сердечьника в кв.м
Какой ток холостого хода в аперах?
И амплитуда на первичке в вольтах?

Если у тебя сердечник как у Петровича в статье (Сварочный инвертор часть 3) то характеристики вот такие тогда осталось узнать только ток на первичке и напряжение холостого хода.
Вот параметры сердечника E70/33/32 из феррита N87:
Hc=13 коэрцитивная сила
Bs=0,39 индукция насыщения,
Br=0,15 остаточная индукция,
A=0,000676 площадь поперечного сечения сердечьника в кв.м,
Lm=0,15 средняя длинна магнитной силовой линии в метрах

[Petrovich]

Привет ww07
...Петрович дал задание помочь симулировать в програме LTspice IV трансформатор и помочь тебе расчитать витки.

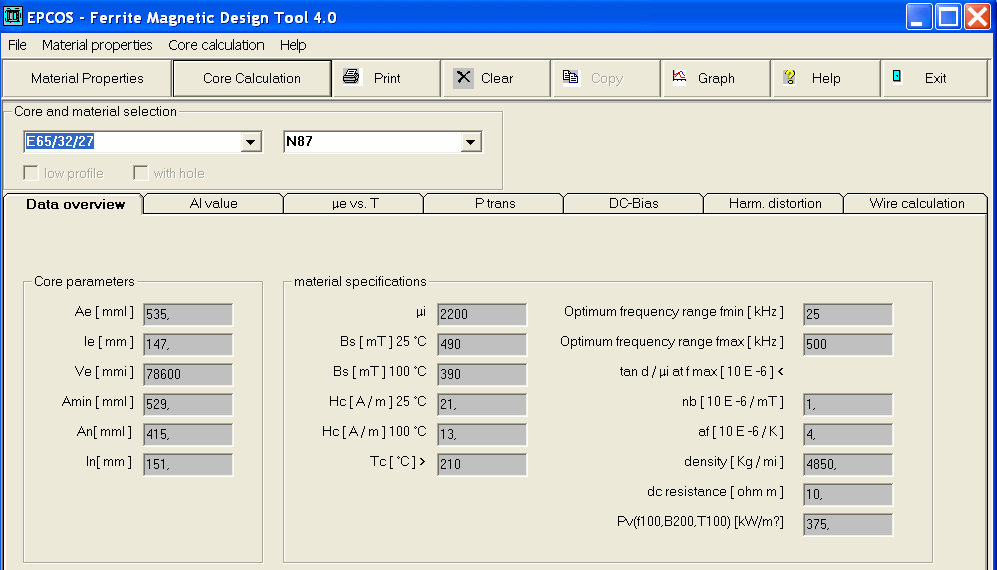

Сначала качаем и инсталим вот это. Учимся с этим работать. Сначала по этому находим В и Н для нашего материала. Выбираем температуру 100 градусов. Вот оно само тут всё написано.
Спрашивайте.

[Евгений]

А где в этой программе (остаточная индукция)

[Евгений]

А вот гледел я график для материала N87 так там петля размагничевния пересекает ноль на 0,16 Тэсла, а не 0,15 тэсла как у тебя в расчетах Петрович при 25 градусах.
Правда при 100 градусах размагничивается уже на много лучше 0,07 тэсла.

[Евгений]

Ну все давай свою марку фирита ww07 напряжение питания частоту на которой будет работать твой транс, а я покумекую посимулирую в спице.

[Евгений]

Спасибо Петрович за отличные программы для меня они открытие очень в электронике пригодятся Magnetic design tool, LTspice IV буду теперь пользовоться.

[ww07]

Ну, допустим, N87 EF25 (E25/13/7), 22 В, 35 кГц, все как по схеме, 50 витков.

[Евгений]

А какая у тебя схема трансформатор у тебя работает с переменным током или однопалярным.
Если рабочий ток течет в одном направлении то и щитается по другому.
22 вольта это что на первичке что ли?
Мне надо напряжение на первичке покажи схему чтобы было понятней с чем имею дело?

[Petrovich]

А какая у тебя схема трансформатор у тебя работает с переменным током или однопалярным.
Если рабочий ток течет в одном направлении то и щитается по другому.
22 вольта это что на первичке что ли?
Мне надо напряжение на первичке покажи схему чтобы было понятней с чем имею дело?

Ну так я понял, что реч идёт о переходном трансе в моём сварочнике. Вот такая там схема и есть, как я Вам дал модельку. 22 или 14 вольтов, однополярная, с размагничивающей катушкой. В общем Бармалейная классика. Мне тоже интересно, что у Вас получится.
