Slava где модули покупали и за сколько.

[Slava]

Модули покупал давно в elitan.ru. Я этот сварочник забросил на год. Сейчас новоселье да ремонты закончились, отпуск, решил добить.

[СашаЖ]

Аппаратец заработал, Sam_Soft Вы попали в самую точку, когда советовали ток повысить до 30А. Благодарю за проделану огромную работу и самое главное за тех поддержку, что бы в жизни у Вас все складывалось хорошо и здоровья побольше.
Спасибо всем откликнувшимся за советы и наставления.
После увеличения с помощью утилиты мин тока и записи этого эпрома все заработало с пол тыка. Калибровки авторские на реальной дуге , а не баласте сходиться с точностью до двух ампер, и следовательно я ничего не калибровал так и оставил.
Осцилятор поджигает дугу моментально , получил огромное удовольствие от процесса, реле времени выкину за ненадобностью.
Попробовал варить алюминий толщиной 3мм (до этого пробовал варил на фрониусе раз , я не заметил различия , хотя практики 0) но на переменке поджигал лифтом.
Да забыл написать в прошлый раз заменил разрядник Эпкос и поставил самодельный и кусочков вольфрама , дуга стала мощней.
Ну и фото извините за качество и культуру сваркостроительства.

[J-Tec]

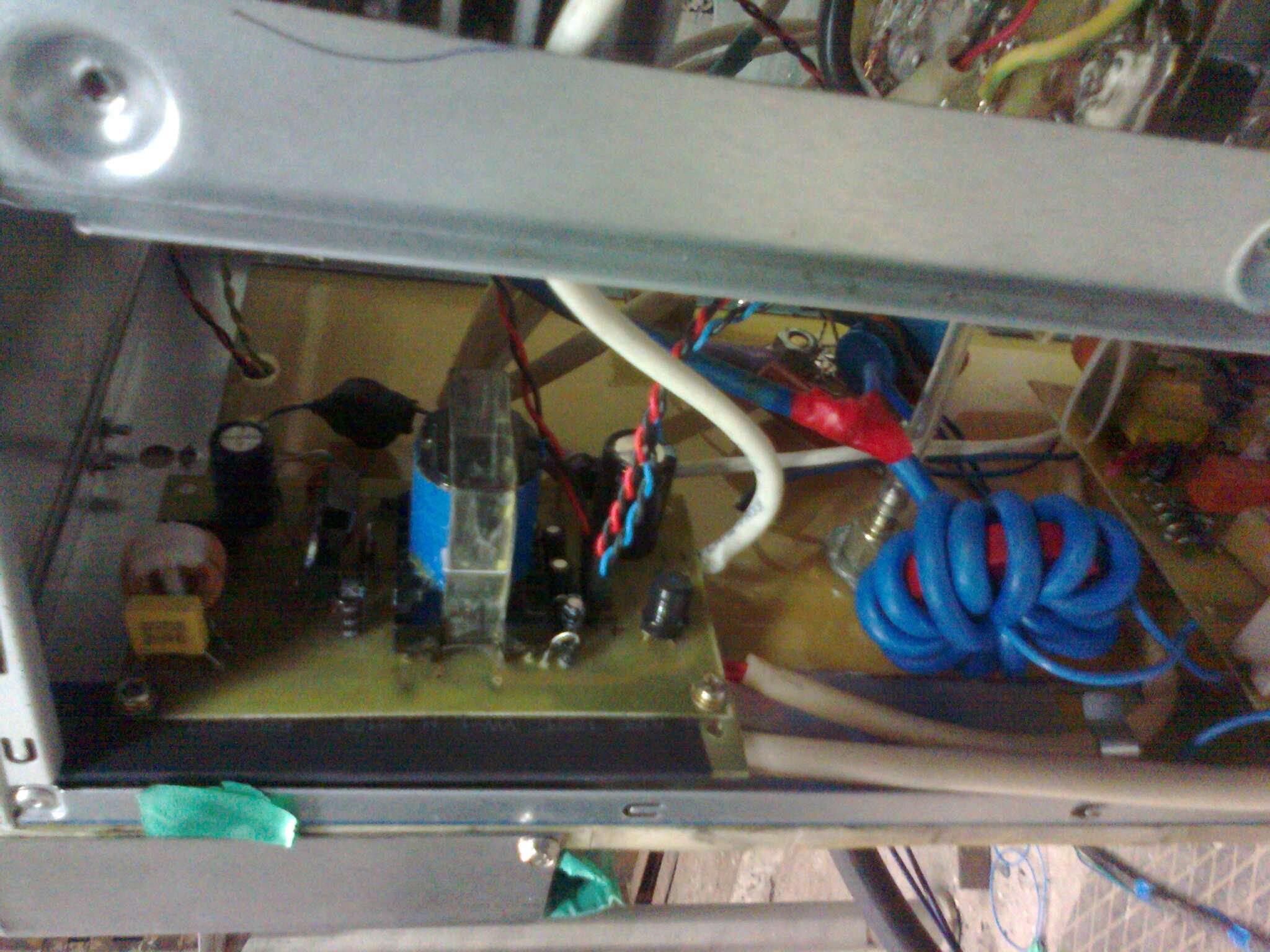

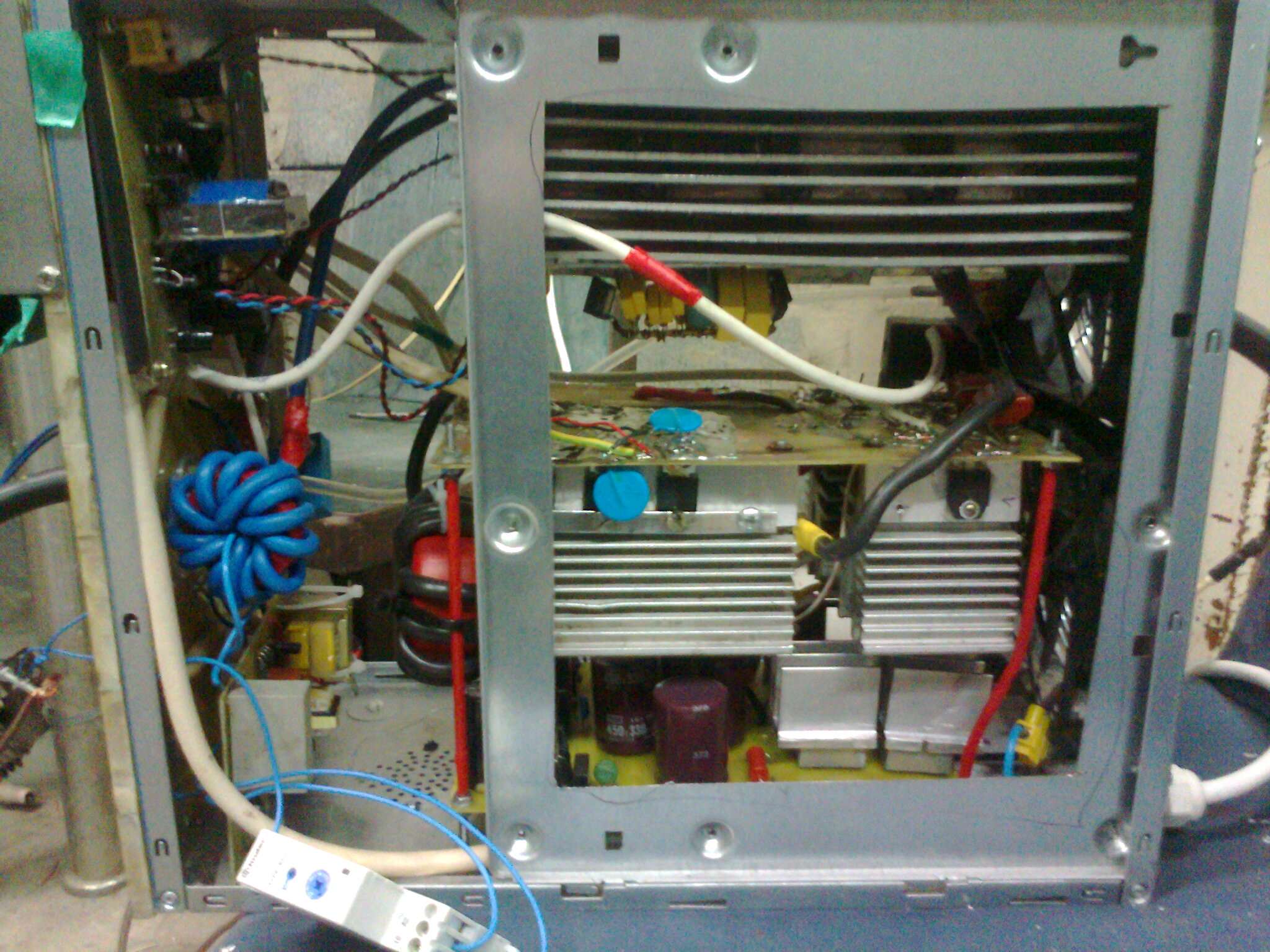

Подписал элементы.
Вот что обнаружил со схемой R11 и C23, R1 который 47 Ом 5Вт не влезет в печатку, нет 150 Ом и 82 Ом на оптопаре.
Где 13007 2.7к стоит не на базе, а за 5.1 Ом. Нет 360 Ом 2Вт.
И остался вопрос про маленький транс что за он?

[J-Tec]

И не понятно что за элементы там в правом нижнем углу

[Petrovich]

Подписал элементы.
Вот что обнаружил со схемой R11 и C23....

ну?,

R1 который 47 Ом 5Вт не влезет в печатку,

Это пара RC выпаяная из БП, во всех БП они стоят стоя.

нет 150 Ом и 82 Ом на оптопаре.

Да, резал дорожки и паял SMD снизу.

Где 13007 2.7к стоит не на базе, а за 5.1 Ом. Нет 360 Ом 2Вт.

Надо так, как на схеме, я там что-то тоже снизу допаивал. Посмотрите фотки.

И остался вопрос про маленький транс что за он?

Оба транса, как и написано в тексте из БП. Просто один сердешник от 200 вт блока, другой от более мощного.

[Petrovich]

И не понятно что за элементы там в правом нижнем углу ?

Два ключика, один - это реле времени для +310, второй - для вентилятора. Его можно не паять, по вкусу. На Пашиной разводке он стоит на БУ. А печатку Вашу залью может сегодня вечером.

[J-Tec]

Два ключика, один - это реле времени для +310, второй - для вентилятора. Его можно не паять, по вкусу. На Пашиной разводке он стоит на БУ. А печатку Вашу залью может сегодня вечером.

тогда подождите я ее подправлю. чтобы уже ее не косаться.

[Petrovich]

...тогда подождите я ее подправлю. чтобы уже ее не косаться.

Подожду.
Да, и вот ещё, по этому БП есть отдельная ветка, давай туда. Эта ветка и так перегружена инфой.

[sam_soft]

Саша, а попробуй уменьшить мин ток до 25 ампер. Как будет работать. Снова Е5 или нормально. И есчо. Если есть на работе переменники - аргонники тира Фрониуса Мэджик Вэйв или EWM Тритон , тот же Тетрикс. Попробую поварить если есть и сравнить переменку. Змей говорил что эта варилка варит не хуже ESAB-а. Интересно с этими сравнить. Вышеперечисленное - это мировые брэнды. Интересно сравнение с ними.
А ваще-то молодец, твое упортво заслуживает уважухи, не побоялся клепать эту варилку, торопиться только сильно не нужно. Кстати, как греются модули ? У тебя ж вроде они ноунэйм, взятые с какого то частотника. Потому скорее всего на 1200 вольт.
