Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[hantmaster]

Я сегодня осциллятор в железный коробочку запихну и посотрю есть ли потенциал на корпусе , Петрович а между чем в корпусе вы хотите розрядник ставить?

[PAVEL]

Тут как то спрашивали печатки у меня,каких то особенных у меня нету,то что есть.Поправил ещё разок печатку управы некоторые детальки поменял,сила моя, рисунок показывал,может что то не доделал как надо,но меня устраивает

[Petrovich]

... , Петрович а между чем в корпусе вы хотите розрядник ставить?

Между байонетами TIG. Ну на случай когда осциллятор уже работает, а зазор между горелкой и железкой большой.

[hantmaster]

Между байонетами TIG. Ну на случай когда осциллятор уже работает, а зазор между горелкой и железкой большой.

И что это даст.... Ничего... Разве что поджигаться хуже станет.
Седня весь день посявятил опять осциллятору . Насотрелся вчера мультиков про Герца и его супер открытия , даже поверил в то что излучает розрядник , сегодня вырезал ножницами с 1мм сталь3 раскройку коробочки чтоб закрыть проклятый розрядник чтоб он не изрыгал вредную радиацию и ниодин бозон хикса не выскочил . Но как всегда в мультиках одна брехня и заковав осциллятор в корпус потенциал на всех проводниках ничуть не упал ...
Излучает тиг горелка и к бабке не ходите! Можно типа и так оставить мол навешал колечек кругом не глючит ну и черт с ним но это не есть гуд... К стате сегодня опять начало глючить с подключенной кнопкой через разем и отверстие в корпусе если напрямую воткнуть провода в разем что на горелке не глючит , опять токи с антены кнопки переходят на все проводники... Если подключить горелку но без кнопки и пальцем касаться провода одного или другого что на опторозвязку идет ощутимо пиздит током. Короче я не знаю как выгнать эту гадость с корпуса сварочника... Может разберу и попробую без корпуса будет потенциал на управе или нет... Еще есть мысля намотать витков тонкого провода на трансик осциллятора и с инвертировав фазировку подключить на масу и на корпус. По идее токи в противофазе должны гасить друг друга??? Вот видеоиздевательство надо мной... http://youtu.be/PTFqaajifd4

[Komrad]

Может разберу и попробую без корпуса будет потенциал на управе или нет... Еще есть мысля намотать витков тонкого провода на трансик осциллятора и с инвертировав фазировку подключить на масу и на корпус. По идее токи в противофазе должны гасить друг друга???

Поразительно. Месяц назад спрашивать откуда после двухполупериодного выпрямителя пульсации сто герц, а теперь "мысля инвертировать фазировку". Удачи...

[hantmaster]

Поразительно. Месяц назад спрашивать откуда после двухполупериодного выпрямителя пульсации сто герц, а теперь "мысля инвертировать фазировку". Удачи...

Комрад может я и фигню говорю, мне можна знания в этом 0+ ну а идейка то хорошая... А что вы скажете по идейке, я не знаю как это снять. Когда осциллятор работает и подключена горелка , подношу надфиль к управе и со всего металлического валят искры... У вас тоже так? Да и кнопка тож достала...

[Komrad]

Когда осциллятор работает и подключена горелка , подношу надфиль к управе и со всего металлического валят искры... У вас тоже так?

Нет, у меня не так. И колец на проводах питания управы у меня нет, и разрядников дополнительных нет, и еще каких-либо дополнительных устройств тоже нет. Все согласно схемы и рекомендаций, плюс свои соображения по компоновке, коими я поделился. Видео работающего, безглючного, и не искрящего на все стороны с подключенной горелкой и работающим осциллятором аппарата я выложил и мне больше нечего добавить, извини...

[7373]

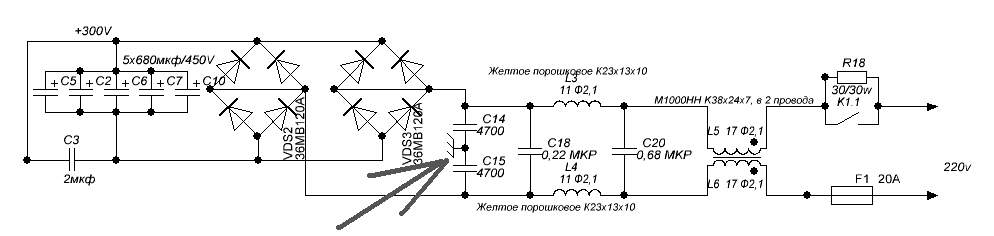

Komrad и hantmaster к вам обеим вопрос. У вас установлены те конденсаторы что стрелкой обозначил на схеме? Имеется ввиду в питателе управы и силовом выпрямителе. Мот они уберут потенциал с корпуса.

[Komrad]

Есть такие, на фотке синенькие. И на служебном питателе ниже возле сахарных резисторов тоже есть. Только я на потенциал не жалуюсь ( пардон за каламбур )

[7373]

Есть такие, на фотке синенькие. И на служебном питателе ниже возле сахарных резисторов тоже есть. Только я на потенциал не жалуюсь ( пардон за каламбур )

И на корпусе они сидят?
