Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

[egor]

Здравствуйте.
Какие уровни срабатывания ПВМки что-бы заменить термодатчики от МЕГА8 на компараторы?.

может это поможет

[Komrad]

Какие уровни срабатывания ПВМки что-бы заменить термодатчики от МЕГА8 на компараторы? А то я прочитал весь форум уже два раза и не нашел. При каком напряжении 40 градусов вентиляции (3.15В лм335) и 70 отключения (3.45В лм335) как я понял.

Еще раз , разьяснение Автора тут.
И на реальном устройстве, калибровка датчиков соответствует температуре воздуха в помещении еще раз то самое кино

[vit1048]

Спасибо.
Уровни посмотрел буду лепить компаратор.

[J-Tec]

Помогите разобраться что с управой. залил 303 хекс. В режиме ММА постоянно идет шим на ирэф, в остольных нормально только по нажатию кнопки на управе.

[Komrad]

Так и правильно, электродами ММА держаком с кнопкой никто пользуется. На ХХ по истечению около 2-3 мин уменьшится заполнение, но ШИМ есть постоянно.

[СашаЖ]

Так и должно быть, вроде на держак кнопки не ставят. В остальных режимах должна появляться при нажатии кнопки торч.

[J-Tec]

подскажите что с ТГР делать.
потребление ТГР 0.9А И сильно греется IRF530

[Komrad]

Импульс длиннее паузы, наверное щупы попутаны. По ТГР или ТИГР писали много, то что Вам нужно сейчас - здесь.
Какой сердечник, витков сколько? Делайте как Petrovich писал, давайте осцилки.

[J-Tec]

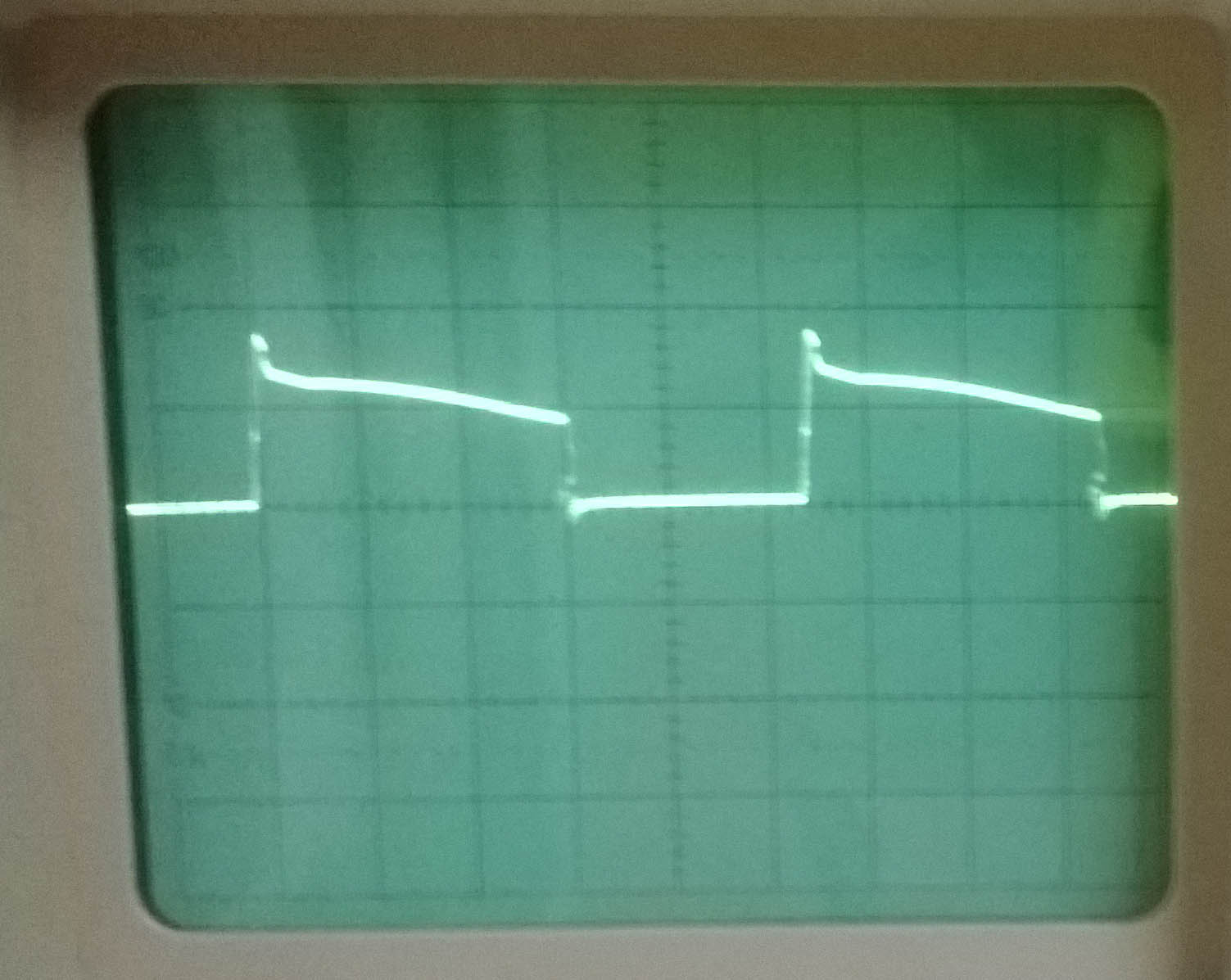

Перемотал. Вот что получил на ш образном сердечнике
С делителем на 10.

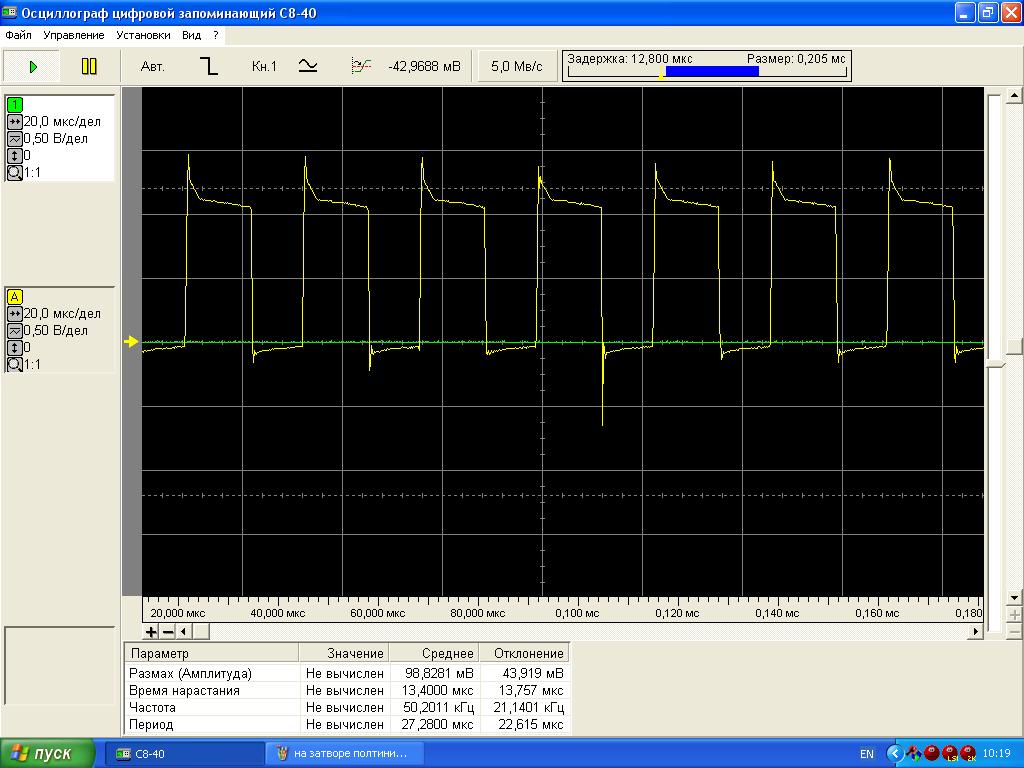

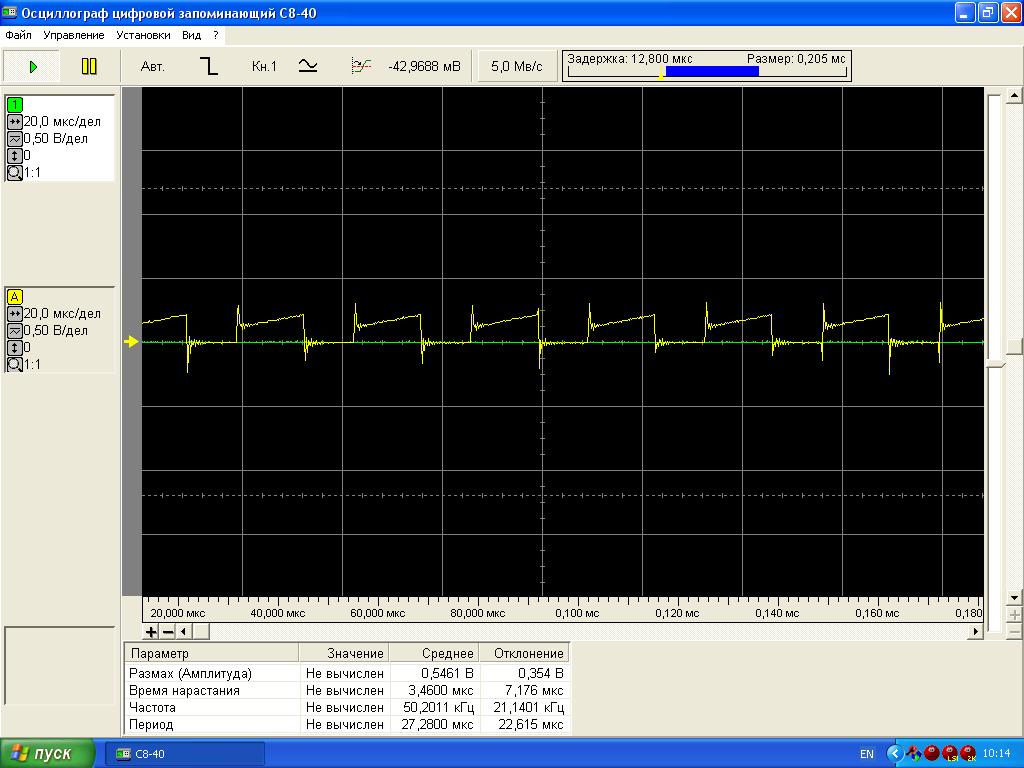

0.5В деление 20мкс/дел
После минуты работы в ММА сдох 5819 который с w1 на землю

[Petrovich]

... Вот что получил на ш образном сердечнике
....

Ни кто не настаивал на Ш-образном.
Чё-та я не пойму, почему + больше чем минус?
