Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

J-Tec
Сообщения: 212
Зарегистрирован: 30 сен 2012, 19:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение J-Tec »

другую 2110 съездил купил. а что по ТГР.
Доматывать или нет?
mehanik
Сообщения: 157
Зарегистрирован: 12 сен 2012, 21:22

Re: Апгрэд Блока управления универсального сварочника

Сообщение mehanik »

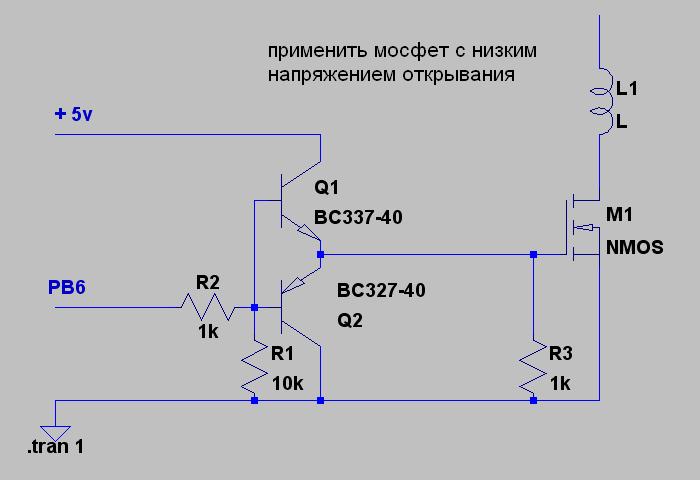

Если у Вас есть время и желание - попробуйте такой вариант. Задержка выключения 50 ns/
Вложения
J-Tec
Сообщения: 212
Зарегистрирован: 30 сен 2012, 19:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение J-Tec »

mehanik писал(а):Если у Вас есть время и желание - попробуйте такой вариант. Задержка выключения 50 ns/
Уже впаял другую IR-ку, рабочую.
Остался вопрос по намотке ТГР остовлять или перематывать?
mehanik
Сообщения: 157
Зарегистрирован: 12 сен 2012, 21:22

Re: Апгрэд Блока управления универсального сварочника

Сообщение mehanik »

J-Tec писал(а):Остался вопрос по намотке ТГР остовлять или перематывать?
Эти выбросы на фронтах свидетельствуют о наличии паразитной индуктивности в цепях ТГР. Это может быть как неправильная намотка ТГР приведшая к большой индуктивности рассеяния, так и не свитые провода питания каскада ТГР и от ТГР к ИГБТ.
Это мое мнение.
mehanik
Сообщения: 157
Зарегистрирован: 12 сен 2012, 21:22

Re: Апгрэд Блока управления универсального сварочника

Сообщение mehanik »

Это амплитуда импульса = 1.5В на затворах IRG4PC50W? Должно быть 13-18В в зависимости от стабилитрона.
J-Tec
Сообщения: 212
Зарегистрирован: 30 сен 2012, 19:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение J-Tec »

намотал на зеленом К45
питание подано 12.5В
Вложения

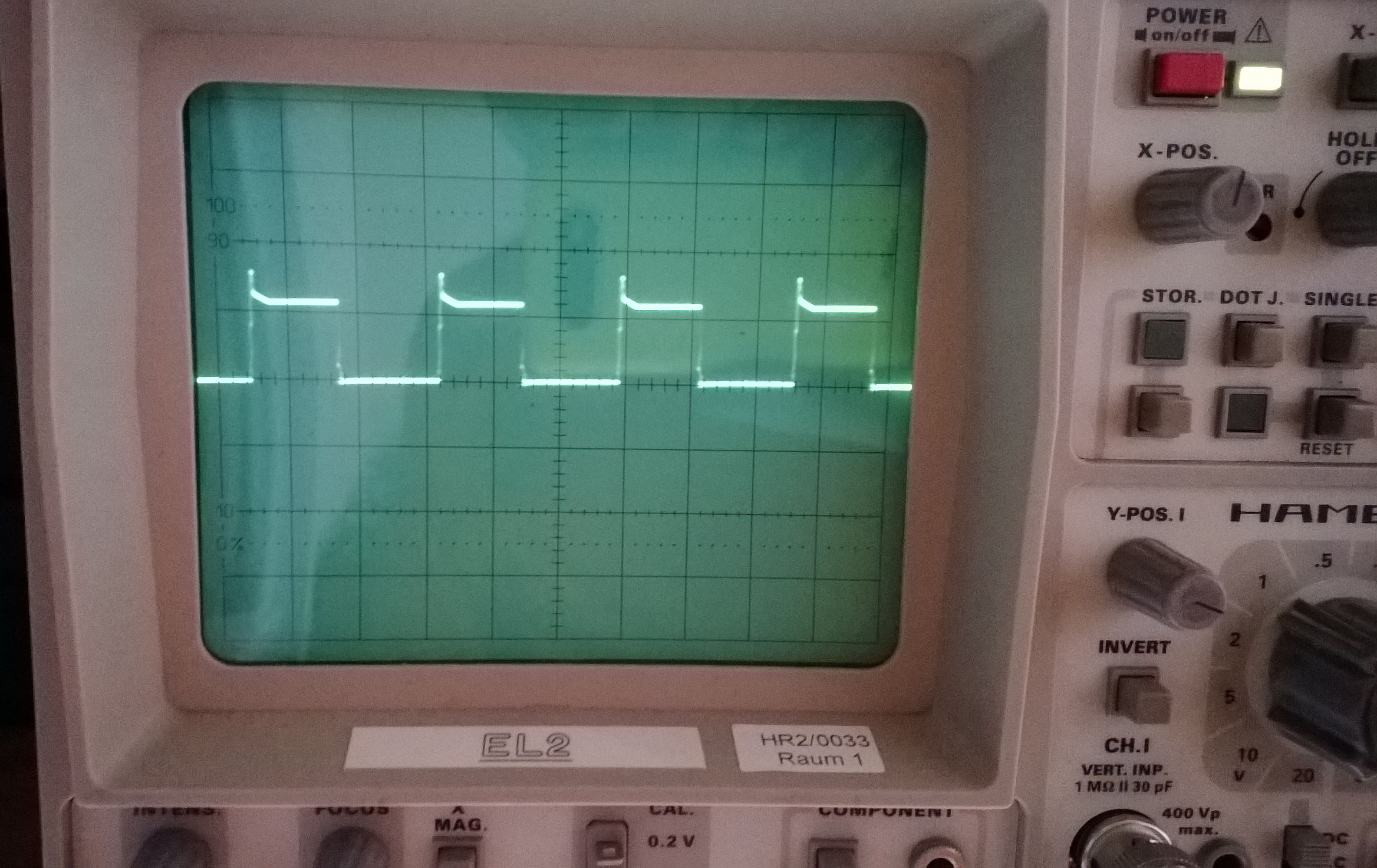

делитель х10, 0.5В
делитель х10, 0.5В

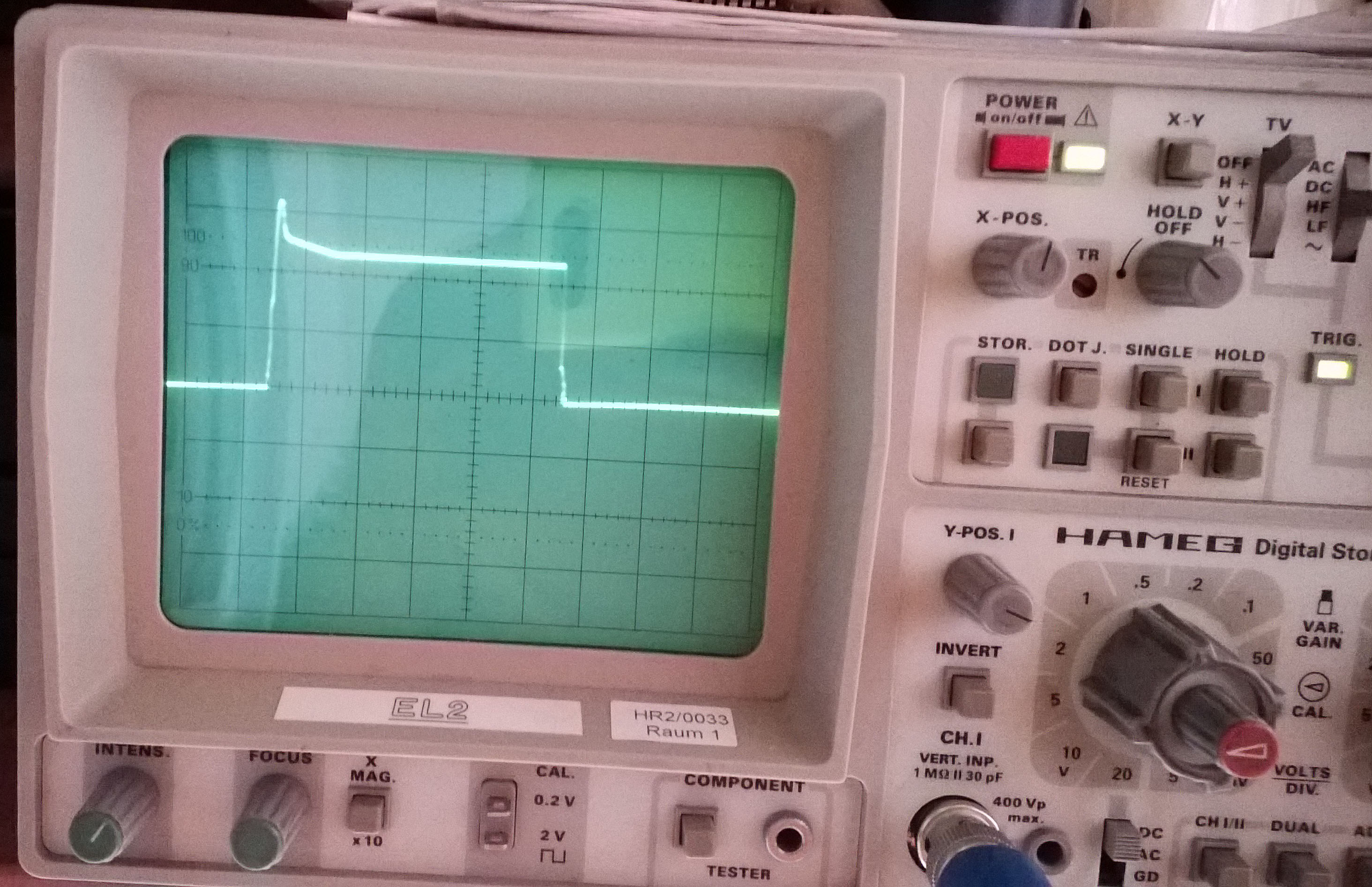

делитель х10, 1В 0.2 ms
делитель х10, 1В 0.2 ms
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Апгрэд Блока управления универсального сварочника

Сообщение Petrovich »

J-Tec писал(а):,,,Остался вопрос по намотке ТГР остовлять или перематывать?
Ну как же мне ответить? Покажите ток, только не так, как в прошлый раз, а на весь экран.
Напряжение потом смотреть будем, выбросы не выбросы...
J-Tec
Сообщения: 212
Зарегистрирован: 30 сен 2012, 19:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение J-Tec »

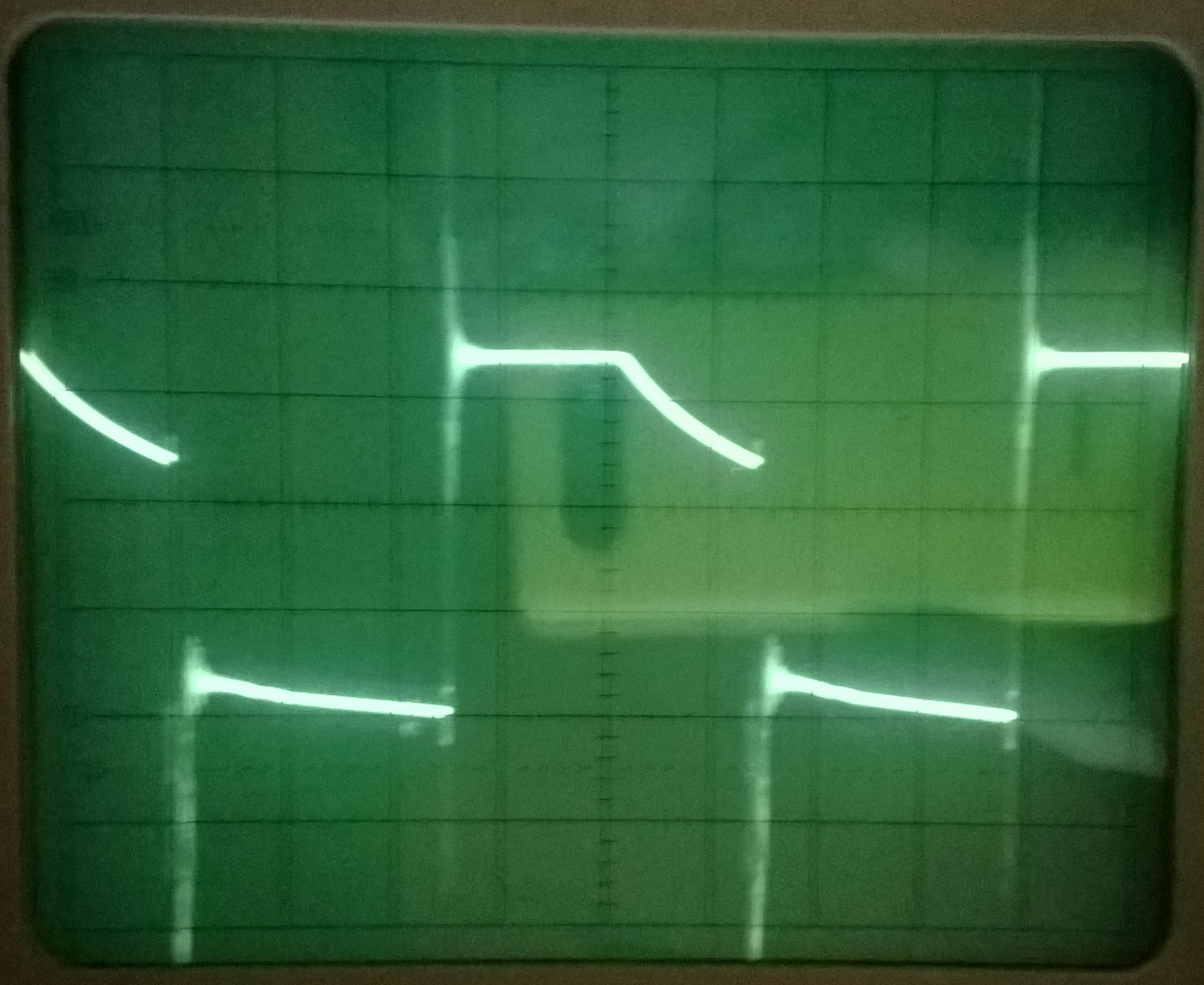

первое фото
5 В на клетку, резистор 1 Ом

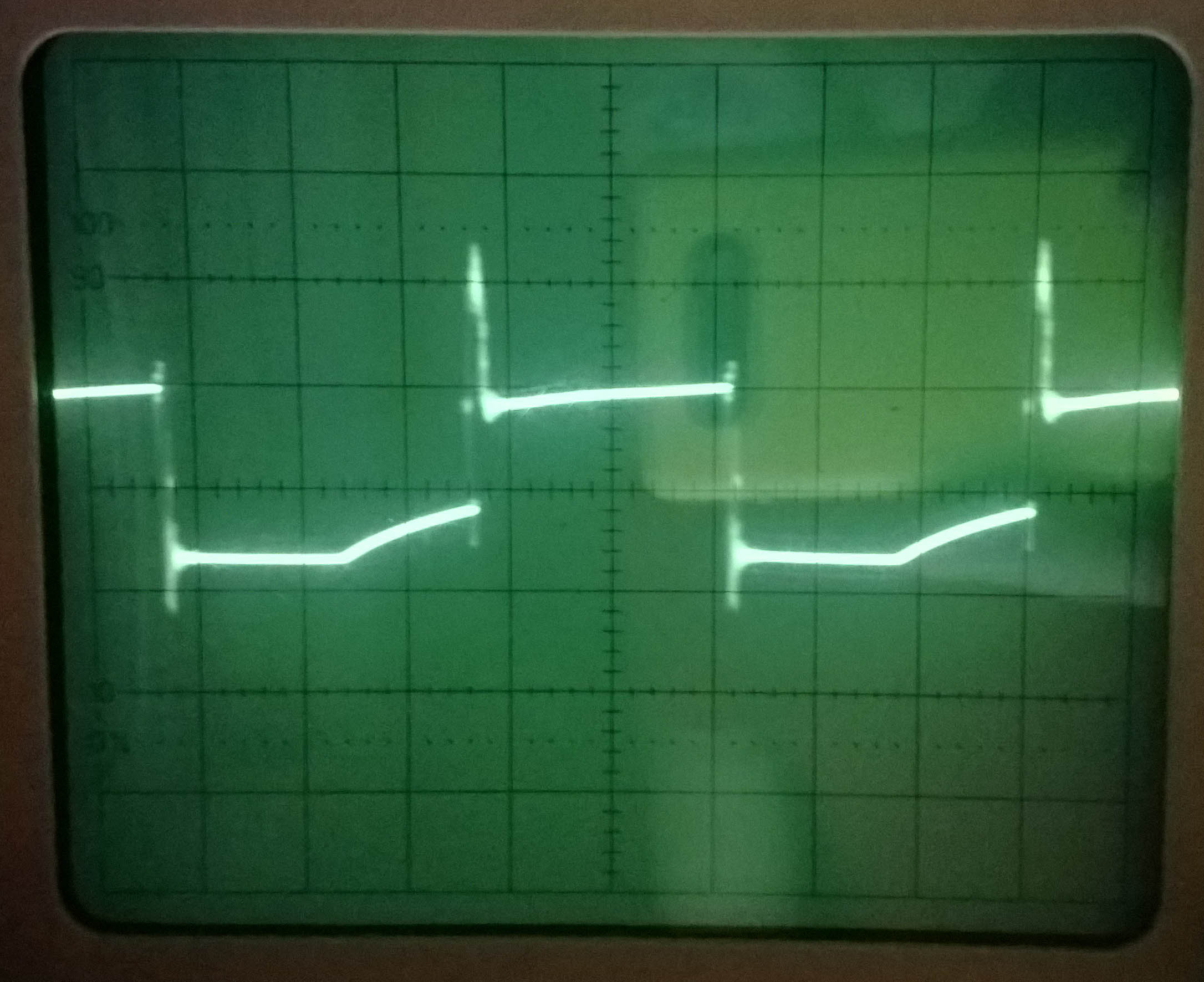

второе
50 мВ, множитель на х10, 0.1 ms луч по середине, центр щупа на стоке IRF, питание 13В резистор 1 Ом

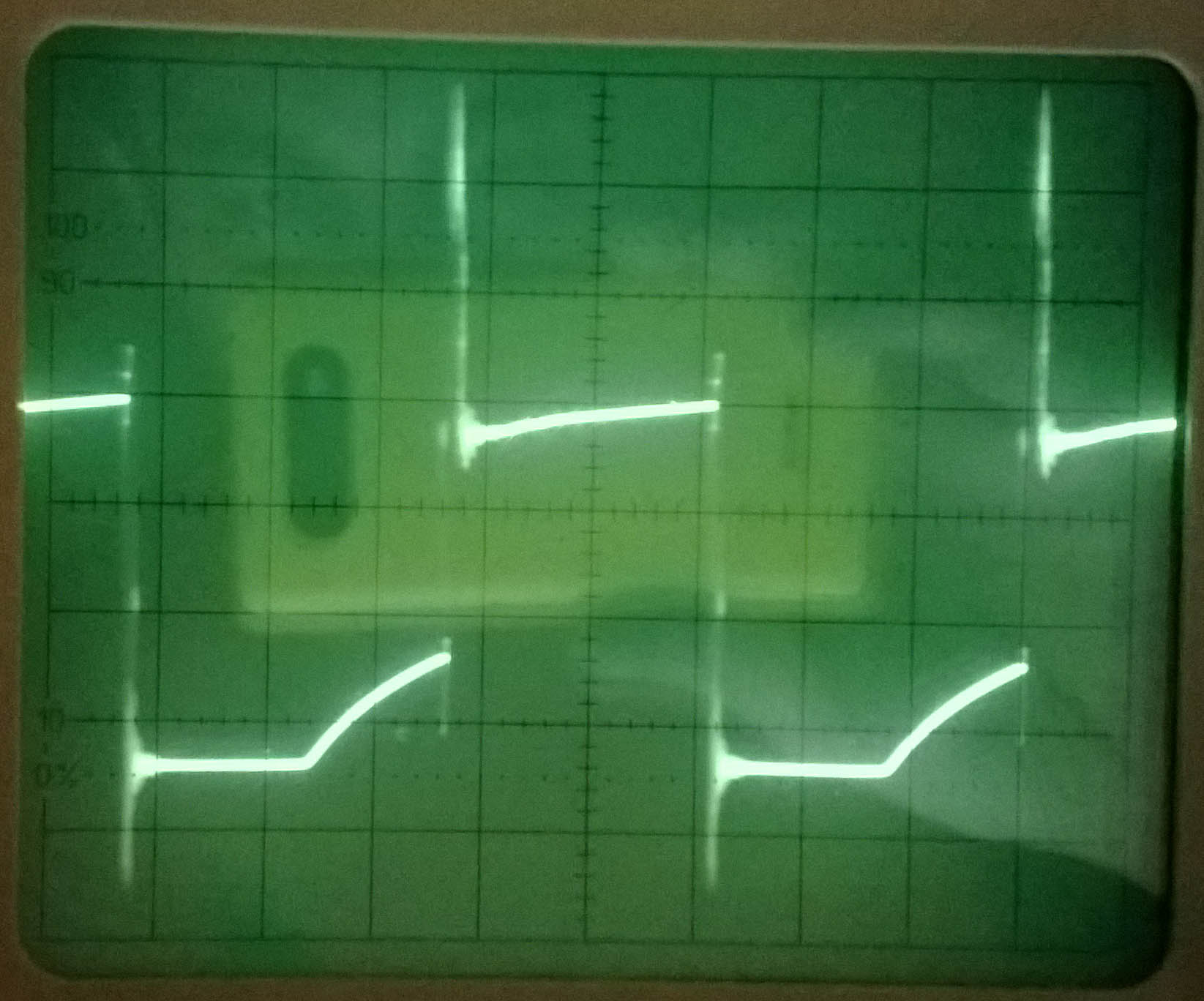

третье
0.1Вна клетку, множитель на щупе х10, 0.1 ms, питание 13В резистор 1 Ом
Вложения
50 мВ множитель на х10 0.1 ms луч смещен на клетку ниже, питание 13В резистор 1 Ом.jpg
50 мВ множитель на х10 0.1 ms луч по середине щупы подключены наобарот, питание 13В резистор 1 Ом.jpg
0.1В множитель на х10 0.1 ms, питание 13В резистор 1 Ом.jpg
Аватара пользователя
Petrovich
Сообщения: 2021
Зарегистрирован: 25 авг 2008, 23:19

Re: Апгрэд Блока управления универсального сварочника

Сообщение Petrovich »

J-Tec писал(а):первое фото 5 В на клетку, резистор 1 Ом...
ТИГР не работает, ищите косяк. Я бы проверил размагничивание и транс.
Аватара пользователя
egor
Сообщения: 715
Зарегистрирован: 05 июл 2013, 11:47
Откуда: Россия, МО

Re: Апгрэд Блока управления универсального сварочника

Сообщение egor »

мне кажется косяк один- ТИГР просто "намотан"
сначала на "каком-то" Ш, потом на кольце К45
ни кол-во витков..ни полные данные ферритов..- так можно долго угадывать
