Апгрэд Блока управления универсального сварочника ( AT90PWM3B)

shaserega
Сообщения: 44
Зарегистрирован: 26 окт 2016, 12:00
Откуда: Хабаровск 27

Re: Апгрэд Блока управления универсального сварочника

Сообщение shaserega »

здравствуйте.
подскажите по дросселю,есть только К55х32х11.7 (кольцо, альсифер МТЧК-55), подойдет такое?
и есть ли альтернатива альсиферу т.к. добыть проблематично
Аватара пользователя
Chir-OFF
Сообщения: 737
Зарегистрирован: 25 дек 2014, 22:19
Откуда: Краснодарский край

Re: Апгрэд Блока управления универсального сварочника

Сообщение Chir-OFF »

Альтернатива была кажется в замене на сендаст,придётся перешерстить форум,кто-то собирал.А вообще можешь мотануть витков 14-16 и замерить индуктивность,дальше на свой страх и риск.У меня сейчас в наличие несколько колец 55,64 и 75,у всех разное сечение,некогда мотать на пробу,но выбор имею :)
shaserega
Сообщения: 44
Зарегистрирован: 26 окт 2016, 12:00
Откуда: Хабаровск 27

Re: Апгрэд Блока управления универсального сварочника

Сообщение shaserega »

во засада с этими альсиферами :( , индуктивность дросселя какая должна быть? кажется где то читал 75, поиск плохо рулит
shaserega
Сообщения: 44
Зарегистрирован: 26 окт 2016, 12:00
Откуда: Хабаровск 27

Re: Апгрэд Блока управления универсального сварочника

Сообщение shaserega »

так с распыленкой кто то писал, что со временем с ней что то происходит нехорошее, поэтому не вариант
uni-el
Сообщения: 57
Зарегистрирован: 26 фев 2016, 21:22
Откуда: сибирь54

Re: Апгрэд Блока управления универсального сварочника

Сообщение uni-el »

Дроссель 30 mH, а если укажите в профиле где Вы находитесь, народ подскажет , где прикупить.
Аватара пользователя
Komrad
Сообщения: 2699
Зарегистрирован: 27 авг 2011, 21:07

Re: Апгрэд Блока управления универсального сварочника

Сообщение Komrad »

shaserega писал(а):индуктивность дросселя какая должна быть? кажется где то читал 75, поиск плохо рулит
Наберите в поиске слово "альсифер". Вам будет предложено три страницы - там написано ВСЁ: витки, размеры, индуктивность, о термическом старении распыленки тоже будет...
Аватара пользователя
виктор76
Сообщения: 189
Зарегистрирован: 11 июн 2013, 00:17
Откуда: Крым ,Саки

Re: Апгрэд Блока управления универсального сварочника

Сообщение виктор76 »

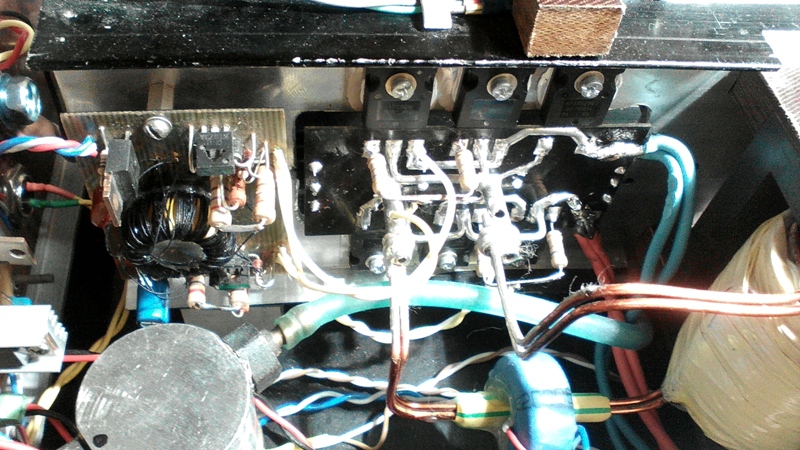

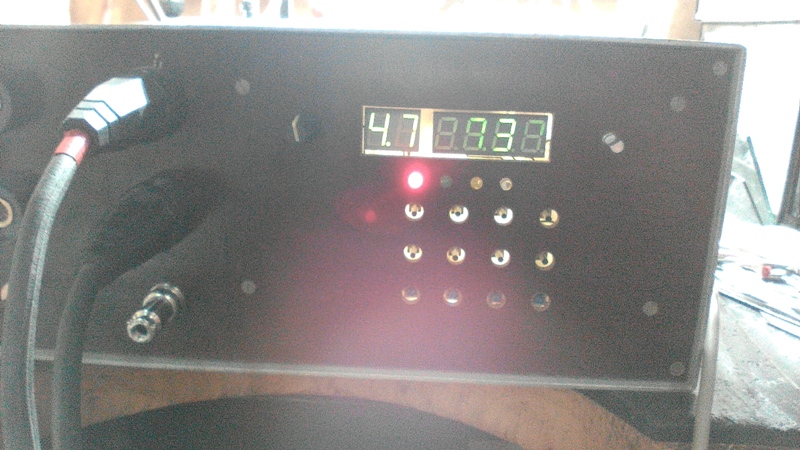

доброго всем времени суток!,наконец добрался до сварочника,в режиме ММА на нарузке 0,3 Ом по заданию выше 37 А начинается мигание индикатора дальше вообше ШИМ отрубается ,мож кто сталкивался ,откуда помеха лезит,без нагрузки нормально
Вложения
Изображение 2.jpg
Изображение 1.jpg
Аватара пользователя
PAVEL
Сообщения: 1217
Зарегистрирован: 10 дек 2011, 18:37
Откуда: Россия

Re: Апгрэд Блока управления универсального сварочника

Сообщение PAVEL »

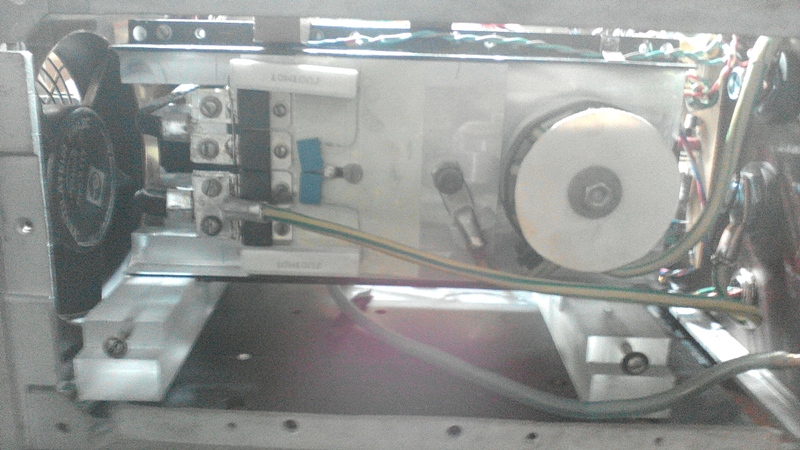

Виктор76 а что за монтаж такой,одни проводки.
Тот проводок на ТТ по моему его можно прокинуть по короче.Как по мне так длинными будут. Подумай как это зделать,от проводка зависит многое. Плата управления своя? Как общий разведен и может этот же общий коротит на корпус.Платы по силовой не вижу,выходит поделена на части. Больше сказать нечего,такой беды пока не было. :)
Аватара пользователя
виктор76
Сообщения: 189
Зарегистрирован: 11 июн 2013, 00:17
Откуда: Крым ,Саки

Re: Апгрэд Блока управления универсального сварочника

Сообщение виктор76 »

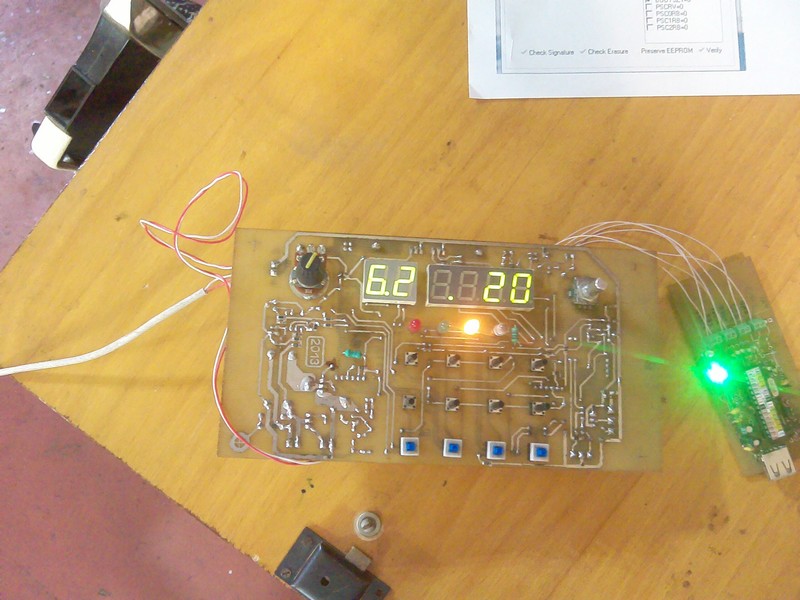

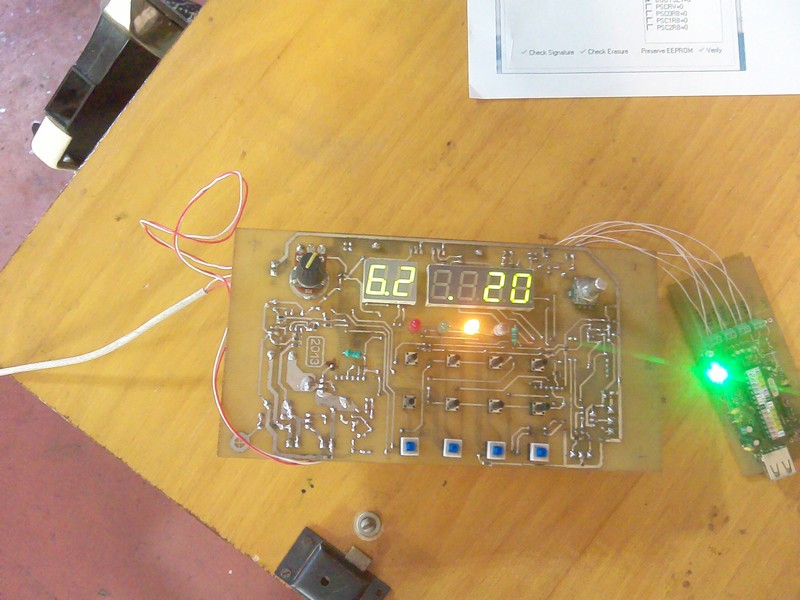

управление сие,провод ТТ сделал короче и в другую сторону ,тока хуже,пока играюсь проводочками,результат в худшую сторону
Вложения
Аватара пользователя
виктор76
Сообщения: 189
Зарегистрирован: 11 июн 2013, 00:17
Откуда: Крым ,Саки

Re: Апгрэд Блока управления универсального сварочника

Сообщение виктор76 »

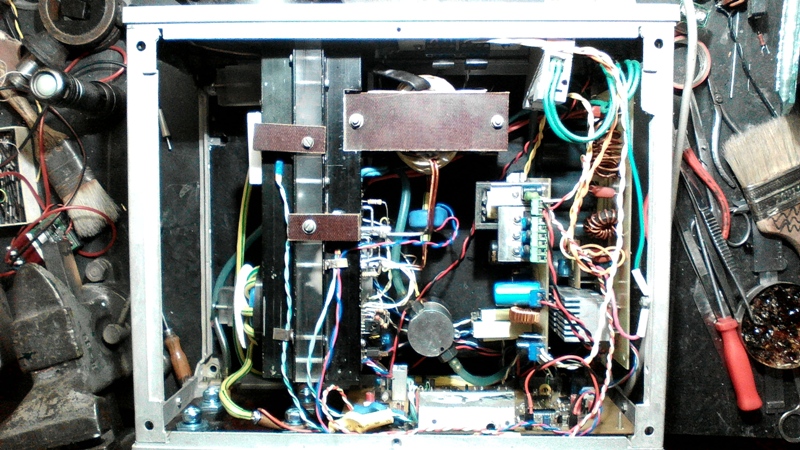

силовая
Вложения
Изображение 003.jpg
Изображение 002.jpg
