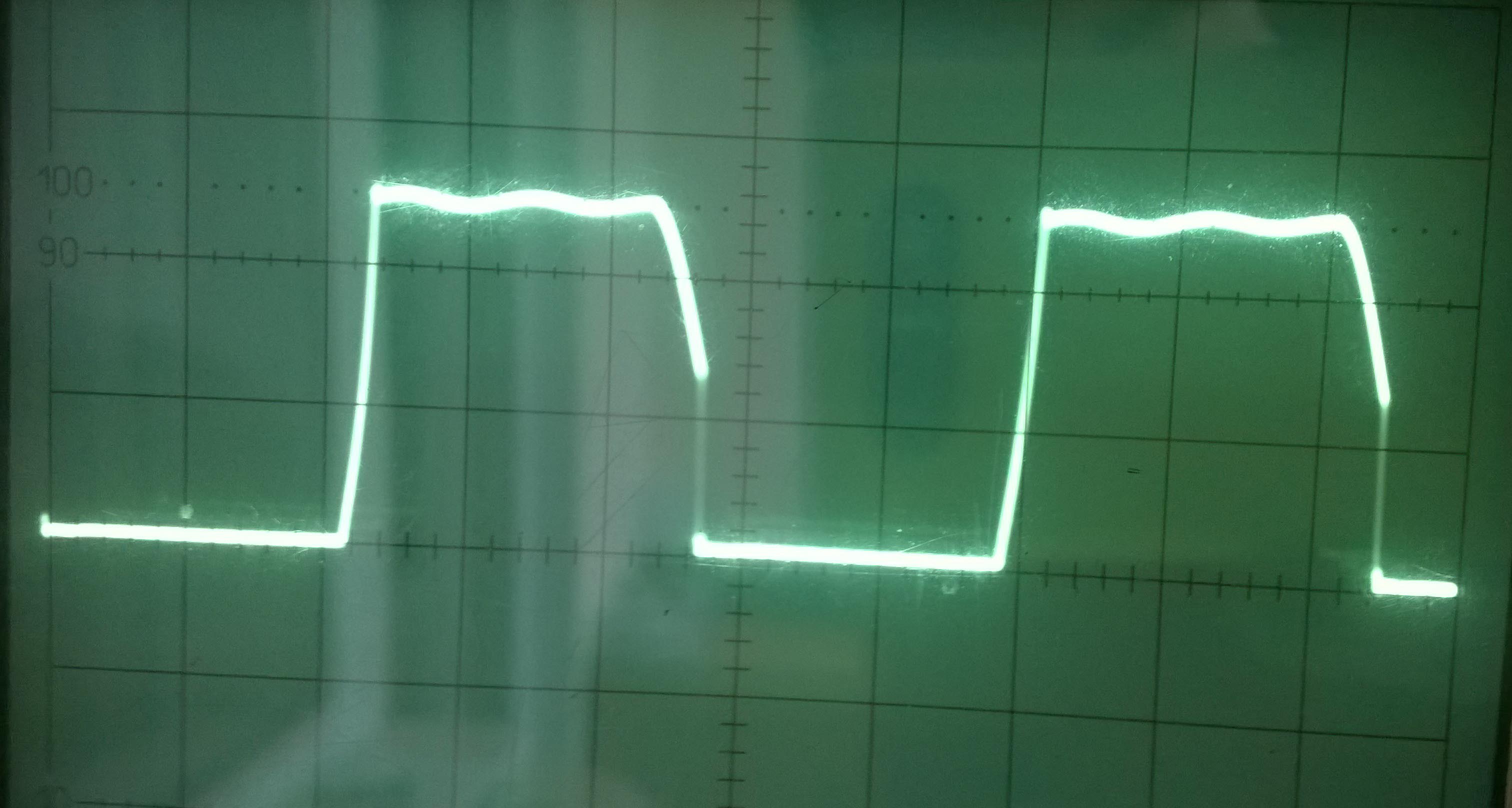

Ну вот потихоньку осиливаю сварник. Что скажите по осцилограммам? Резистор на оптроне еще пока не выпаивал, дроссель на альсифере К63 с черной полосой, 16-ть витков проводом 16 квадратов 53.5 микрогенри вышло. Походу надо сматывать пару витков?

[Komrad]

Что скажите по осцилограммам.

По моему мнению на осцилке К-Э нет четко выраженного "скола" размагничивания. Трансик с прокладкой? Номиналы снабберов ключей соответствуют схеме?

дроссель на альсифере К63 с черной полосой. 16-ть витков проводом 16 квадратов 53.5 микрогенри вышло. походу надо сматывать пару витков?

Если Вы уверены в точности L-метра тогда надо отматывать.

[J-Tec]

По моему мнению на осцилке К-Э нет четко выраженного "скола" размагничивания. Трансик с прокладкой? Номиналы снабберов ключей соответствуют схеме?

Если Вы уверены в точности L-метра тогда надо отматывать.

Транс без прокладки. Запаял наконечники на транс, соответственно прогревалась обмотка нормально так. После запайки первичка стала 2000мкГн. Подскажите что сделать чтобы скол размогничивания был больше, а ступор в голове - это мой первый опыт в силовой электронике.

[PAVEL]

подскажите что сделать чтобы скол на размогничевании был больше, а ступор в голове. это мой первый опыт в силовой электроние.

Первое что ,это индуктивность большая,видимо феррит другой марки.Тут на форуме писали должен в районе 1,46мГн.При большой индуктивности будут большие патери,тогда придётся что то менять.
Какое было питание ключей на момент измерения? при малом напряжении, гдето вольт 25-50 может скола не быть.Если можно фото силовой платы ,неисключаю что может гдето утечка.Так что причин много.

[J-Tec]

Первое что ,это индуктивность большая,видимо феррит другой марки.Тут на форуме писали должен в районе 1,46мГн.При большой индуктивности будут большие патери,тогда придётся что то менять.
Какое было питание ключей на момент измерения? при малом напряжении, гдето вольт 25-50 может скола не быть.Если можно фото силовой платы ,неисключаю что может гдето утечка.Так что причин много.

Ферит эпкос n87. питание было через латр вольт 200.
само интнресно после того как на транс напоял контакты индуктивность выросла

[PAVEL]

Ферит эпкос n87. питание было через латр вольт 200.
само интнресно после того как на транс напоял контакты индуктивность выросла

При таком напряжении долно быть размагничивание ,так и до взрыва не долеко.Попробуйте зазор в сердечнике сделать, самую малось,или резистор на оптроне убрать.Сама конструкция аппарата собрана в корпус или нет.Выпрямитель 300в собран полностью,электролиты обязательно нужны. Больше мыслей нет.

[J-Tec]

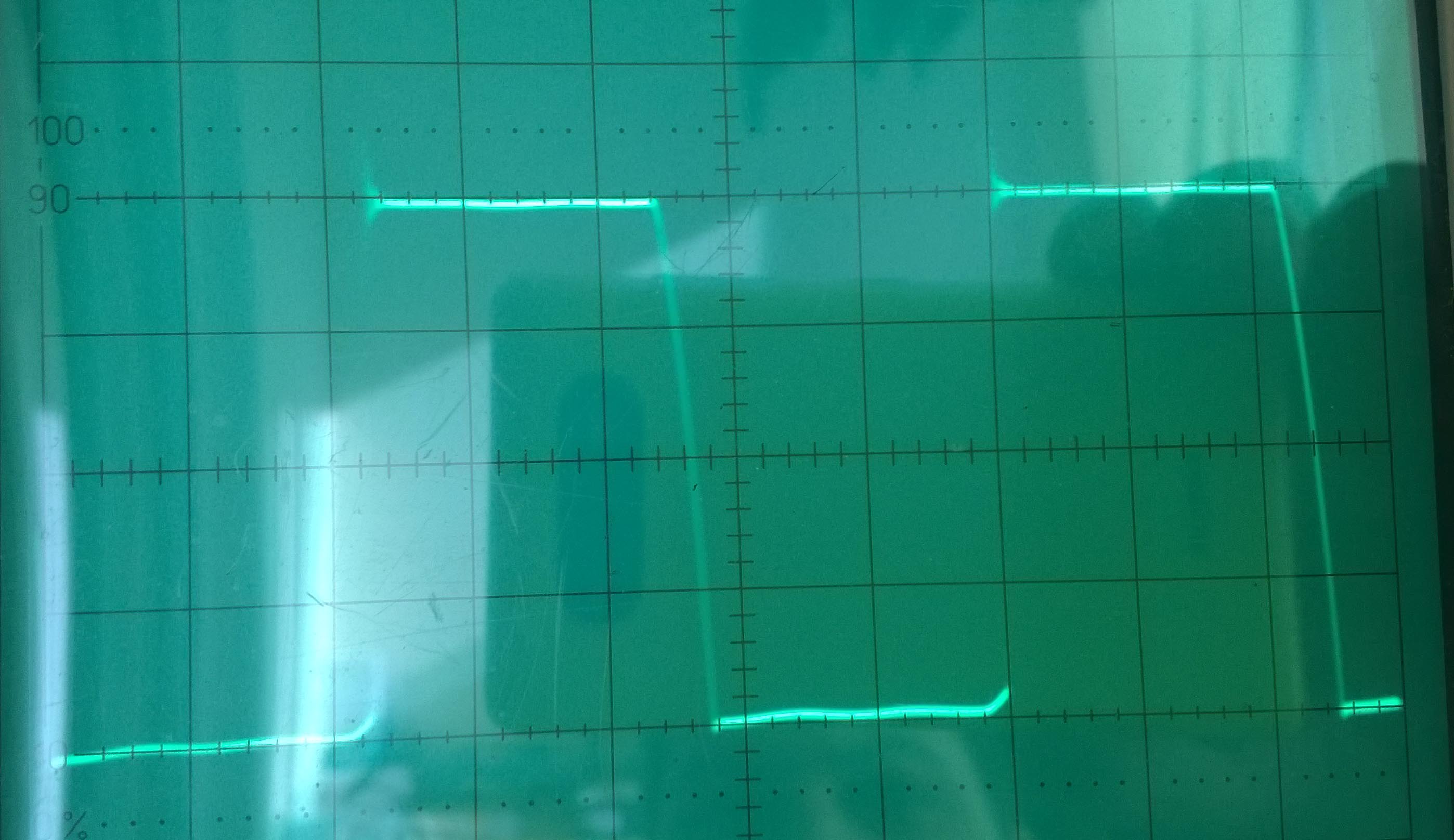

Ну вот подложил прокладку под керн. Дроссель еще не сматывал так и остался 53.5 мкГн. Пробывал подключить нагрузку 3 Ом, лампу со входа питания не убирал. Так вот когда коротил импульсы не схлопывались и загоралась лампа в полный накал.

[J-Tec]

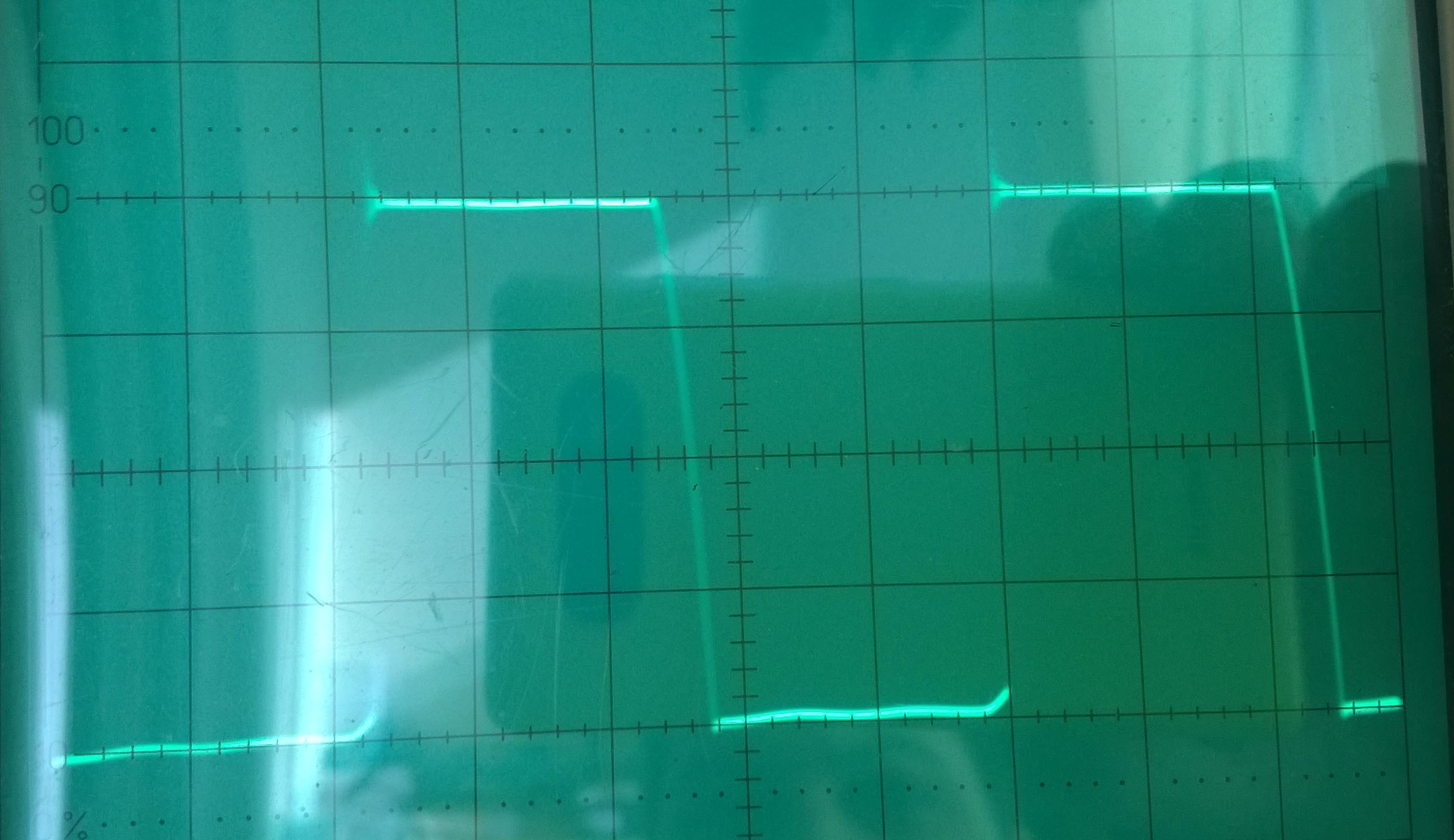

ну вот подал нагрузку

[Komrad]

ну вот подал нагрузку

Это где осцил висит? Вам что сейчас нужно. Как я понял на полном питании сила в холостую работает. Теперь Вам нужно добится сужения импульсов при нагрузке. Осцил при этом можно повесить в разных местах схемы, но я всегда смотрел на обратных диодах выпрямителя. Вешаете осцилл туда, нагрузка 0.6 Ом, минимальное задание по току выставляете. Можно это делать в режиме ММА, или в режиме калибровки тока - удобно тем, что ШИМ запускается и отключается кнопкой ТОРЧ. В общем грузите и при этом должно на осциле наблюдатся заметное сужение ширины импульса,импульс станет напоминать прямоугольник при этом, но не схопываться на "ноль". Если сужение есть-можно добавлять задание по чуть-чуть. СМотреть при этом что может греется или звучит. Если сужения нет-как первое действие поменять концы ТТ.

[J-Tec]

Это где осцил висит? ......-как первое действие поменять концы ТТ.

На той фотке осцил висит на нагрузке.

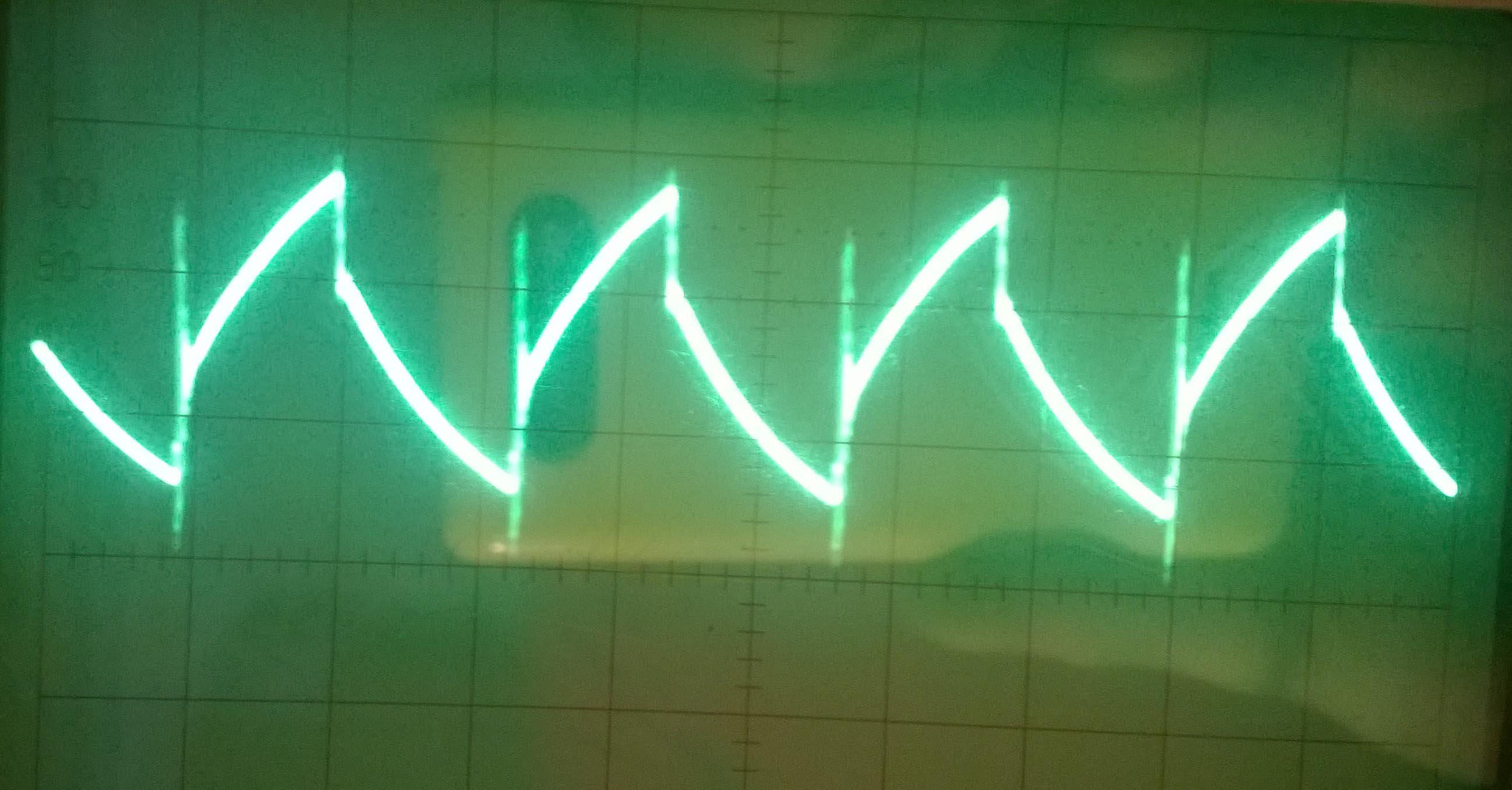

Посмотрел на прямых и обратных диодах. Импульсы не схлопываются только напруга уменьшается
смена концов ТТ не помогла тоже нет сужения.
при работе транс чуть шипит. Лампу в питании силы еще не убирал стремно пока без нее. Секунд 10-15 висел баласт, ниче не нагрелось.
